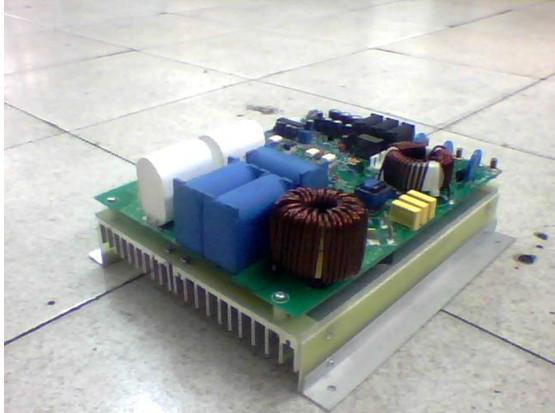

供應工業用380V5千瓦電磁加熱控制器

5KW 380V 電磁加熱器說明

1、 三相電源輸入端：  這個端口接入三相交流電（380VAC）

2、 K型熱電偶或紅外探頭（選配）：外接K型熱電偶或紅外探頭

3、 線圈端子：接輸出電磁線圈

4、 風扇接口：380V交流風扇的接口；

5、 數碼顯示接口：  接數碼管5PIN插頭；

6、 調功變阻器（選配）：接可調電阻，通過調節可調電阻來調節功率；

7、 模塊散熱片溫度傳感器：  接散熱片溫度傳感器插頭，沒有極性；

8、 線盤溫度傳感器：接測線盤溫度的傳感器插頭，沒有極性；

9、 溫控開關接口：接溫控開關插頭，也可接普通開關，用于手動啟動和關閉，上下兩個插

口串聯，若只使用一個開關，則可以短路掉其中一個。注：3PIN的插口只使用1,2腳。

2 面板操作說明

2.1 數碼管狀態顯示

本機器包括三種顯示狀態，分別是待機狀態，正常工作狀態和報警狀態：

1， 待機狀態：上電瞬間或溫控器開關斷開時，處于待機狀態，此時四位數碼管會閃爍顯示橫

線“- - - - ”，加熱器不工作，此時若按左右鍵，會顯示相應模式，3秒后恢復待機顯示。

2， 工作狀態：上電后，閉合溫控開關，默認顯示檔位，選配熱電偶或紅外測溫的機型，默認

顯示加熱溫度，按左右鍵可以選擇模式。

3， 報警狀態：閃爍顯示報警碼，蜂鳴器一秒響一次。

2.2 顯示模式選擇

上電后，默認顯示檔位檔，檔位指示燈亮，按左右鍵時可以轉換顯示模式，從左到右，

依次是：工作頻率、溫度、工作電流、輸入電壓和檔位（見面板結構圖），轉換時指示燈會隨著

轉移，當轉換到某個模式時，數碼管將顯示相應的參數值。

顯示  聲音  故障原因

閃爍顯示----  無  待機（溫控器斷開）

閃爍顯示–E1-  一秒一次  外部驅動故障

閃爍顯示–E2-  一秒一次  溫度傳感器故障（過溫或斷路）

閃爍顯示–E3-  一秒一次  過電流故障

閃爍顯示–E4-  一秒一次  低電流故障

閃爍顯示–E5-  一秒一次  線圈不匹配

閃爍顯示–E6-  一秒一次  電壓過低（部分機型）

閃爍顯示–E7-  一秒一次  線盤溫度過高（部分機型）

注：如果使用單個數碼顯示，則報警碼閃爍顯示– 1 2 3 4 5 6 7

報警信號說明：

1， 如果出現外部故障（-E1-），應該馬上關機，檢查驅動和模塊是否正常，修理后，用隔離變

壓器測試正常后開機測試；

2， 傳感器故障（-E2-）分兩種情況，一種可能的問題是傳感器沒接或接觸不良，另一種是溫度

散熱片溫度過高（超過75℃），等溫度降至65℃恢復正常工作，個別機型70℃時預報警，

在到達75℃前不自動停機，只報警。

3， 正常工作頻率一般在13KHZ至22KHZ之間，如果頻率不在該范圍內，可調整線圈匝數，

另外需要提醒的是，低檔位工作時頻率超過22KHz是正常的。

3 安裝說明

3.1 外圍器件的安裝

1， 大電流輸入輸出連接線要固定緊密，保證良好的接觸，防止接頭發熱。

2， 機箱要有良好的接地，防止靜電和雷擊；

3， 連接對外控制接口，要注意極性，連接線不要與大電流的線繞在一起，以免引起干擾；

3.2 工作基本參數

工作電壓范圍：320VAC – 420VAC

頻率范圍：4KHz ~ 40 KHz （正常全功率工作頻率為13KHz至22KHz）

額定輸入電流：7.5A(5KW) 5.5A（3KW）

3.3 線圈電感量確定

線圈的電感量可參考下面的表格提供的參數來繞制，電感量相差太遠或直徑不合適都會使得加

熱器工作不正常。根據不同的用途，參數會略有不同。另外，多臺機器一同工作時，不同機器的線

圈相隔20CM以上，以免互相干擾。

)                  線圈長度(M)

3.5KW：電感量240~260  線徑4- 6平方 43~45米

5KW ：電感量220~240 線徑4-6平方  45~48米

線圈的繞制方法根據各使用情況和功率的差異稍有不同，絕大部分情況下，繞制方法如下圖所

示：繞線之前先包上約25mm厚的保溫棉，每繞一段，留10到20CM間隔再繞下一段，溫控器測溫

探頭可以固定在間隔區。

3.5 機芯的調試

上電前接好外圍線路，檢查線路是否有短路、斷路以及線頭松動等，上電后，蜂鳴器響一聲，

進入待機狀態，短路溫控器接口（溫控器可以用普通開關替代），機芯開始工作。

如果沒有接調功的變阻器，則默認5檔開始工作，待完全啟動后，按顯示板的左右鍵，選擇頻

率，若頻率低于10，則需要減少線圈匝數；若高于22，則需要增加線圈匝數，保證在檔位時，

頻率在16左右為。有些應用場合電感量會隨著溫度變化而有較大變化，這種情況下要保證在溫

度到達后能有的工作頻率。

4 其他注意事項

4.1 使用環境及維護

正常的工作溫度范圍：-20℃ ---50℃；

加熱器電壓高、電流大，機芯的散熱非常重要，請盡量避免在潮濕、多塵的環境下使用；

另外，電磁加熱設備需定期維護：清理灰塵，加固固定螺絲，更換老化的線路
