供應(yīng)常平地板打磨清洗翻新

一、混凝土密封無塵硬化劑產(chǎn)品說明：

混凝土地坪使用一段時(shí)間后，會(huì)因?yàn)榛炷帘旧淼娜毕莼蛘咄两ㄊ┕さ脑?，出現(xiàn)地面翻砂、掉面等現(xiàn)象，影響正常使用。若是刨掉重做，不僅經(jīng)濟(jì)上不劃算，而且費(fèi)時(shí)費(fèi)力。我公司研制的混凝土表面硬化劑可以幫您簡便、經(jīng)濟(jì)、有效的解決這些問題。

混凝土密封硬化劑是無色透明液體材料、使用方便、無毒、不燃、滲透力強(qiáng)、可性密封混凝土，符合所有VOC規(guī)則屬環(huán)保產(chǎn)品.該產(chǎn)品由無機(jī)物、化學(xué)活性物質(zhì)和絡(luò)合物組成，通過有效滲透，與混凝土和石造物中的化學(xué)成分發(fā)生化學(xué)反應(yīng)，使混凝土中的各成分固化成一堅(jiān)固實(shí)體，從而得到一個(gè)無塵、致密的整體，大大提高混凝土的各種性能。

處理后提高抗壓強(qiáng)度45%，提高耐磨性能45%;反應(yīng)完全后能提高2-3倍的表面硬度。

實(shí)用范圍：新舊混凝土、水磨石、砂漿、石膏及所有混凝土和建筑材料表面, 該產(chǎn)品 廣泛使用于工業(yè)地坪、電子醫(yī)藥車間、大型超市、停車場、食品生產(chǎn)基地、飛機(jī)跑道、體育中心、風(fēng)頭壁、碼頭等場所。

功能：對(duì)起砂．起皮，起塵．疏松,開裂等低標(biāo)號(hào)混凝土，經(jīng)硬化處理后能性提高強(qiáng)度,防塵、硬化、耐磨、抗?jié)B，防止細(xì)微裂縫的產(chǎn)生和風(fēng)化；在經(jīng)機(jī)械竣面的地面使用會(huì)立即出現(xiàn)打蠟般的光澤，使用越久，光澤度越好。無需打蠟維護(hù)。清洗維護(hù)方便?；炷撩芊庥不瘎┠軌颍?/span>1.耐磨：滲透性密封硬化劑能夠?qū)⒒炷林械母鞣N成分固化成一個(gè)堅(jiān)硬的實(shí)體，增加硬度和密實(shí)度。經(jīng)使用硬化劑熟化后,耐磨度提高 6 倍以上。2.硬化：

二、混凝土地面無塵硬化處理后各種數(shù)值體現(xiàn)：

堅(jiān) 硬：處理后的混凝土地面,莫氏硬度將達(dá)到8度，提高200%左右。

耐 磨：將混凝土中的各種成分固化成堅(jiān)硬的實(shí)體，耐磨度提高到6.4左右。

摩 擦：干地表提高22.5%，濕地表提高47.6%。

防 塵：與混凝土中的硅酸鹽發(fā)生化學(xué)反應(yīng)，形成致密的整體,控制灰塵從孔隙中析出。

防 滑：阻止鹽堿成分從表面析出，從而防止混凝土表面打滑和泛堿現(xiàn)象。

抗 壓：經(jīng)處理后試樣比未處理試樣增強(qiáng)40%，抗折強(qiáng)度提高1倍以上。

抗 滲：能有效滲入到混凝土內(nèi)部鎖住毛孔，抑制水、油和其它的污物進(jìn)入混凝土。

抗老化：有效阻止氯離子和紫外線照射，混凝土不會(huì)因暴露在電磁或水霧中受到影響。

耐腐蝕：經(jīng)處理的混凝土地面一個(gè)月后,耐腐蝕性能大大提高，十個(gè)月后完全耐酸堿。

結(jié)合力：和環(huán)氧樹脂結(jié)合力提高21.9%，和涂料結(jié)合力基本無變化。

養(yǎng)護(hù)力：在混凝土熟化過程中，保水率提高94.5%，防止龜裂。

光 亮：經(jīng)處理后的混凝土地坪會(huì)出現(xiàn)大理石般的光澤,使用越久光澤度越好。

環(huán) 保：無色、無味、不燃、無毒和不含VOC物質(zhì)。

三、硬化地板與其它工業(yè)地坪的區(qū)別：（見下表）

四、施工工藝方案

1、素地清理及修補(bǔ)：

     1. 清理掉混凝土地面上的污物（例如水泥渣、油漆塊、垃圾、灰塵）。

     2.根據(jù)需要對(duì)損壞的地面進(jìn)行修補(bǔ)，平整。

2、研磨及放入密封固化劑

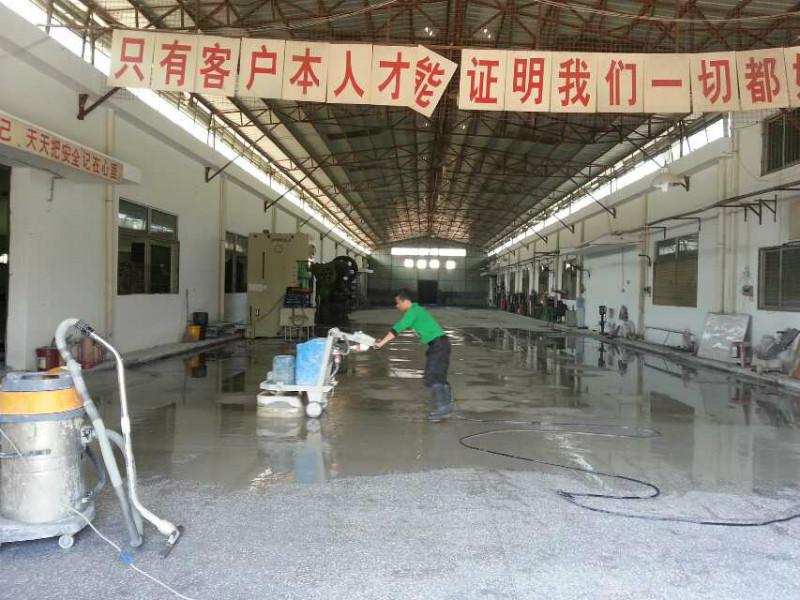

  1、高速研磨拋光機(jī)上放50#研磨片對(duì)地面進(jìn)行橫豎交叉研磨。

 （注意：1、研磨時(shí)需放入大量清水在地面，以免燒壞機(jī)械；

        2、邊磨便用吸水機(jī)吸掉研磨產(chǎn)生的大量污水；

        3、研磨程度需要對(duì)地面研磨3—5mm根據(jù)工程需要確定需要  研磨的程度）

     2、將固化劑按照混凝土地面1:6；水磨石地面1:8的比例兌好水，均勻的噴灑在研磨并吸干凈的地面上

  3、待地面吸收材料數(shù)小時(shí)后（一般為4—6H左右），若檢查發(fā)現(xiàn)低處還存有殘留的固化劑，應(yīng)從低處推到干燥區(qū)域或是放清水侵泡地面。用高速打磨加重翻新機(jī)放150#研磨片打磨地面輔助地面吸收液態(tài)密封固化劑。(工業(yè)吸塵機(jī)吸掉污水及磨出來的浮沙) 并按第二步描述的比例同樣在噴灑一次硬化劑。

4、待地面吸收材料數(shù)小時(shí)后（一般為3—4H左右），打磨機(jī)放300#磨片重復(fù)之前的打磨過程并同樣噴灑一次材料。

   5、待地面吸收材料數(shù)小時(shí)后（一般為3—4H左右），打磨機(jī)放500#磨片重復(fù)之前的打磨過程并同樣噴灑一次材料。（為了提高硬度，可在水箱內(nèi)放入少量密封固化劑兌水隨著機(jī)械的運(yùn)轉(zhuǎn)放出來研磨地板）.

3、對(duì)硬化后的地面進(jìn)行拋光處理：

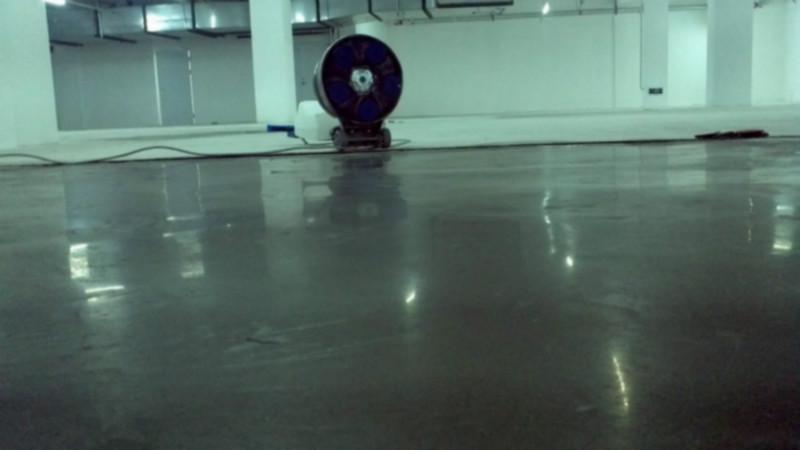

   1000#.2000#.3000#研磨片研磨拋光硬化后的混凝土表層，到達(dá)地板美觀光亮的效果。（每次研磨需用工業(yè)吸塵器吸掉污水）

五、交付使用（可立即使用無需養(yǎng)護(hù)）

六、施工工具一覽表
