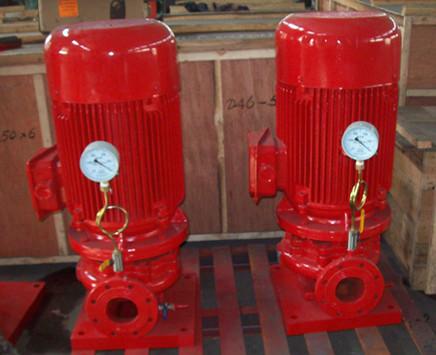

XBD-ISG消防泵簡介：
XBD-ISG消防泵分單吸單級和單吸多級分段式二種，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可應用于廠礦給排水。輸送液體的流量范圍為5～80L／s，壓力范圍為0.2～2．25MPa，配套功率范圍為1．5~200kW，口徑范圍為Ф50～Ф250mm。
XBD-ISG消防冷卻泵結構特點：
XBD—ISG(ISW)型單吸多級分段式消防泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。
XBD-ISG消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1．6MPa，管路配套方便。
XBD-ISG消防泵使用范圍：
XBD-ISG消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。
XBD-ISG消防泵特點：
1．泵吸入口和吐出口均水平方向，簡化了管路的連接。
2．泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。
3．多級式可根據需要，吸入口和吐出口可安裝成同方向或90。、180。、270。幾個不同方向以滿足不同的連接場合。
4．泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5．結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
| | XBD-ISG消防泵結構示意圖 | |
 | | 1 | 取 壓 塞 | 7 | 軸 | | 2 | 排 氣 閥 | 8 | 聯 體 座 | | 3 | 葉 輪 | 9 | 葉輪螺母 | | 4 | 機械密封 | 10 | 泵 體 | | 5 | 擋 水 圈 | 11 | 放 水 閥 | | 6 | 電 機 | | | | | 消防泵結構說明：
1、 泵與電機同端蓋，軸向尺寸縮短，結構簡單
2、泵體上設有取壓孔和放水孔；
3、泵體上設有排氣閥，工作前能排放泵內空氣
4、泵體底部設有安裝底板和螺栓孔，保證整體機
組安裝穩固。 | |
| |
| 型號 | 口徑 | 流量 | 壓力 | 轉速 | 電機功率 | 效率 | 必需蝕余量 | 重量 | | (L/S) | (MPa)/div> | (r/min) | (kw) | (%) | (M) | Kg | | XBD3.2/5-65ISG | 65 | 5 | 0.32 | 2900 | 4 | 63 | 2.5 | 75 | | XBD5/5-65ISG | 65 | 5 | 0.5 | 2900 | 7.5 | 58 | 2.5 | 107 | | XBD8/5-65ISG | 65 | 5 | 0.8 | 2900 | 15 | 50 | 2.5 | 180 | | XBD12.5/5-65ISG | 65 | 5 | 1.25 | 2900 | 30 | 40 | 2.5 | 320 | | XBD3.2/10-80ISG | 80 | 10 | 0.32 | 2900 | 7.5 | 69 | 3 | 105 | | XBD5/10-80ISG | 80 | 10 | 0.5 | 2900 | 15 | 65 | 3 | 175 | | XBD8/10-80ISG | 80 | 10 | 0.8 | 2900 | 22 | 57 | 3 | 240 | | XBD12.5/10-80ISG | 80 | 10 | 1.25 | 2900 | 37 | 54 | 3 | 355 | | XBD3.2/25-100ISG | 100 | 25 | 0.32 | 2900 | 15 | 74 | 4.5 | 191 | | XBD5/25-100ISG | 100 | 25 | 0.5 | 2900 | 22 | 72 | 4 | 245 | | XBD8/25-100ISG | 100 | 25 | 0.8 | 2900 | 37 | 67 | 4 | 345 | | XBD12.5/25-100ISG | 100 | 25 | 1.25 | 2900 | 75 | 66 | 4 | 689 | | XBD3.2/40-125ISG | 125 | 40 | 0.32 | 2900 | 22 | 76 | 4 | 265 | | XBD5/40-125ISG | 125 | 40 | 0.5 | 2900 | 37 | 75 | 5.5 | 395 | | XBD8/40-125ISG | 125 | 40 | 0.8 | 2900 | 55 | 73 | 5 | 580 | | XBD12.5/40-125ISG | 125 | 40 | 1.25 | 2900 | 90 | 70 | 5 | 790 | | XBD3.2/5-150ISG | 150 | 50 | 0.32 | 1480 | 30 | 76 | 3.5 | 410 | | XBD5/50-150ISG | 150 | 50 | 0.5 | 1480 | 45 | 73 | 3.5 | 490 | | XBD3.2/100-200ISG | 200 | 100 | 0.32 | 1480 | 55 | 78 | 3.5 | 417 | | XBD5/100-200ISG | 200 | 100 | 0.5 | 1480 | 75 | 77 | 3.5 | 498 | |
| |
| 名稱 | 材 料 | 標 準 | | 泵體 | 鑄鐵 | HT200 | GB9439-88 | | 球鐵 | QT400-18 | GB1348-88 | | 中段 | 鑄鐵 | HT200 | GB9439-88 | | 球鐵 | QT400-18 | GB1348-88 | | 葉輪 | 銅合金（球鐵） | ZCuSn10Zn2 | GB1176-88 | | 軸 | 不銹鋼（鋼） | 2Cr13 | GB3077-88 | | 軸封 | 填料 | 柔性石墨 | / | | 機械密封 | 橡膠波紋管 | / | |
| |
| | | 聯 接 尺 寸 | | 序號 | C2×B2 | C×c | D×D | h | Φd1 | Φd2 | | 1 | 45×70 | 240×240 | 300×300 | 55 | Φ14 | Φ14 | | 2 | 50×80 | 240×240 | 300×300 | 55 | Φ14 | Φ14 | | 3 | 60×100 | 240×240 | 300×300 | 55 | Φ14 | Φ14 | | 4 | 70×120 | 240×240 | 300×300 | 55 | Φ18 | Φ16 | | 5 | 80×130 | 240×240 | 300×300 | 55 | Φ18 | Φ16 | | 6 | 100×160 | 340×340 | 400×400 | 55 | Φ18 | Φ16 | | 7 | 120×180 | 340×340 | 400×400 | 55 | Φ22 | Φ16 | | 8 | 160×120 | 340×340 | 400×400 | 55 | Φ22 | Φ16 | | 9 | 150×240 | 340×340 | 400×400 | 55 | Φ22 | Φ16 | | 10 | 210×260 | 440×440 | 500×500 | 55 | Φ22 | Φ16或Φ18 | | 11 | 230×280 | 440×440 | 500×500 | 55 | Φ22 | Φ16或Φ18 | | 12 | 250×320 | 540×540 | 600×600 | 55 | Φ22 | Φ16或Φ18 | | 13 | 300×350 | 740×740 | 880×880 | 55 | Φ22 | Φ20或Φ18 | | 14 | 300×400 | 740×740 | 800×800 | 55 | Φ22 | Φ20或Φ18 | | 15 | 350×450 | 740×740 | 800×800 | 55 | Φ26 | Φ20或Φ18 | | 16 | 400×500 | 740×740 | 800×800 | 55 | Φ26 | Φ20或Φ18 | | 柔 性 聯 接 基 礎 尺 寸 | 硬 性 聯 接 基 礎 尺 寸 | | 序號 | H | E | F | C | ΦD | Φd | h | H | E | F | C | Φd | h | | 1 | 200 | 450 | 500 | 240 | / | / | / | 200 | 450 | 500 | 240 | 60 | 200 | | 2 | 200 | 450 | 500 | 240 | / | / | / | 200 | 450 | 500 | 240 | 60 | 200 | | 3 | 200 | 450 | 500 | 240 | / | / | / | 200 | 450 | 500 | 240 | 60 | 200 | | 4 | 200 | 450 | 500 | 240 | / | / | / | 200 | 450 | 500 | 240 | 60 | 200 | | 5 | 200 | 450 | 500 | 240 | / | / | / | 200 | 450 | 500 | 240 | 60 | 200 | | 6 | 250 | 650 | 700 | 340 | 同
隔
振
器
D1 | Φ14.5 | 60 | 250 | 650 | 700 | 340 | 80 | 250 | | 7 | 250 | 650 | 700 | 340 | Φ14.5 | 60 | 250 | 650 | 700 | 340 | 80 | 250 | | 8 | 250 | 650 | 700 | 340 | Φ14.5 | 60 | 250 | 650 | 700 | 340 | 80 | 250 | | 9 | 250 | 650 | 700 | 340 | Φ14.5 | 60 | 250 | 650 | 700 | 340 | 80 | 250 | | 10 | 300 | 750 | 800 | 440 | Φ14.5 | 60 | 300 | 750 | 800 | 440 | 80 | 250 | | 11 | 300 | 750 | 800 | 440 | Φ14.5 | 60 | 300 | 750 | 800 | 440 | 80 | 250 | | 12 | 300 | 800 | 850 | 500 | Φ14.5 | 60 | 300 | 800 | 850 | 540 | 80 | 250 | | 13 | 350 | 1000 | 1100 | 740 | Φ14.5 | 60 | 350 | 1000 | 1100 | 740 | 80 | 250 | | 14 | 350 | 1000 | 1100 | 740 | Φ14.5 | 60 | 350 | 1000 | 1100 | 740 | 80 | 250 | | 15 | 350 | 1000 | 1100 | 740 | Φ14.5 | 60 | 350 | 1000 | 1100 | 740 | 80 | 250 | | 16 | 350 | 1000 | 1100 | 740 | Φ14.5 | 60 | 350 | 1000 | 1100 | 740 | 80 | 250 | | JGD型隔振器安裝尺寸 | | 型號 | M | D | D1 | H | d | n | | JGD2-3 | 8 | 180 | 150 | 47 | 12 | 3 | | JGD3-2 | 12 | 230 | 200 | 64 | 12 | 3 | | JGD3-3 | 12 | 230 | 200 | 64 | 12 | 3 | | JGD4-1 | 16 | 280 | 250 | 76 | 12 | 3 | | JGD4-2 | 16 | 280 | 250 | 76 | 12 | 3 | | JGD5-3 | 20 | 330 | 300 | 104 | 12 | 3 | | | | | SD型隔振墊0.5基本塊尺寸 | | | |
| |
| |
| 故障現象 | 可能產生的原因 | 排除方法 | | 1、水泵不出水 | a、進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。
b、電機運行方向不對，電機缺相轉速很慢。
c、吸入管漏氣。
d、泵沒灌滿液體，
泵腔內有空氣。
e、進口供水不足，
吸程過高，底閥漏水。
f、 管路阻力過大，泵選型不當。 | a、檢查，去除阻塞物
b、調整電機方向，堅固電機接線
c、擰緊各密封面，排除空氣
d、打開泵上蓋或打開排氣閥
排盡空氣
e、停機檢查、調整（并網自來水
管和帶吸程使用易出現此現象
f、 減少管路彎道，重新選泵。 | | 2、水泵流量不足 | a、先按1.原因檢查。
b、管道、泵流產葉輪部分阻塞、
水垢沉積、閥門開度不足
c、電壓偏低
d、葉輪磨損 | a、先按1.排除
b、去除阻塞物
重新調整閥門開度。
c、 穩壓。
d、更換葉輪。 | | 3、功率過大 | a、超過額定流量使用。
b、吸程過高。
c、泵軸承磨損。 | a、調節流量關小出口閥門。
b、降低
c、更換葉輪 | | 4、雜音振動 | a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承損壞。
e、 電機超載發熱運行。 | a、穩固管路
b、提高吸入壓力、排氣
c、降低真空度
d、更換軸承
e、搞整按5。 | | 5、電機發熱 | a、流量過大、超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓不足。 | a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。 | | 6、水泵漏水 | a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓松懈。 | |
