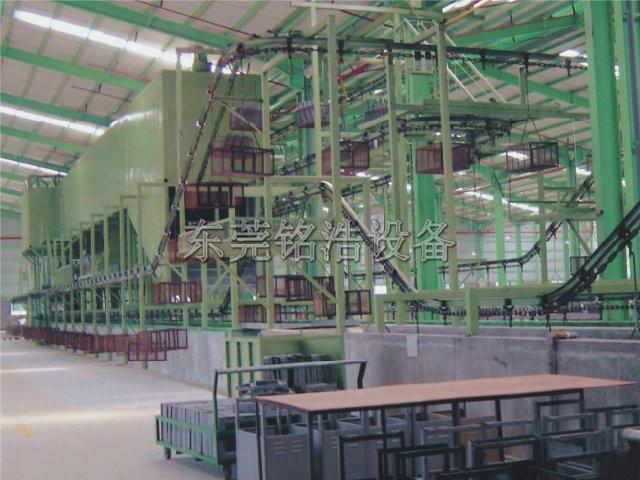

國產 供應金屬產品粉末涂裝線 金屬產品粉末涂裝線

序號

名稱

規格及型號

數量

1

懸掛輸送線

輸送機為架空式，可自由選擇搬運路線,有效的利用空間,由鏈條、軌道、支架、傳動裝置和調整裝置等單元組成,軌道高位增加防護欄,以防止工件掉下傷人;

懸掛輸送線軌道采用3.5mm鋼板制作，配Y型吊具，長度高度可達100M。

鏈條升降角度30度，采用?1200彎頭。

懸掛輸送線鏈條采用（US—5S）5T加重型標準培林式鏈條。

懸掛輸送線架子，烤爐內采用50mm*50mm方通制作，烤爐外采用80mm*80mm方通制作。

驅動頭馬達采用2.2KW馬達制作，配100＃1/120牙箱配軸、軸承、傳動鏈條等，配2.2KW臺達變頻器調速。

張緊器采用采用180度軌道彎頭加配重板制造。

表面油漆處理。

1套

2

噴粉柜

噴粉柜材質支架采用50mm×50mm×T3mm的方鋼型材制作，柜體內部采用T8mm PP板（可選配不銹鋼304板）制作，粉柜頂部安裝40W防爆燈管。

回收柜支架采用50mm×50mm×T3mm的方鋼型材制作，柜體封板采用T1.2mm鍍鋅板制作。

回收系統采用風旋式回收，一級濾心回收過濾紙管，回收過濾桶采用￠30高密度防靜電摩擦過濾桶，采用充氣式打粉，時間間距為15秒一次，車間氣壓6kg。

回收風機采用10HPx2P直接式高壓風機；

風機轉速:1400rpm；風機風量:9860㎡/h；風機風壓:600Pa；

高壓氣缸采用直徑160*4.0T無縫鋼管。

回收箱材質采用鍍鋅板*２.０Ｔ組裝式*1式。

配粉末逆洗裝置、逆洗閥線、進口模組、電磁閥、震動器、不銹鋼篩網、硫化床、動式萬向輪等。

1套

3

噴粉及自動回送系統

手（自）動噴粉。

粉泵配備回收管。

自動篩粉機。

不銹鋼粉桶，配備流化板。

自動回送粉末系統。

控制單元的主控柜。

變頻調速自動往復升降機：上下限位開關,帶沖墊橡膠緩沖、行程2000mm、 升降負載40KG、 速度0-40m/min無極可調。

2套

4

固化爐

特點:自動恒溫，連續可調保

溫棉板采用120K高溫棉制作，棉板厚度100mm，保溫好節約能源。

棉板角封板采用2.0mm鋼板制作。

爐內框架采用50mm*50mm方通制作。

1套

5

加熱系統（可選瓦斯?fàn)t頭加熱系統）

送風管、回風管及廢氣風管采用1.2mm鍍鋅板制作，外面包100mm的保溫棉。

加熱系統采用15萬大卡燃燒機1臺。

燃燒室采用外板采用1.5mm鐵板制作，內板采用3.0mm不銹鋼板制作，保溫采用120K高溫棉制作，配防爆門及維修門。

燃燒室內膽采用4.0mm/304#不銹鋼板和￠100×3.0mm304#不銹鋼管制作。

送風機固化爐采用11KW耐高溫冷卻風機1臺；

東元馬達:7.5HP*380V*50HZ。

風機轉速:725rpm；風機風量 :680m³/min；風機靜壓:66mmAq;。

熱能控制型式，雙段火設計溫控精度高；具備缺火感應安全系統；

燃燒機與高溫風扇互鎖保護；具備風門、流量調節功能；火焰穩壓碟，減壓、保護裝置。

熱風過濾箱：不銹鋼耐高溫過濾器按W型安裝

可選配瓦斯?fàn)t頭加熱系統

6

電控系統

電箱采用1.5mm冷板制作。PLC采用三菱PLC，全線自動化控制。溫控器采用臺灣雙數顯電腦程控式PID溫控器。傳感器采用施耐德或歐姆龍，其它電器均采用采用施耐德、歐姆龍、天得、士林電器。電線采用國內品牌電線。線槽采用1.2mm鍍鋅板制作。

1套
