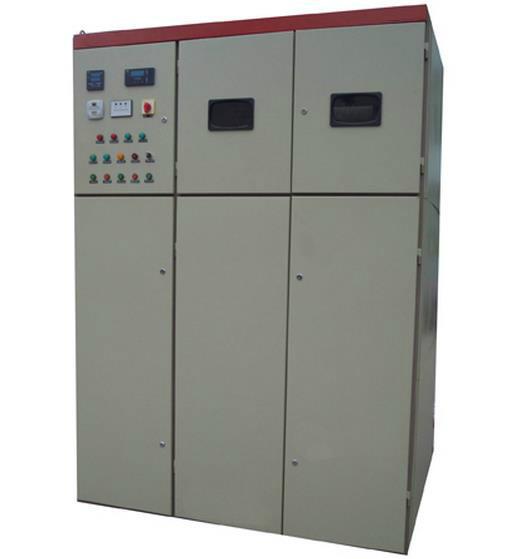

供應QDLQ3高壓籠型液阻起動器

QDLQ₃系列高壓鼠籠型液體電阻起動柜

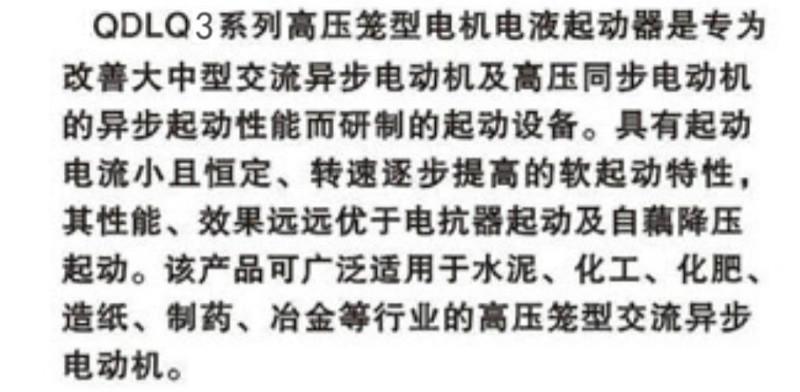

一、概述

QDLQ₃系列高壓鼠籠異步型（或高壓同步電動機型）自動電液起動柜.適用于額定電壓3-10KV，額定功率200-20000KW的大、中型鼠籠式電動機或同步電動機的軟起動（與保護），尤其是電網容量不富裕的企業。

QDLQ3高壓籠型液阻起動器靠溶解在水中的電解質離子導電的。電解質充滿于兩個平行的平面極板（既水電阻的兩個電極）之間，構成一個電容狀的導電體-水電阻。它自身無感性元件，故與頻敏、電抗等起動設備相比，具有起動功率因數高，起動電流小、控制精度高、控制動作可靠，能達到恒流起動的目的，在液態軟起動技術領域處于水平。

本產品廣泛適用于建材、冶金、礦山、石油化工、電力、造紙、系統水利等行業。

二、工作原理

QDLQ3液體電阻起動器，是根據電動機降壓起動理論，在電動機的定子回路中串入一適當?shù)目勺兯娮柽M(jìn)行分壓，充分利用水電阻熱容量大不會燒毀以及可調可恢復性等優良特性，通過控制系統控制傳動機構拖動電極極板運動，改變動、定極板間的距離，從而達到改變水電阻阻值的大小，使水電阻阻值的變化與電動機轉差率的變化同步，達到恒電流起動的目的，并使電動機均勻加速至額定轉速，縮短起動時間。當起動完成后，星點接觸器自動投入并旁路水電阻，電動機全壓運行。

三、性能特點

1）         起動電流可控制（起動過程可控制）

根據負載實際工況，通過調整、配置電液的濃度來改變電阻值的大小，達到控制起動電流的目的，啟動電流為額定電流的2.0—3.5倍（見下圖1）

2)  起動時間可調整

根據現場實際工況和用戶的要求，可通過調整動極板的起動初始位置及極板下降時間來改變極板的行程時間，達到改變電動機起動時間的目的。

3)     可連續起動

由于液態電阻熱容量大，可塑性強，單次起動溫升得到有效的控制，故根據工況需要，可連續起動；而且起動過程水電阻阻值變化通過極板距離及接近速度控制，可大可小，溫升影響處于次要地位。

4)     起動過程平滑，起動運行切換無沖擊

動極板的線性運動使串接水電阻阻值線性減小，從而使電動機的起動過程均勻、平滑、無級；起動完成切換瞬間，水電阻阻值趨近于零，故切換時對電網不會產生電流沖擊，對機械傳動系統不會產生機械沖擊。(若不采用動極板的線性運動改變阻值，則起動設備就不能限度地限制電機的起動電流，不能達到起動過程平滑無沖擊和起動性能可控可調，與電抗器相似，不能達到或歸類為軟起動)。

5)    控制回路采用時間（可編程控制器）和行程控制，控制極板運動。

6)    安全性：

a)      保護功能：起動超時、故障指示、綜合報警、聲響等功能；同運行開關柜相配合，具有可靠的聯鎖裝置，并設有過流、速斷、欠壓聯鎖等保護；

b)     保障措施：水電阻箱嚴格按照國家標準進行出廠檢測和嚴格的接地及避雷保護措施；

c)      主機起動結束后，極板自動復位，裝置處于零電位和待機狀態，為下次起動作好充分準備；

d)     無諧波污染：本裝置的使用不會產生高次諧波，免除對電網的污染。

7)    操作簡單，方便維護

    由于本系統主起動設備對工況及電網的環境要求不高，運行成本低；一般技術人員進行短期培訓即可自行操作維護；液態電阻的可塑性強，穩定性好，主要配液原料來源方便，維護費用相當?shù)汀?

總之，從技術性、經濟性、可靠性三個方面評價，本裝置是高壓大功率電動機軟起的理想選擇。

四、型號說明

QDLQ₃- □ □/□

                     D定子繞組△/Y接法(星點不能打開)

                  C定子繞組Y接法（星點可以打開）

被控電動機額定電壓   kv

                  被控電動機額定功率   kw

產品代號: 高壓籠型電機液體電阻起動裝置

 五、技術指標

1、起動電流：Iq≤Ie 指堵轉電流在6Ie以上的電機，若堵轉電流為5Ie的電機，則Iq≤2.5Ie；起動電流等技術參數不受環境變化的影響而產生明顯波動；

2、起動時間調節范圍：15-99S可調；

3、母線壓降：＜8％;并在電網允許情況下限度地減小起動時的電網壓降，穩定電網質量；

4、起動轉矩大，不受電網質量影響，起動成功率100％

5、熱容量大，連續起動次數為3—4次，提高設備利用率。

6、起動溫升底，單次起動電解液溫升＜10℃/次左右。

六、外型尺寸、安裝尺寸及技術參數（見表1）

表1

注：若用戶要求，尺寸根據現場情況另行設計。

七、使用環境條件：

1、         環境溫度：-35℃--45℃；

2、         空氣相對濕度不超過85％；

3、         海拔高度不大于1500m；

4、         地面傾斜度不大于5⁰；

5、         電液正常工作溫度0℃—80℃；

6、         安裝地點無火災、危險、化學腐蝕、破壞絕緣的氣體、塵埃及劇烈震動；

7、         裝液體電阻器放在獨立、安全的地方；安裝地面應水平，電阻器垂直水平安裝；

8、         安裝完后應用絕緣電阻檢測和耐壓試驗；

注：若有特殊使用條件，請在訂貨時注明。

八、設備組成部分介紹

裝置組成：由柜體部分、傳動部分、液阻部分、控制部分組成。

柜體部分為框架式組合結構，表面采用酸洗噴塑處理；傳動部分采用伺服電機對極板進行控制；液阻部分采用高分子聚合材料制作而成，耐壓42KV，耐腐蝕、耐磨損、耐高溫，使用壽命長；控制部分采PLC（可編程控制器）對相關信號及動作進行控制。

九、控制過程介紹

1、星點可打開

首先按接線端子圖連接好一，二次線路，控制聯鎖、聯動等。

（1）允許起動

 液阻柜中KA2、KA4的電接點（219、221、223）串接于開關柜提合閘回路中，當水電阻備妥時，開并柜才允許合閘。

（2）起動、停機

直接操作開關柜的起、停車按鈕控制電動機，無需在水電阻起動柜上操作。開關柜只需輸出一對斷路器的輔助常開電接點QF（KM）（101、103）至水電阻柜，水電阻柜根據程序自動完成起動過程，然后自動轉換成運行狀態。停機以后，水電阻自恢復，為下次起動做好準備。

（3）保護

水阻柜中KA3、KA1的常開、常閉電接點（211、213）聯接于開關柜的分閘回路中，當起動超時或低壓失電時，KA3閉合、KA1斷開，使開關柜跳閘。

（4）另外，根據電機啟動性能，可通過調節KT1-3來調節啟動時間的長短。

2、星點不能打開

首先按接線端子圖連接好一，二次線路，控制聯鎖、聯動等。

（1） 允許起動

每次起動電機前，請檢查液位、液溫是否正常，柜門是否關好，初、末行程開關到位，外部連鎖正常、允許起動指示燈G1(備妥)亮，表示可起動主機。

（2） 啟動、停機

按下啟動按鈕SB1，電機開始啟動，在規定的啟動電流、時間和行程內啟動完畢，（動極板自上而下，然后自動上升）按下SB2停機，啟動時間可PLC設定，行程由SS1-2調節。

（3） 保護

超行程保護（SS3、4），當電機正常起動時禁止開門，起動超時時間在PLC內部設定，當起動時間過長，將引起系統停機報警，液溫（ST）、液位采集信號進入PLC，只有在正常的液溫、液位時，電機才能起動。

十、使用與維護

1、         電阻值的調整應在生產廠家的指導下進行；

2、         電機啟動過程中的保護整定應能覆蓋啟動時間，推薦采用定時限過流保護，若采用反時限保護方式，可在電機啟動時將其封鎖，同時應有其他保護方式，確保電機啟動過程的安全；

3、         每次啟動之前應檢查電阻器的液位是否在正常位置，柜內及接線端有無異常狀況；

4、         定期檢查項目：

（1）、對地絕緣電阻：2500V搖表檢測應不小于500MΩ；

（2）、對地耐壓：3KV級直流25KV，1min

                6KV級直流32KV，1min

                10KV級直流40KV，1min

5、         定期（4—5年）更換導電液，同時清洗級板和絕緣箱體，可先用稀去掉極板上的氧化物，而后用清水沖洗干凈，箱體用清水洗刷涼干，而后用PVC防腐蝕膠涂敷表面數次，一般箱體不宜拆洗，即使長柜中取出或放進時也要避免振動和撞擊，以免箱體破裂。

十一、訂貨需知

訂貨時請?zhí)峁┫铝匈Y料：

1、         電動機型號、額定功率、額定定子電壓、電流；

2、         電動機接法△/Y型，星點能否打開等；

3、         所配電機高壓啟動主回路方案；

4、         根據用戶要求，可配套提供本公司高壓開關柜、HB高壓無功就地補償裝置；

5、         用戶若有特殊要求，請與我公司協商訂貨
