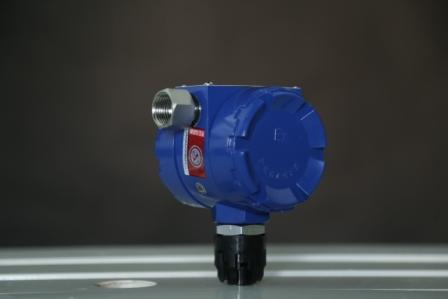

總線防爆可燃氣體探頭-防爆型

1　簡介

GT-DAP3121測量范圍為0～LEL的點型可燃氣體報警器(以下簡稱報警器），是我公司為廣大生產、儲存和使用可燃氣體的工礦企業而研制開發的檢測并預報可燃氣體泄漏情況的安全檢測產品。本產品可以固定安裝在預計有可燃氣體生成或泄漏的室內、外危險場所。報警器采用的傳感器技術，同時采用了的電路設計，具有很高的可靠性和穩定性。

本報警器通過總線與DAP2320或DAP2321可燃氣體報警控制器連接(配套使用)，達到集中管理和控制的目的。

本報警器依據中華人民共和國國家標準及相應規程設計、制造和鑒定。

GB15322.1—2003《測量范圍為0～LEL的點型可燃氣體報警器》

GB3836.1—2010《易爆性環境 第1部分：設備 通用要求》

GB3836.2—2010《易爆性環境 第2部分：由隔爆外殼“d”保護的設備》

GB12358—2006《作業環境氣體測量報警儀通用技術要求》

JJG 693—2011 《可燃氣體測量報警器檢定規程》

2　主要性能及技術指標

l  傳感器原理:     載體催化式

l  防爆等級:       Ex dⅡC T6/T5/T4 Gb

l  檢測范圍:       0～100 %LEL

l  檢測誤差:       ≤±3%LEL

l  電源電壓:      　 DC24V±15%

l  工作電流:        ≤40mA(24V)

l  功    率:       約0.5W

l  工作方式:       固定安裝，自然擴散進樣，長期連續運行

l  低溫性能:       -40℃±2℃   誤差不大于±10%LEL

l  高溫性能:       +70℃±2℃   誤差不大于±10%LEL

l  濕度性能:       ≤93％RH

l  貯存溫度:       室溫，正常大氣條件

l  大氣壓力：      (86～106)KPa

l  輸出方式:       1Wire總線輸出

當空氣中存在可燃氣體時，報警器將采樣值進行相應的處理，并將監測結果轉換成總線信號傳送至控制器。

接收并執行控制器的指令。

1　結構及安裝

1.1　報警器結構

見附1所示。

1.2　現場安裝

1．選址：為確保測量精度，盡量避免安裝在強電磁干擾、超高低溫等過于惡劣環境中。

2．接線：按“4.3現場接線”將相關電源線與信號線對應接入控制器接線端。

3．現場調試：按“五 調試開通說明”步驟與方法調試。

1.3　現場接線

l  24V：     總線供電正

l  GND：   總線供電負

l  L+   ：    總線信號正L+

l  L-  ：  總線信號負L-

2　調試開通說明

現場調試與開通在整個系統（包括控制器）安裝完成后，按下列步驟進行：

1．檢查安裝及接線，是否有接錯、短路、斷路情況，電線是否有破損等，發現問題先處理。

2．檢查報警器撥碼地址是否正確(地址不可重復且不超過控制器點數)。

3．根據安裝情況按“主機說明書7.7登記總線設備”進行報警器登記，若登記后報警器總數不對，則請檢查該線路是否連接正常。

4．狀態檢查：按“六 狀態及指示”檢查報警器狀態是否正常。
