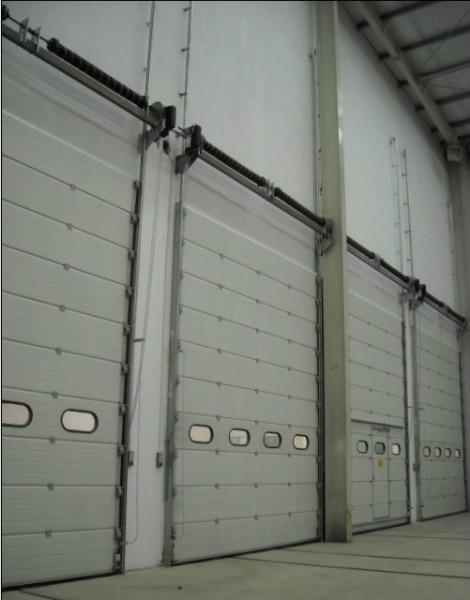

供應lx-hsm工業滑升門

 4、軌道：采用δ=2.5熱鍍鋅雪花鋼板輥壓成型工業門導軌（尺寸為：80*38mm），導軌槽體與滾輪配合良好、且導軌的一邊有帶防滾輪掉出鉤、無論何種情況滾輪都不會掉出軌道。導軌不直度應小于1/500，拼縫接口不多于3個，拼縫錯位≤0.5mm。

    5、平衡系統：平衡系統為中置梁扭簧平衡，其中：

    1）、中置梁為120*60*3矩形鋼管，中置梁安裝支架為δ=0.3鍍鋅鋼板制作，軸承支架為一片δ=3鍍鋅鋼板沖壓而成，內含軸承，軸承支架安裝為自攻螺絲固定、安裝相當方便。

    2）、平衡軸為Φ25.4實芯帶鍵槽鋼管，安裝時軸承座及線盤位置可靈活調動、使安裝簡單及個性化，提升鋼絲繩輪為錐形鋁合金線盤。

3）、平衡扭簧為60Si2Mn碳素彈簧鋼，能平衡到門體重量的95%以上，提升鋼絲繩直徑為Φ4.2多股鋼絲繩提升重量可達1.2t/根。

6、五金件：

1）、鉸鏈：聯接中心鉸鏈及滾輪座鉸鏈為δ=2鍍鋅雪花鋼板沖壓成型的工業門鉸鏈。

2）、導向滾輪為Φ72尼龍滾輪，內含軸承。

3）、導軌固定托架為δ=2鍍鋅鋼板沖壓成型。

4）、防墜提升托腳為δ=3鍍鋅鋼板制作、切入導軌實現防墜。

5）、防墜護板為δ=1.5鍍鋅鋼板制作、帶密封條可與門體緊密、密封保溫。

6）、其余五金均為δ=1.5~2.0鍍鋅鋼板制作。

7、電機、電控系統：

1）、驅動電機采用美國力馬電機。（交流220V，375W）

2）、控制系統為按鈕設開、關、停按鍵，門體運行到位自動停止，遇障礙自動返回到開啟狀態。

  門體在運行過程中，按停止按鈕可在任意位置停止門體運動，控制系統可接入遙控操作系統，接入遙控操作系統后可通過遙控器上的按鈕操作門體運行。

8、安全氣囊：

1）、門扇底部設安全氣囊，在下降過程中觸碰安全氣囊門體將自動回復到開啟狀態。

2）紅外線監測裝置：門體在運動過程中，有物體穿越門洞能自動停止，或返回至開啟狀態。

3）、防墜裝置：當提升鋼絲繩斷裂時，防墜裝置上的或止卡舌可切入軌道或護板中，起到門體停止下墜及保護門板不會砸壞。

4）、沖頂限位：導軌頂部加設沖頂限位開關。
