供應鋼襯聚四氟乙烯金屬軟管-上海鐵氟
[金屬軟管]
上海市聚四氟乙烯廠家
[金屬軟管]
郵箱：
手機：
- 品牌： 其他
- 材質： 碳鋼+PTFE
- 管道口徑： 25-300
- 管道厚度： 3
- 型號： 無
- 加工定制： 是
- 使用溫度范圍： 30-180
- 摩擦系數： 0.04
- 磨損量： 0. 01
- 抗撞強度： 強
- 適用流體： 各種腐蝕性氣體以及液體
- 規格： 國標

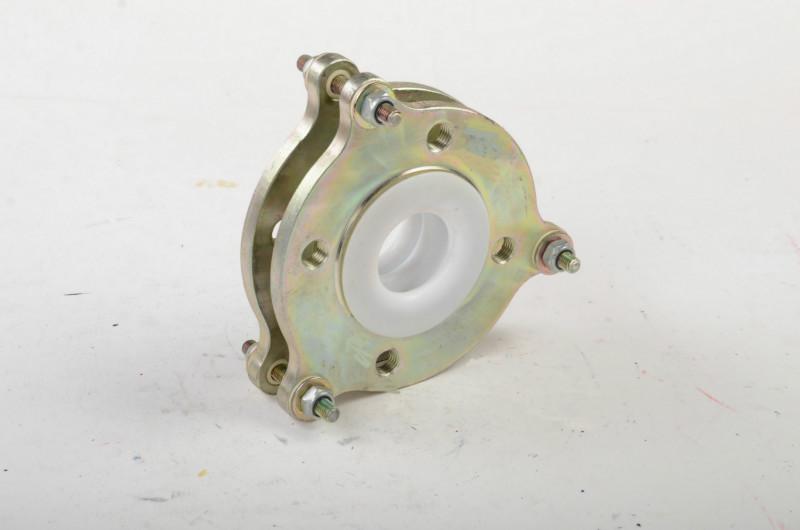

聚四氟乙烯PTFE膨脹節/補償器PTFE COMPENSATOR SERIES
一、用途：鋼襯四氟膨脹節安裝于管道上，可減少震動，降低噪聲，管道的偏轉移位，轉向伸縮造成的各種應力對管道的損害
二、安裝注意事項：先將涉及長度通過調節桿調到安裝長度，啊管路系統安裝和試壓完畢后，并留下安裝間隙，方可安裝補償器，一面因管系統的拉伸、壓縮超過補償量而造成器件損壞
三、工作溫度：-50~150°；工作壓力：0.6~2.5Mpa（隨口徑增大使用壓力會降低）
連接尺寸及參數
| 公稱通徑 |
波數 | 波紋管 長度L （mm） | 軸向 補償量 （mm） | 徑向 補償量 （mm） | 角向 補償量 （mm） | 控制桿直徑 X長度 （mm） | 不銹鋼圈 直徑 （Φ） | 常溫（攝氏20°） 下的耐壓能力 使用壓力（Mpa） | |
| DN （mm） | NPS （inch) | ||||||||
|
25 |
1″ | 2 | 38 | 6.4 | 3.2 | 20 | 1/4″x70 | 3 | 1.6 |
| 3 | 48 | 8.4 | 6.4 | 25 | 1/4″x80 | 3 | 1.6 | ||
| 4 | 63 | 13.5 | 9.5 | 25 | 1/4″x95 | 3 | 1.6 | ||
| 5 | 78 | 19.1 | 12.7 | 28 | 1/4″x120 | 3 | 1.6 | ||
|
40 |
1.5″ | 2 | 39 | 6.4 | 3.2 | 20 | 1/4″x70 | 3 | 1.6 |
| 3 | 54 | 12.7 | 6.4 | 25 | 1/4″x85 | 3 | 1.6 | ||
| 4 | 72 | 15 | 9.5 | 25 | 1/4″x100 | 3 | 1.6 | ||
| 5 | 90 | 19.1 | 12.7 | 28 | 1/4″x130 | 3 | 1.6 | ||
|
50 |
2″ | 2 | 45 | 6.4 | 3.2 | 20 | 3/8″x80 | 4 | 1.6 |
| 3 | 70 | 12.7 | 9.5 | 25 | 3/8″x110 | 4 | 1.6 | ||
| 4 | 88 | 18 | 11.3 | 25 | 3/8″x130 | 4 | 1.6 | ||
| 5 | 105 | 25.4 | 12.7 | 28 | 3/8″x160 | 4 | 1.6 | ||
|
65 |
2.5″ | 2 | 60 | 9.5 | 3.2 | 20 | 3/8″x90 | 4 | 1.6 |
| 3 | 85 | 19.1 | 9.5 | 25 | 3/8″x130 | 4 | 1.6 | ||
| 4 | 103 | 22 | 11.3 | 25 | 3/8″x160 | 4 | 1.6 | ||
| 5 | 120 | 25.4 | 12.7 | 28 | 3/8″x170 | 4 | 1.6 | ||
|
80 |
3″ | 2 | 63 | 9.5 | 6.4 | 20 | 3/8″x100 | 4 | 1.25 |
| 3 | 93 | 19.1 | 12.7 | 25 | 3/8″x140 | 4 | 1.25 | ||
| 4 | 112 | 24 | 12.7 | 25 | 3/8″x170 | 4 | 1.25 | ||
| 5 | 130 | 31.8 | 12.7 | 28 | 3/8″x190 | 4 | 1.25 | ||
|
100 |
4″ | 2 | 70 | 12.7 | 6.4 | 12 | 3/8″x110 | 4 | 1.0 |
| 3 | 94 | 22 | 12.7 | 18 | 3/8″x140 | 4 | 1.0 | ||
| 4 | 115 | 27 | 12.7 | 20 | 3/8″x175 | 4 | 1.0 | ||
| 5 | 137 | 31.8 | 12.7 | 23 | 3/8″x200 | 4 | 1.0 | ||
|
125 |
5″ | 2 | 85 | 12.7 | 6.4 | 10 | 1/2″x130 | 4 | 1.0 |
| 3 | 106 | 25.4 | 12.7 | 12 | 1/2″x160 | 4 | 1.0 | ||
| 4 | 135 | 28.5 | 14 | 15 | 1/2″x190 | 4 | 1.0 | ||
| 5 | 155 | 31.8 | 15.9 | 20 | 1/2″x220 | 4 | 1.0 | ||
|
150 |
6″ | 2 | 90 | 12.7 | 6.4 | 10 | 1/2″x130 | 4 | 0.8 |
| 3 | 106 | 25.4 | 15.9 | 12 | 1/2″x160 | 4 | 0.8 | ||
| 4 | 135 | 28.5 | 15.9 | 15 | 1/2″x190 | 4 | 0.8 | ||
| 5 | 155 | 31.8 | 15.9 | 20 | 1/2″x220 | 4 | 0.8 | ||
|
200 |
8″ | 2 | 105 | 12.7 | 6.4 | 8 | 1/2″x150 | 5 | 0.75 |
| 3 | 155 | 28.6 | 15.9 | 10 | 1/2″x220 | 5 | 0.75 | ||
| 4 | 180 | 34.5 | 15.9 | 13 | 1/2″x220 | 5 | 0.75 | ||
| 5 | 206 | 44.5 | 15.9 | 18 | 1/2″x280 | 5 | 0.75 | ||
|
250 |
10″ | 2 | 135 | 12.7 | 6.4 | 7 | 5/8″x190 | 8 | 0.6 |
| 3 | 155 | 28.6 | 9.5 | 8 | 5/8″x230 | 8 | 0.6 | ||
| 4 | 185 | 34.5 | 12.1 | 10 | 5/8″x245 | 8 | 0.6 | ||
| 5 | 216 | 44.5 | 15.9 | 13 | 5/8″x300 | 8 | 0.6 | ||
|
300 |
12″ | 2 | 146 | 12.7 | 6.4 | 6 | 3/4″x200 | 8 | 0.6 |
| 3 | 155 | 32 | 9.5 | 7 | 3/4″x230 | 8 | 0.6 | ||
| 4 | 190 | 41.5 | 9.5 | 8 | 3/4″x260 | 8 | 0.6 | ||
| 5 | 218 | 50.8 | 9.5 | 10 | 3/4″x320 | 8 | 0.6 | ||
| DN | |||||||||

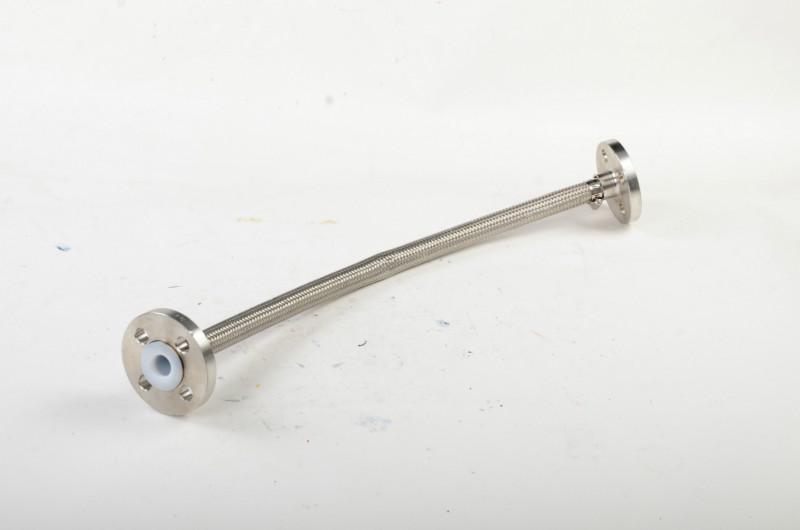

鋼襯聚四氟乙烯金屬軟管PTFE HOSE SERIES
一、產品特點：本產品可以彎曲，任意改變角度和方向，也可以適量伸縮或拉伸；在安裝設備時，若由于儲罐、容器等設備上的支管的角度和位置而不能用常規管道連接時，可以使用鋼襯PTFE波紋軟管連接，解決安裝問題。同時，具有重量輕、體積小、柔性好、耐腐蝕、耐高壓等優點。
二、產品種類：鋼襯聚四氟乙烯波紋軟管可以外包覆橡膠或者不銹鋼網套，滿足不同工況條件。
三、規格大小：DN15~DN200，長度可按客戶要求制作，建議每根長度2.5米以內。
主要技術參數
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| PTFE壁厚 | 1.5~2.5 | 2.0~2.5 | 2.5~3.5 | |||||||||
| 160°C時耐正壓 | ≤6Mpa | ≤5Mpa | ≤4Mpa | |||||||||
| 160°C時耐正壓 | -0.09 | -0.08 | -0.05 | |||||||||
| 最小撓 曲半徑 | 靜態 | ＞1.1DN | ||||||||||
| 動態 | ＞2.2DN | |||||||||||
￥10/米
￥100/臺
￥100件
￥80
￥10000
中國上海鐵氟龍防腐設備有限公司
注冊資金：500萬-1000萬
聯系人：李小姐
固話：021-57609959
移動手機：13818231718
企業地址：上海市 上海市 松江區

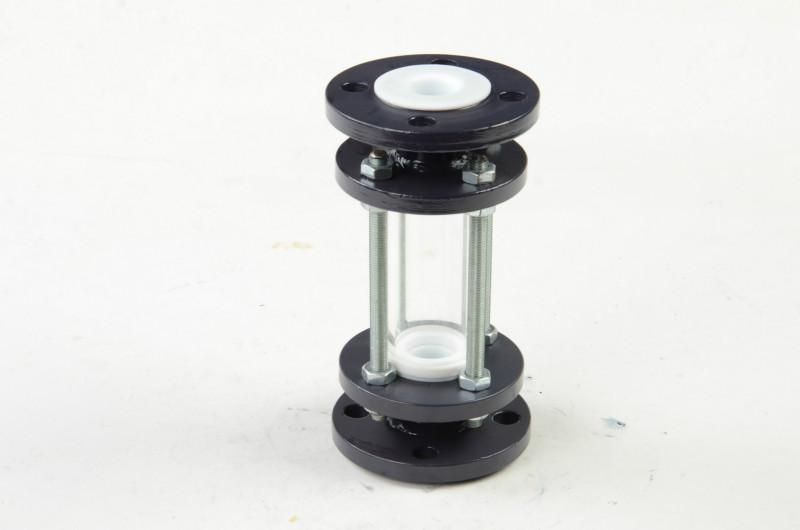

襯里視盅|山東襯氟視盅|襯氟防腐...
