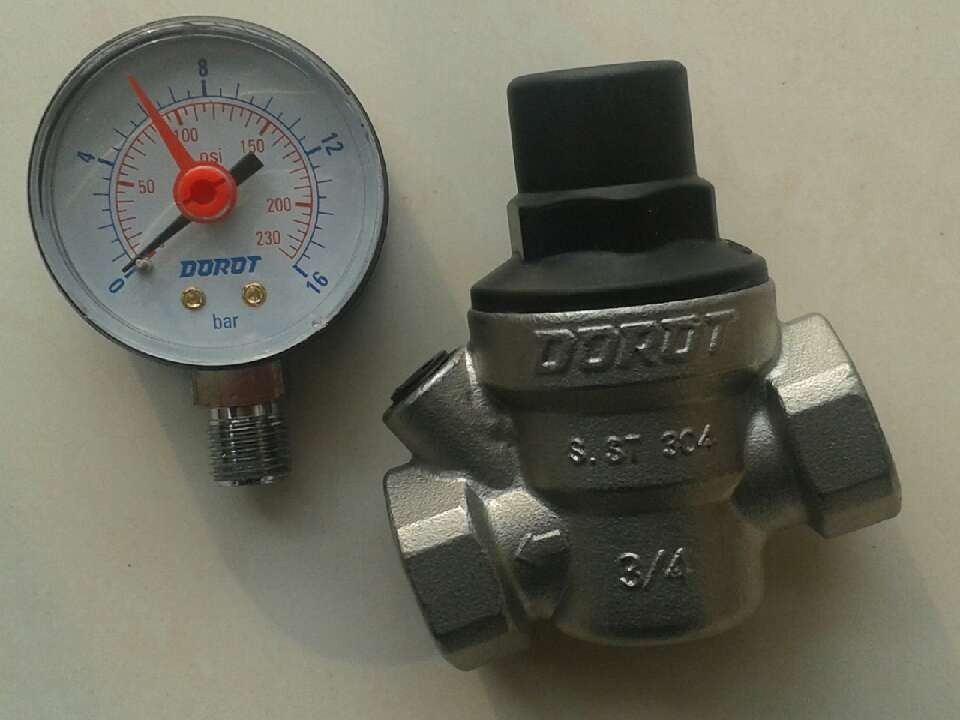

YZ11X不銹鋼支管減壓閥 上海不銹鋼支管減壓閥廠家

一、支管減壓閥用途

    本公司生產的水用減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。

 二、支管減壓閥特點

1.   采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。

2.   耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。

3.   出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。

4.   的水力特性，壓力損失小，減壓比可達成10：1以上。

5.   可滿足多種減壓要求，特別適用于支管減壓系統。

 三、支管減壓閥工作原理

    支管減壓閥出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無*水流動，出口壓力將基本保持在設定值（其變化量?jī)H為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。

 四、支管減壓閥可能的故障原因

1.   霜凍損壞，在寒冷地區應注意保溫。

2.   水流方向裝錯，減壓閥變成止回閥，出口壓力為0。

3.   彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。

4.   旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝亮度通管為宜。

類型

型號

公稱壓力
PN（MPa）

公稱通徑
DN（MPa）

連接形式

閥體材料

出口壓力（MPa）

工作℃

支管減壓閥

YZ11X-16T
YZ11X-25T

1.6，2.5

15~50

內螺紋

青鋼

0.05~0.6（可調）

80

YZ11X-16P
YZ11X-25P

不銹鋼

公稱通徑DN（MPa）

尺寸（MM）

重量（Kg）

MM

in

A

B

C

φG

15

1/2

31

60

76.5

59

1.2

20

3/4

31

75

76.5

73

1.2

25

1

36

88

85

81

1.4

32

11/4

42

93

98

81

1.5

40

11/2

45

98

102

85

2

50

2

54

130

117

98

2.65
