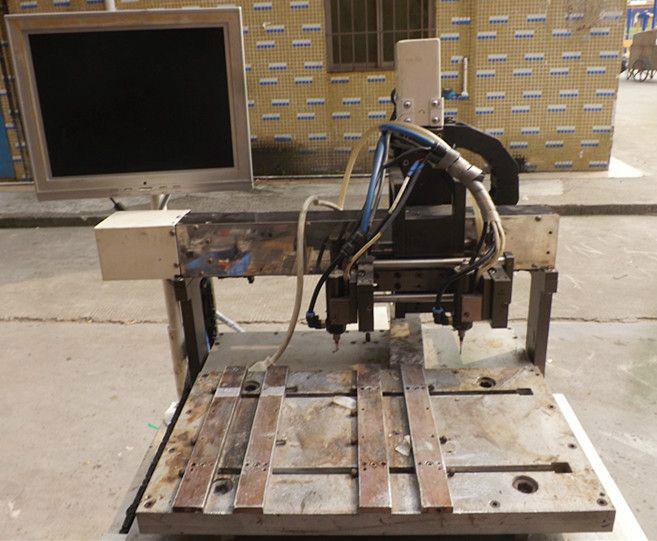

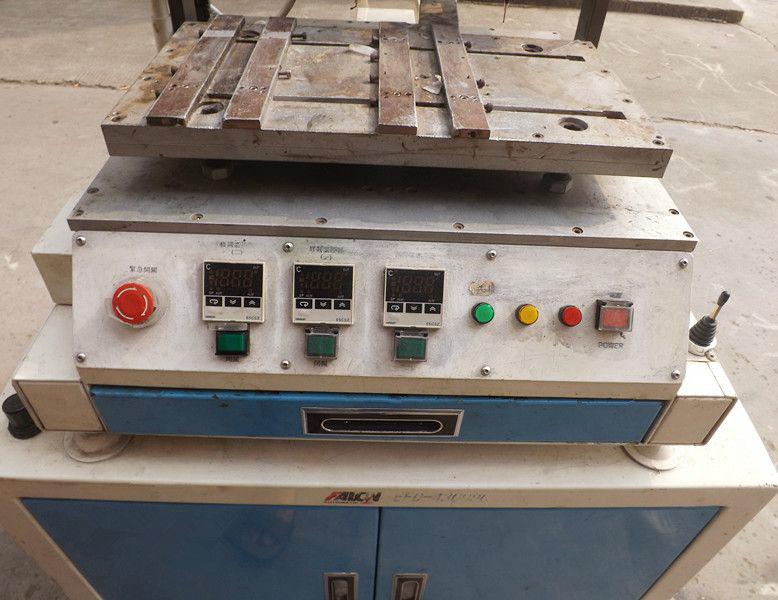

供應二手臺灣FALCON全自動點膠機FDP-4300DC

點膠機系統規格

有效工作范圍 Dispense Area Model 4300DC

X-Y-Z 行程 400X300X50MM

機構系統 Mechanical

1、驅動馬達 Drive Motor:X-Y-Z:日本SANYO二相微步進+微步進驅動器

2、傳動結構：高剛性線性滑軌+滾珠螺桿

3、位移速度 X-Y axis speed:300mm/sec Z axis speed:200mm/sec

4、解釋精度 Resolution:0.01mm

5、重復精度 Repeat precision:0.025mm 控制系統 Cool Sys.

• 控制器 Cooller:相容PC/AT PENTIUM CPU 15"TFT-LCD 視窗交談式操作，易學好用


• 工作檔座標點容量 #of X-Y-Z data/program:1000點


• 工作檔案數容量 Qty of programs:1200個檔案


• 可設定之擦板式樣：Patterms ailable 點、線、弧、圓、方形或圓形區域擦板

6.工作檔座標點設定方式 Program method: 搖桿教導輸入或鍵盤編輯輸入 擦板作業 Dispensing

   1、擦板速度 Dispensing rate(dots/hr):11500dph

   2、線/弧擦板速度 Line/Arc speed:120/160mm/sec

7.擦板方式 Dispensing method: 設備電氣須求 Facility Requirement

   1、電源 Power:1 ,50-60Hz,110V/220V,1200W

   2、氣壓 Pneumatic:3.5-7kg/cm2(50-100Psi) 其它 Miscellaneous

   3、重量 Weigh:75KG

應用：銀膠、紅膠、UV膠、SMDLED(Expoxy)、手機導電膠、錫膏、PCB防焊膠B.氣動閥 Air On/Off
Valve(大注膠量稀濃稠度，易滴)
應用：COB(Epoxy)、 LCD COG(Silicon)、 瞬間膠、UV、CIS CoatingC.螺桿閥
Lead Screw Valve(高濃稠度，高精度)
應用：IC封裝如PCB、Lead frame 點銀膠、紅膠、錫膏、BGA
DAM&FILL
