防爆吊扇適用范圍與用途
BFC-1200mm防爆吊風扇(以下簡稱吊扇)適用于周圍介質中含有ⅡA、ⅡB級溫度組別為T1~T4,組性氣體混合無的場所,在交流50Hz、電壓至220V的線路中作為通風降溫之用。
BFC-1200mm吊扇能在下列條件下可靠工作:
a、海拔不超過2000m;
b、運行環境溫度為-20℃~+40℃;
c、周圍空氣相對溫度不大于95%(+25℃);
d、含有ⅡA、ⅡB溫度級別T1~T4組性混合物場所;
e、無顯著搖動的沖擊振動的地方;
f、無破壞絕緣的氣體或蒸氣的環境中;
g、無滴水的場所;
h、污染等級3級;
■防爆吊扇結構概述
吊扇整體(包括接線盒、吊扇調速器)采用Z1102鑄鋁合金制成,吊扇主體內裝有風機。接線盒內部裝有接線端子、電容器。吊扇調速器供用戶調整風機速之用。吊扇主體與鋼管連接,鋼管與接線盒連接,在接線盒的底部設有安裝腳,吊扇設有內外接地。
■防爆吊扇主要規格及技術參數
| 產品型號 | 額定電壓(V) | 輸入功率(W) | 風量 m3∕min | 防爆標志 |
| BFC-1200 | 220V | 80 | 250 | ExdⅡBT4 |
| BFC-1400 | 95 | 290 |
防爆吊扇應用舉例:
產品名稱:防爆吊扇
產品型號:BFC-1200

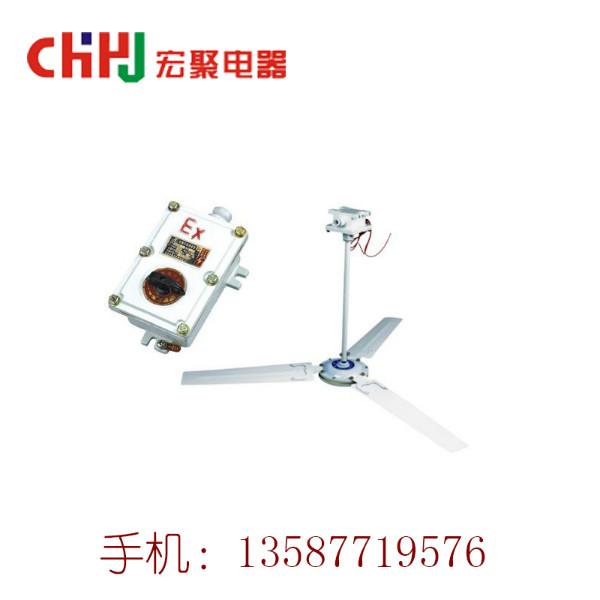

示例圖片如右圖:
介質中含有ⅡA、ⅡB級溫度組別為T1~T4組性氣體混合物的場所,在交流50Hz、電壓至200V的線路中作為通風降溫之用。
能在下列條件下可靠工作:
◆ 海拔不超過2000m;
◆ 運行環境溫度為-20℃~+40℃;
◆ 周圍空氣相對濕度不大于95%(+25℃)
◆ 含有ⅡA、ⅡB溫度級別T1~T4組性混合物場所;
◆ 無顯著搖動的沖擊振動的地方;
◆ 無破壞絕緣的氣體或蒸氣的環境中;
◆ 無滴水的場所;
◆ 污染等級3級;
◆ 安裝類別Ⅱ類
2、防爆吊扇結構概述
吊扇整體(包括接線盒、吊扇調速器)采用Z1102鑄鋁合金制成,吊扇主體內裝有風機的接線盒內部裝有接線端子、電容器。吊扇調速器供用戶調整風速之用。吊扇主體與鋼管連接,鋼管與接線盒連接,在接線盒的底部設有安裝腳,吊扇設有內外接地。
3.防爆吊扇圖例:
| 產品型號 | 扇葉直徑 (mm) | 電壓 (V) | 風量 m3/h | 輸入 功率 (W) | 防爆標志 | 進線口 螺紋 (G) | 電纜外徑 (mm) | 工作方式 | 質量 (Kg) |
| BFC-1200 | 1200 | 220V | 250 | 80 | ExdIIBT4 | 3/4 | 8-14 | 連續 | 11.5 |
| BFC-1400 | 1400 | 220V | 290 | 95 | ExdIIBT4 | 3/4 | 8-14 |
