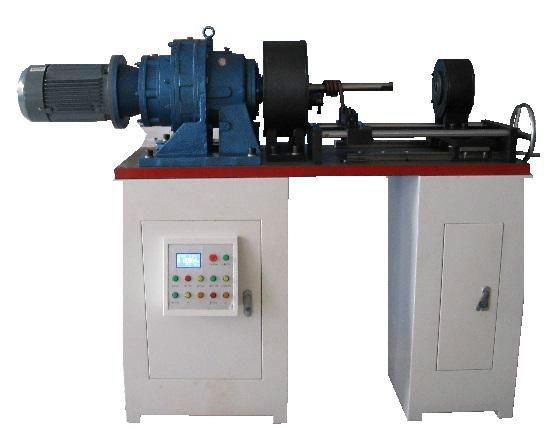

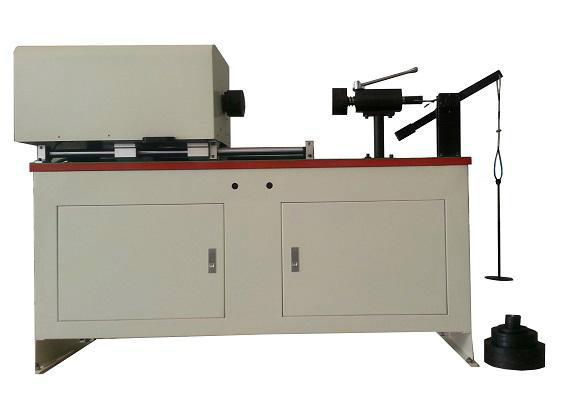

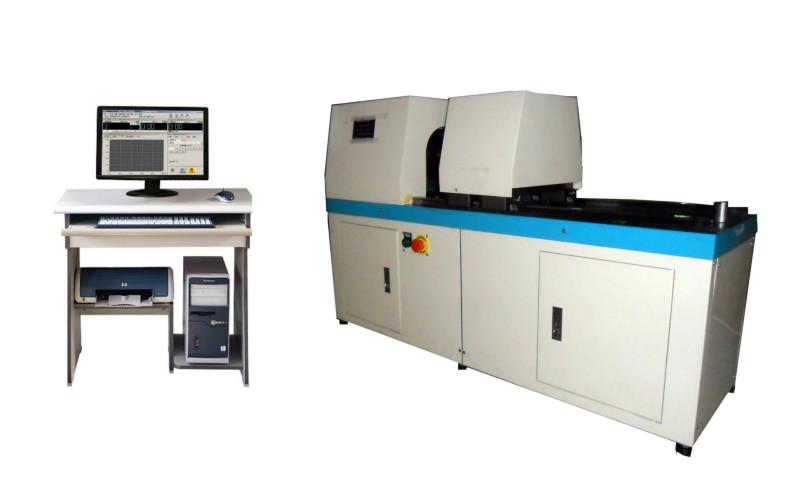

供應塑料光纖纏繞試驗機

光纖卷繞試驗機

一. 產品概述

GJR系列卷繞試驗機是把試樣環繞心軸，以均勻速率卷繞成密繞螺旋線，并施加一個張力使試樣緊靠著心軸，然后將試樣退繞展開。

該機由加載部分、傳動部分、卷繞部分、數字式數據采集處理部分、顯示部分等組成，臥式落地結構，具有操作簡單，使用方便，性能穩定可靠，使用壽命長等特點，廣泛用于光纖光纜生產、使用、監督、科研等單位，是一種理想的檢測設備。

二. 適用標準

GB/T7424.2-2008：E11A《光纜總規范 第2部分：光纜基本試驗方法》

三. 產品描述

1. 主    機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。芯棒采用優質合金結構鋼，表面光滑，剛度大，保證其使用壽命。

2. 驅動系統：電動機驅動，轉動扭矩大，加載均勻、穩定。

3. 傳動系統：采用扭矩減速器傳動，保證傳動的均勻、穩定及傳動精度。

4. 測量顯示系統：液晶顯示器顯示操作，清晰易見，防止誤操作。

5. 安全裝置：設有急停裝置，保證了緊急狀態下的安全性。

三． 主要技術性能指標

1. 光纖直徑：Ф0.25，Ф0.5，Ф0.75，Ф1.0，Ф1.5，Ф2.0，Ф2.5，Ф3.0

2. 光纜直徑：Ф1.0，Ф2.2，Ф4.4，Ф5.0，Ф6.0，Ф7.0，Ф8.0

3. 密繞圈數：每次循環6圈

4. 循環次數：10次

5. 芯棒尺寸：Φ50mm；

6. 主電機功率：0.4kw；

7. 電源：380V，50Hz；

8. 卷繞方向：正轉，反轉；

9. 計數范圍：9999；

四．試驗機的工作環境要求

1. 在室溫～40℃范圍內，相對濕度≤80%；

2. 在穩固的基礎或工作臺上，水平度為0.2/1000mm；

3. 在無震動及周圍無腐蝕性介質的環境中；

4. 電源電壓的波動范圍不應超過額定電壓的10%，必須有零線。
