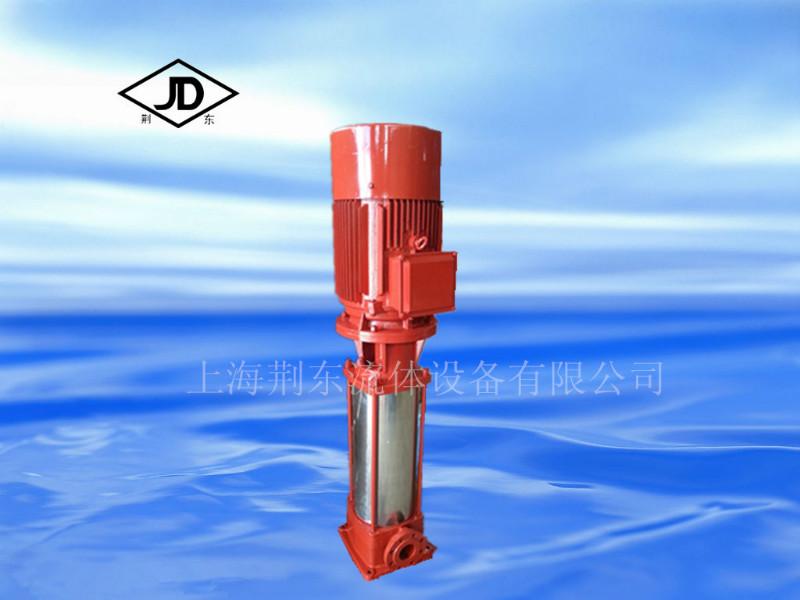

供應XBD消防泵立式多級消防泵XBD穩壓泵

上海市消防泵廠家

價格： 8000

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13601612700 郵箱： jingdonglt@163.com

傳真： 0577-67955121 地址： 上海市上海市

在線詢盤聯系廠家：13601612700 021-60532466

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應XBD消防泵立式多級消防泵XBD穩壓泵）

一、產品概述：

上海荊東流體設備有限公司生產的XBD-(I)型立式單吸多級管道式消防泵組是本司在原有立式多級管道泵基礎上根據消防泵的標準要求而開發出的新一代XBD管道型中低壓消防泵組產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。適用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、等處的消防供水。

上海荊東流體生產的XBD-GDL型系列消防泵其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，產品經國家消防裝備質量監督檢測中心測試合格，獲得上海市消防產品認可。

本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

二、產品特點：

1、水力模型，效率高，性能范圍廣。

2、立式結構，占地面積小。

3、振動小，噪音低，采用水力平衡軸向力，使泵運行平穩，安全可靠。

4、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。

三、技術參數：

流量：0.5-45L/S；

壓力：0.2-2.0Mpa；

功率：1.1-90KW；

轉速：2900r/min；

口徑：ф25-ф150mm；

溫度范圍：≤80℃。

四、維護與保養

運行中的維護與保養

1，迸水管路必須高度密封.不能漏水、漏氣；

2，禁止泵在汽蝕狀態下長期運行；

3，禁止泵在大流置工況運行吋.電機超電流長期運行；

4，定時檢査泵運行中的電機電流值.盡置使泵在設廿工況范圍內運行；

5，泵在運行中應有專人看管，以免發生意外；

6，泵進行長期運行后.由于機械磨損.使機組矂聲及振動増大時.應停車檢査.必要吋可更換易損零件及軸承，機組檢修期一般為一年。

機械密封維護與保養

1 ，機械密封潤滑液應清潔無固體顆粒；

2，嚴禁機械密封在干磨情況下工作；

3，起動前應盤動泵（電機）幾圏，以免突然起動造成機械密封斷裂損壞。

五、起動與停車

起動前準備

1，用手拔轉電機.葉輪應無卡磨現象，轉動靈活；

2，打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥；

3，如輸送熱液體吋，起動萷應預熱，升溫速度為50°C/h：泵的預熱是用所輸送液體不斷循環來達到，以使各部位受熱均勻；

4，應先用手盤動幾圈以使?jié)櫥M入機械密封端面；

5，點動電機.確定轉向是否正確。

起動與運行

1，全開進口閥門，關閉吐出管路閥門；

2，接通電源，當泵達到正常轉速后.再逐漸打開吐出管路上的閥門.并調節到所需工況；

3，注意觀察儀表讀數.檢査軸封泄漏惰況.正常吋機械密封泄漏為3滴/分，檢査電機、軸承處溫升如果發現異常情況.應及吋處理。

停車

1，逐漸關閉吐出管路閥門.切斷電源；

2，關閉進口閥門；

3，如環境溫度低于0°C，應將泵內液體放盡.以免凍裂水泵；

4，如長期停用.應將泵拆卸清洗.包裝保管。

六、XBD-(I)型立式單吸多級管道式消防泵（性能參數）

性能參數:
型　號	流量Q		揚程	效率	轉速	功率（Kw）		汽蝕	進出
	流量Q		（m）	（%）	（r/min）	功率（Kw）		余量	口徑
	（L/s）	（m3/h）				軸功率	配套功率	（m）	（mm）
XBD3.6/0.56-GDL25×3	2	0.56	36	30	2900	0.65	1.1	1.7	25
XBD4.8/0.56-GDL25×4	2	0.56	48	30	2900	0.87	1.1	1.7	25
XBD6/0.56-GDL25×5	2	0.56	60	30	2900	1.09	1.5	1.7	25
XBD7.2/0.56-GDL25×6	2	0.56	72	30	2900	1.3	1.5	1.7	25
XBD8.4/0.56-GDL25×7	2	0.56	84	30	2900	1.52	2.2	1.7	25
XBD9.6/0.56-GDL25×8	2	0.56	96	30	2900	0.74	2.2	1.7	25
XBD10.8/0.56-GDL25×9	2	0.56	108	30	2900	1.96	2.2	1.7	25
XBD120/0.56-GDL25×10	2	0.56	120	30	2900	2.17	3	1.7	25
XBD13.2/0.56-GDL254×11	2	0.56	132	30	2900	2.39	3	1.7	25
XBD14.0/0.56-GDL25×12	2	0.56	144	30	2900	2.61	3	1.7	25
XBD3.3/1.11-GDL25×3	4	1.11	33	40	2900	0.9	1.1	1.7	25
XBD4.4/1.11-GDL25×4	4	1.11	44	40	2900	1.2	1.5	1.7	25
XBD6.6/1.11-GDL25×6	4	1.11	66	40	2900	1.8	2.2	1.7	25
XBD7.7/1.11-GDL25×7	4	1.11	77	40	2900	2.1	2.2	1.7	25
XBD8.8/1.11-GDL25×8	4	1.11	88	40	2900	2.4	3	1.7	25
XBD9.9/1.11-GDL25×9	4	1.11	99	40	2900	2.7	3	1.7	25
XBD11/1.11-GDL25×10	4	1.11	110	40	2900	3	4	1.7	25
XBD12.1/1.11-GDL25×11	4	1.11	121	40	2900	3.3	4	1.7	25
XBD13.2/1.11-GDL25×12	4	1.11	132	40	2900	3.6	4	1.7	25
XBD14.3/1.11-GDL25×13	4	1.11	143	40	2900	3.9	4	1.7	25
XBD3.6/1.67-GDL40×3	6	1.67	36	52	2900	1.13	1.5	1.7	40
XBD4.8/1.67-GDL40×4	6	1.67	48	52	2900	1.5	2.2	1.7	40
XBD6/1.67-GDL40×5	6	1.67	60	52	2900	1.88	2.2	1.7	40
XBD7.2/1.67-GDL40×6	6	1.67	72	52	2900	2.26	3	1.7	40
XBD8.7/1.67-GDL40×7	6	1.67	84	52	2900	2.64	3	1.7	40
XBD9.6/1.67-GDL40×8	6	1.67	96	52	2900	3.01	4	1.7	40
XBD10.8/1.67-GDL40×9	6	1.67	108	52	2900	3.39	4	1.7	40
XBD12/1.67-GDL40×10	6	1.67	120	52	2900	3.77	4	1.7	40
XBD13.2/1.67-GDL40×11	6	1.67	132	52	2900	4.15	5.5	1.7	40
XBD14.4/1.67-GDL40×12	6	1.67	144	52	2900	4.52	5.5	1.7	40
XBD3/33.3-GDL50×2	12	3.33	30	56	2900	1.75	2.2	1.8	50
XBD4.5/3.33-GDL50×3	12	3.33	45	56	2900	2.63	3	1.8	50
XBD6.0/3.33-GDL50×4	12	3.33	60	56	2900	3.6	4	1.8	50
XBD7.5/3.33-GDL50×5	12	3.33	75	56	2900	4.27	5.5	1.8	50
XBD9/3.33-GDL50×6	12	3.33	90	56	2900	5.25	5.5	1.8	50
XBD10/3.33-GDL50×7	12	3.33	105	56	2900	6.2	7.5	1.8	50
XBD12/3.33-GDL50×8	12	3.33	120	56	2900	7	7.5	1.8	50
XBD13.5/3.3-GDL50×9	12	3.33	135	56	2900	7.87	11	1.8	50
XBD15/3.33-GDL50×10	12	3.33	150	56	2900	8.75	11	1.8	50
XBD3/5-GDL50×2	18	5	30	62	2900	2.37	3	1.8	50
XBD4.5/5-GDL50×3	18	5	45	62	2900	3.56	4	1.8	50
XBD6/5-GDL50×4	18	5	60	62	2900	4.75	5.35	1.8	50
XBD7.5/5-GDL50×5	18	5	75	62	2900	5.93	7.5	1.8	50
XBD9/5-GDL50×6	18	5	90	62	2900	7.12	7.5	1.8	50
XBD10.5/5-GDL50×7	18	5	105.5	62	2900	8.3	11	1.8	50
XBD12/5-GDL50×8	18	5	120	62	2900	9.49	11	1.8	50
XBD13.5/5-GDL50×9	18	5	135	62	2900	10.68	11	1.8	50
XBD15/5-GDL50×10	18	5	150	62	2900	11.87	15	1.8	50
XBD2.4/10-GDL80×2	36	10	24	68	2900	3.46	4	4	80
XBD3.6/10-GDL80×3	36	10	36	68	2900	5.19	5.5	4	80
XBD4.8/10-GDL80×4	36	10	48	68	2900	6.92	7.5	4	80
XBD6/10-GDL80×5	36	10	60	68	2900	8.67	11	4	80
XBD7.2/10-GDL80×6	36	10	72	68	2900	10.39	11	4	80
XBD8.4/10-GDL80×7	36	10	84	68	2900	12.12	15	4	80
XBD9.6/10-GDL80×8	36	10	96	68	2900	13.85	15	4	80
XBD10.8/10-GDL80×9	36	10	108	68	2900	15.59	18.5	4	80
XBD12/10-GDL80×10	36	10	120	68	2900	17.31	18.5	4	80
XBD2.8/15-GDL80×2	54	15	28	70	2900	5.88	7.5	4	80
XBD4.2/15-GDL80×3	54	15	42	70	2900	8.82	11	4	80
XBD5.6/15-GDL80×4	54	15	56	70	2900	11.76	15	4	80
XBD7/15-GDL80×5	54	15	70	70	2900	14.7	18.5	4	80
XBD8.4/15-GDL80×6	54	15	84	70	2900	17.64	18.5	4	80
XBD9.8/15-GDL80×7	54	15	98	70	2900	20.58	22	4	80
XBD11.2/15-GDL80×8	54	15	112	70	2900	23.54	30	4	80
XBD12.6/15-GDL80×9	54	15	126	70	2900	26.49	30	4	80
XBD14/15-GDL80×10	54	15	140	70	2900	29.43	37	4	80
XBD2.8/20-GDL100×2	72	20	28	73	2900	7.53	11	4.5	100
XBD4.2/20-GDL100×3	72	20	42	73	2900	10.29	15	4.5	100
XBD5.6/20(I)GDL100×4	72	20	56	73	2900	15.05	18.5	4.5	100
XBD7/20(I)GDL100×5	72	20	70	73	2900	18.81	22	4.5	100
XBD8.4/20(I)GDL100×6	72	20	84	73	2900	22.57	30	4.5	100
XBD9.8/20(I)GDL100×7	72	20	98	73	2900	26.34	30	4.5	100
XBD11.2/20(I)GDL100×8	72	20	112	73	2900	30.1	37	4.5	100
XBD12.6/20(I)GDL100×9	72	20	126	73	2900	33.9	37	4.5	100
XBD14/20(I)GDL100×10	72	20	140	73	2900	37.6	45	4.5	100
XBD4.2/25(I)GDL125×2	100	27.7	42	73	2900	14.1	18.5	4.3	125
XBD6.3/25(I)GDL125×3	100	27.7	63	73	2900	21.2	30	4.3	125
XBD8.4/25(I)GDL125×4	100	27.7	94	73	2900	28.2	37	4.3	125
XBD10.5/25(I)GDL125×5	100	27.7	10.5	73	2900	35.3	45	4.3	125
XBD12.6/25(I)GDL125×6	100	27.7	126	73	2900	40.3	55	4.3	125
XBD14.7/25(I)GDL125×7	100	27.7	147	73	2900	49.4	55	4.3	125
XBD16.8/25(I)GDL125×8	100	27.7	168	73	2900	56.4	75	4.3	125
XBD18.9/25(I)GDL125×9	100	27.7	189	73	2900	63.5	75	4.3	125
XBD21/25(I)GDL125×10	100	27.7	210	73	2900	70.6	90	4.3	125
XBD4.3/35(I)GDL150×2	126	35	43	72	2900	20.5	30	4.4	150
XBD6.5/35(I)GDL150×3	126	35	65	72	2900	30.7	37	4.4	150
XBD8.7/35(I)GDL150×4	126	35	87	72	2900	40.9	45	4.4	150
XBD10.9/35(I)GDL150×5	126	35	109	72	2900	51.2	75	4.4	150
XBD13.0/35(I)GDL150×6	126	35	130	72	2900	61.4	75	4.4	150
XBD152/35(I)GDL150×7	126	35	152	72	2900	71.6	90	4.4	150

七、結構圖

1，該泵為立式、多級節段式結構.泵進出水法蘭處在同一直線上，葉輪采用水力平衡方式，軸向力, 泵下端有一導軸承.軸通過夾殼聯軸器與電機軸固定傳動.外筒為不銹鋼筒。

2，軸封采用機械密封。

3，泵由電機驅動，從電機端方向看，泵順時針方向旋轉。

4，泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。

5，葉輪可采用青銅材料.避免長期停機后葉輪與導葉間銹合。

1	泵體	6	軸套	11	聯軸器	16	中段
2	拉緊螺栓	7	密封墊	12	聯接座	17	軸套螺母
3	外筒	8	螺母	13	排氣閥	18	軸瓦
4	葉輪	9	銷	14	機械密封	19	回水管部件
5	葉輪擋套	10	電機	15	軸
