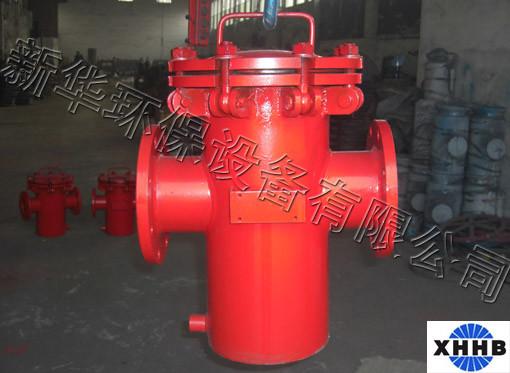

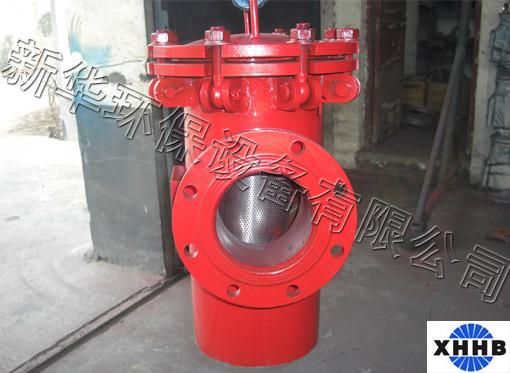

供應籃式過濾器

新鄉市籃式過濾器廠家

采購數量

1 件以上

價格

￥2000.00

運費： 河南新鄉市牧野區 | 賣家支付運費

購買數量： 庫存 10件

在線詢盤聯系廠家：13525027448 0373-3547966

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應籃式過濾器）

品牌： 華豫
型號： SRAB-200
原理： 加壓過濾
用途： 固液分離
樣式： 籃式
性能： 精密過濾高效過濾
適用對象： 水
適用對象性質： 弱腐蝕性
濾料類型： 鋁網
過濾器類型： 管式
主體材質： 不銹鋼
適用范圍： 化工石油制藥
有效過濾面積： 2000CM
外形尺寸： 500*450*900
設備重量： 80
規格： SRAB-200-1.6

直通式籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度的過濾器，濾網結構與其它過濾網不一樣，因形狀像籃子，故名藍式過濾器。

直通式籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

直通式籃式過濾器適用范圍

化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。

化工生產中的腐蝕性物料，如：，濃稀，碳酸，醋酸，酯酸等。

制冷中的低溫物料，如：液甲烷，，液氧和各種冷劑。

輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。

各種特殊工藝的過濾器等。

直通式籃式過濾器工作原理

管道在安裝時會有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時通過泄壓孔泄壓，以達到輕松打開殼蓋清理濾網即可，并可通過滯留物排放口對殼體進行清理?！?span>

直通式籃式過濾器選型的一般原則：

1、進出口通徑：

原則上藍式過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力：

按照過濾管路可能出現的壓力確定過濾器的壓力等級。

3、藍式過濾器孔目數的選擇：

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

直通式籃式過濾器

公稱通徑 DN(mm)	尺寸				管塞
公稱通徑 DN(mm)	L	H	H1	D0	管塞
25	180	260	160	76	R3/4"
32	200	270	160	76	R3/4"
40	260	300	170	108	R3/4"
50	260	300	170	108	R3/4"
65	330	360	210	133	R3/4"
80	340	400	250	159	R3/4"
100	400	470	300	219	R3/4"
125	480	550	360	273	R3/4"
150	500	630	420	273	R3/4"
200	560	780	530	325	R3/4"
250	660	930	640	426	M20*1.5
300	750	1200	840	478	M20*1.5
600	1380	2000	1400	800	M35*2.0

不銹鋼鋼絲網技術參數

~目數/in	10	20	30	40	50	60	80	100	150	200
~孔數/in2	100	200	900	1600	2500	3600	6400	10000	22500	40000
可截粒徑(U)	2032	955	614	442	356	301	216	173	108	77
絲徑	0.51	0.315	0.224	0.206	0.152	0.122	0.102	0.081	0.061	0.051
有效過濾面積	64	58	54	52	50	51	47	46	45	42

綜合技術參數

主體材質	A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 襯里
公稱通徑/壓力	DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb)
阻火層材質	304 304L 316 316L 哈氏合金蒙乃爾合金
防爆等級	BS 5501： IIA IIB IIC
螺帽螺栓	20# 304 304L 316 316L
密封墊片	丁晴橡膠墊片聚四氟乙烯墊片金屬墊片石墨墊片
密封面	突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
法蘭標準	HG GB HGJ JB ANSI JIS DIN BS NF
連接形式	法蘭連接(II) 內螺紋連接(III) 外螺紋連接(IV)對焊連接(I)
設計制造檢測標準	HG/J532-91
工作溫度	碳鋼: -30℃ ~ +350℃ 不銹鋼: -80℃ ~ +480℃
外表	碳鋼: 防腐油漆鋁合金、不銹鋼: 酸洗處理或防腐油漆

主體材料及代號

標配材質	碳鋼 A3 WCB	C
標配材質	不銹鋼304 CF8	S1
選配材質	不銹鋼304L CF3	S2
	不銹鋼316 CF8M	S3
	不銹鋼316L CF3M	S4
備注：如客戶需要其它材質，請在訂貨時說明。

壓力等級

標配壓力	公制： 0.6MPa 1.0MPa
	英制： 150Lb
選配壓力	公制：1.6- 5.0MPa
	美標：300-600Lb
	日標：10-50K
備注：如客戶需要其它壓力等級，請在訂貨時說明。

法蘭標準

標配法蘭	公制：HG 20592-97 1.0Mpa RF
	英制：ANSI B 1.6 RF
選配法蘭	公制：GB HGJ SH JB
	英制：JIS DIN BS NF
備注：如客戶選用配置的法蘭，請在訂貨時說明。

連接形式及代號

連接形式	代號	連接形式	代號
對焊連接	I	外螺紋連接	IV
法蘭連接	II	松套連接	V
內螺紋連接	III	卡箍連接	VI
備注：如客戶需要其它連接形式，請在訂貨時說明。

管道安裝示意圖

維修與保養

直通式籃式過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；

當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時過濾器芯內的雜質；

清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，受損的過濾芯，會使過濾后的介質純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；

如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
