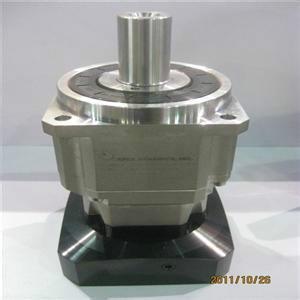

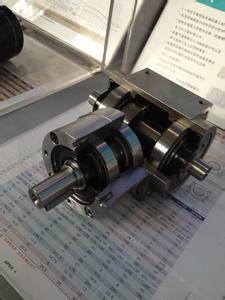

【AD140系列APEX精銳廣用精密行星齒輪減速機簡介】

?輸出額定力矩：T2N : 14 Nm - 2000 Nm

?減速比：?jiǎn)喂?jié) : 5 / 7 / 10，雙節 : 25/35/50/70/100

?低背隙：?jiǎn)喂?jié) : ≤5 arcmin，雙節 : ≤7 arcmin

?率：?jiǎn)喂?jié) : ≧ 97%，雙節 : ≧ 94%

?容易安裝

?低噪音

--------------------------------------------------------------------------------

【AD140系列APEX精銳廣用精密行星齒輪減速機產品特點】

1. 螺旋齒輪設計

采用螺旋齒輪設計，增加齒形齒合率達33%以上，特殊螺旋角設計，可降低軸向推力，具有運轉平順、低噪音、高輸出扭距和低背隙的特性。

2. 筒夾式的鎖緊機構

輸入端的鎖緊機構采用筒夾設計并經動平衡分析，同體的太陽齒輪輸入輸出，可確保接口的同心度和零臂隙的動力傳遞

3.的行星臂架設計

的行星臂架設計，將太陽齒輪的軸承直接裝設于臂架內，的同心度可降低噪音及震動，完全傳動的損失。

4. 一體式的齒輪箱本體

一體式的臂架結合法蘭面，可確保傳動組件的同心度大跨距大軸承的設計，可以得到的扭轉剛性和傳動慣量

5. 一體式的行星臂架

采用Nyogel 792D 潤滑油脂及IP65防護等級的密封設計，不管任何使用方向，在使用壽命內不泄漏、免保養

6. 的離子氮化技術

齒輪材料選用之鉻鉬釩合金鋼，加上自設進的離子氮化設備將齒輪表面硬度提升至900Hv，中心硬度調質到30HRc，以獲得的耐磨耗及耐沖擊韌性。

7. 3D拓蹼的設計分析技術

利用進的 3D HeliTopo 齒輪設計分析技術，分別對螺旋齒面作齒形及導程修整，可降低嚙入及嚙出的沖擊而得到的齒面接觸。

8. 滿針的滾針軸承設計

行星齒輪的傳動接口，采用滿針滾針軸承，增加接觸面積以提高結構剛性，硬質的平面墊片，配合緊密的公差以降低背隙。

9. 的油封系統設計

的油封系統設計，采用高科技的瓷粉鍍膜，表面硬度達到 3,700Hv, 和加工到 Ra0.2 ?m的表面精度，具有的耐蝕性及抗磨耗特性，輔以特殊的油封材質，可降低溫升確保的密封性.

--------------------------------------------------------------------------------

【AD140系列APEX精銳廣用精密行星齒輪減速機產品選型】

AD 系列

AD047

  -

 010

  -

 P1

  /

 馬達

減速機型式：

 背隙:    P0:超精密背隙

    AD047,AD064,AD090

          P1:精密背隙

    AD110,AD140,AD200,AD255

          P2:標準背隙

減速比：

 馬達型號：

 單節:4，5，7，10

 馬達制造商及型號

 雙節:20，25，35，40，50，70，100

選用范例：AD047-010-P1 / SIEMENS 1FT6 041-4AF71

--------------------------------------------------------------------------------

 【AD140系列APEX精銳廣用精密行星齒輪減速機產品規格】

規 格 節 數 減速比1 AD140

額定輸出力矩 T2N Nm 1 　 　

4 560

5 650

7 550

10 450

2 　 　

20 560

25 650

35 550

40 560

50 650

70 550

100 450

16 560

21 650

31 550

61 550

91 450

輸出力矩 T2B Nm 1,2 4~100 3倍額定輸出力矩

額定輸入轉速 N1N rpm 1,2 4~100 3,000

輸入轉速 N1B  rpm 1,2 4~100 6,000

超精密背隙 P0 arcmin 1 4~10 ≤ 1

2 20~100 ≤ 3

精密背隙 P1  arcmin 1 4~10 ≤ 3

2 20~100 ≤ 5

標準背隙 P2  arcmin 1 4~10 ≤ 5

2 20~100 ≤ 7

扭轉剛性 Nm/ 1,2 4~100 151

arcmin

彎曲力矩 Nm 1,2 4~100 1,300

F2kB2

容許軸向力 F2B2 N 1,2 4~100 6,200

使用壽命 hr 1,2 4~100 30,000 *

效率η % 1 4~10 ≧ 97 %

2 20~100 ≧ 94 %

重量   kg 1 4~10 11.9

2 20~100 15.9

16~91 15.5

使用溫度 ?C 1,2 4~100 -10?C ~+ 90?C

潤滑 　 1,2 4~100 合成潤滑油脂(NYOGEL 792D)

防護等級 　 1,2 4~100 IP65

安裝方向 　 1,2 4~100 任意方向

噪音的 dB 1,2 4~100 ≤ 65

(n1=3000rpm)

1.減速比 ( i =Nin/Nout )                   2、輸出轉數100rpm時，作用于輸出法蘭位置。

*連續運轉，使用壽命為15,000 hrs.

減速機轉動慣量

規 格 節 數 減速比1 AD140

轉動慣量 J1 kg?cm2   1 　 　

4 7.54

5 7.42

7 7.14

10 7.03

2 　 　

20 2.71

25 2.71

35 2.71

40 2.57

50 2.57

70 2.57

100 2.57

16 2.71

21 2.71

31 2.57

61 2.57

91 2.57
