供應音樂噴泉控制器XHYK-10，噴泉控制器，噴泉變頻器控制器

音樂噴泉控制器XHYK-10，噴泉控制器，噴泉變頻器控制器

使用本控制器能充分發揮變頻調速器的特點，為您的噴泉工程增光添彩。它可將來自光盤 CD、VCD、DVD的音樂信號自動轉換成變頻調速器所要求的控制信號。輸出信號與輸入的音樂信號大小成線性關系，使噴泉的噴高隨音樂信號大小變化，音樂、水花、彩燈融為一體，演出一場交響水詩。

該控制器除以上把音頻信號轉化為模擬量信號 ，還可以在某點音頻信號實行開關量輸出，另外還帶有音頻啟動信號。所以該控制器不僅能控制變頻器，而且還能控制固態繼電器。

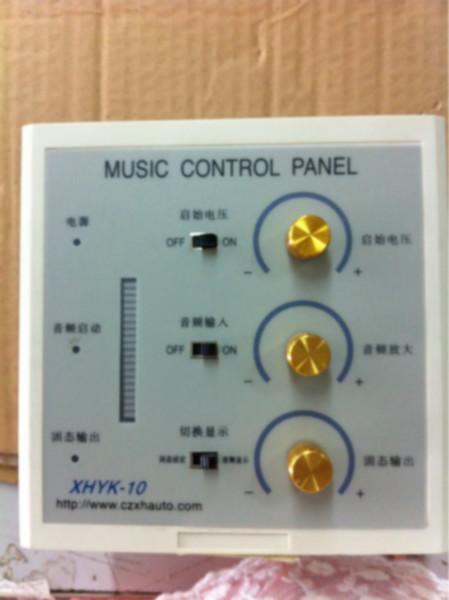

功能及動作原理

1.    音頻放大倍數旋鈕：調節單位音頻的對應輸出電壓。如果輸出電壓隨音頻輸入信號變化不大，輸出電壓只在很小范圍內變化，則可調大放大倍數；如果在有很小的音頻信號輸入時輸出信號就超過10V，并且啟動電壓不太高，那么就調小音頻放大倍數。

2.    起始電壓旋鈕：起始電壓是沒有音頻輸入時，對外的輸出電壓。調節起始電壓可以確定變頻器在沒有音頻信號時變頻器的輸出頻率，當有音頻信號輸入時變頻器輸出頻率是此基礎上的疊加。如果沒有起始電壓的情況下，當剛有音頻信號輸入時，變頻器頻率上升，而水泵是來不及出水的，這樣音控效果就很不明顯。如果加了起始電壓，水泵在沒有音頻信號的輸入情況下就有出水，當有音頻信號輸入時，出水量增加，音控效果就比較明顯。

3.   固態驅動設定電壓旋鈕：把開關（6）選擇到固態顯示，（7）上顯示的頻譜的大小對應固態驅動設定電壓大小。當輸出電壓大于固態驅動設定電壓時，固態輸出點對外輸出，輸出電壓小于固態驅動設定電壓時，固態輸出點截止。用固態來實現音控時，在輸入的音頻信號是比較柔和的情況下，那么固態驅動設定電壓就要調小一點，如果在輸入的音頻信號比較強烈，那么固態驅動設定電壓就要調大一點。

     （起始電壓＜固態驅動設定電壓＜該音樂輸出電壓）

4.   音頻輸入選擇開關：OFF時斷開音頻輸入信號，ON時接通音頻輸入信號。

5.    起始電壓開關：當為OFF的時，起始電壓就為0V，ON時起始電壓為起始電壓旋鈕選擇的電壓。在（4）為OFF，（6）選擇到輸出顯示的情況下，（7）顯示的頻譜大小對應起始電壓大小。

6.   顯示切換開關：選擇顯示固態設定輸出頻譜和實時輸出頻譜。

7.    頻譜顯示光柱：實時顯示當前音樂節奏及音樂強度+起始電壓，當切換固態顯示時顯示當前固態驅動設定電壓。

8.    電源指示燈：顯示控制器是否通電進入待機工作狀態。

9.    音頻啟動指示燈：顯示是否有音頻信號輸入。

10.   固態輸出指示燈：顯示是否有固態輸出點有輸出。
