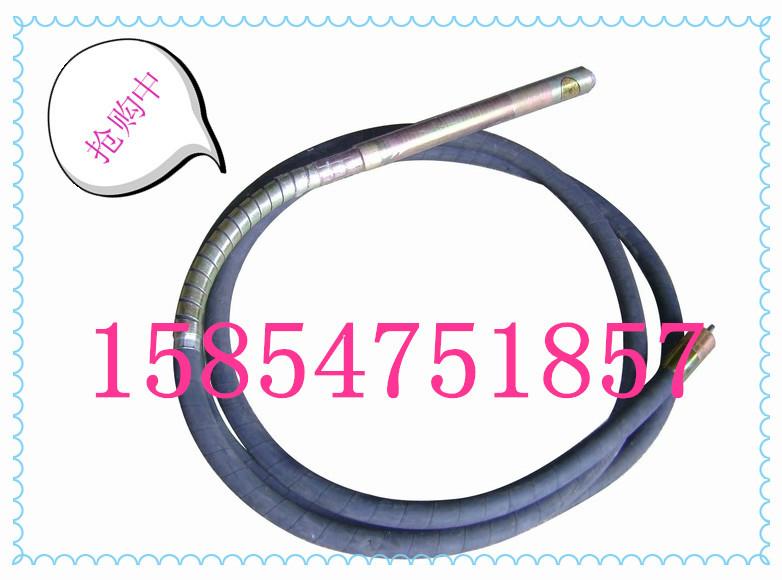

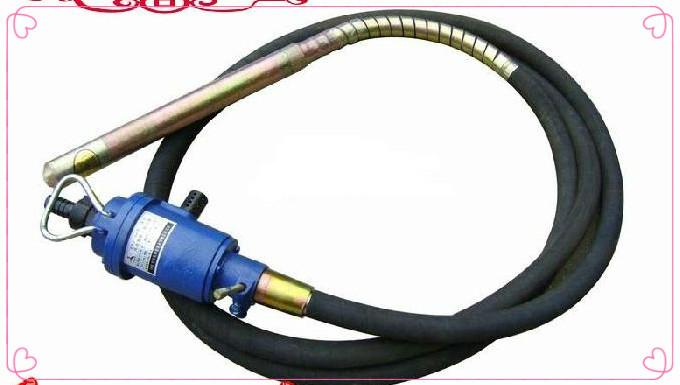

供應風動混凝土振動器

風動振動器 FRZ50風動振動器 ，50型振動器，礦用振動器 ， ZNF50氣馬達插入式振動器  ZNF50插入式振動器，混凝土振動器

概述

風動混凝土振動器是礦山建井工具。它具有體積小、振動頻率高、容易插入混凝土作功等特點，尤其是改進了連接裝置，更容易操作，是煤礦、建井的振動器。廣泛適用于有壓縮空氣氣源的建筑工程施工中，為各種干硬性和塑性混凝土振動搗實工作

結構和工作原理

風動混凝土振動器以壓縮空氣為氣源，葉片式氣馬達為動力，具有振幅大、頻率高、重量輕、結構合理、操作安全、維修使用方便等優點。該振動器分動力和振動兩部分。動力部分采用葉片式風動馬達，振動棒軟軸頭浮動插入風動馬達軸頭上聯接套內，待振動棒上外套插入后將手柄緊定合為一體。

1、氣動馬達部分由轉子、氣缸、上下端蓋、軸承等組成。

2、本氣動馬達采用予進氣側吹式，壓縮空氣由氣缸主風道進入氣缸，推動葉片，驅使轉子運轉作功。

3、氣缸主風道上有6只通風孔，排氣采用32只排氣孔相互交錯，從而使葉片磨損均勻。4、為相對增加葉片寬度，延長使用壽命，轉子上五條徑向等分槽銑成R75的圓弧槽

內配用葉片。

5、氣動馬達上、下端蓋內分別設計安裝203、305單列向心球軸承各一只，以承受軸向扭力。下端蓋處一只J型骨架密封圈，防止氣動馬達內壓縮空氣下竄，從而有效地保證氣動馬達傳動工作的可靠性和穩定性及使用壽命。^[1]

使用說明

1、在使用前應將排風套旋轉30度，使孔位對準，讓其排風通暢，在試運轉3-5分鐘后，檢查運轉是否正常，啟動是否靈活。如無異常，即可投入使用，如振動頭不動，可將振動頭與風馬達部分放直，在地面輕輕敲擊即可。

2、進風膠管內徑不得小于25毫米，風壓不得低于4-5公斤/平方厘米。

3、接供風管時要將管內和接頭處臟物吹凈，防止雜物進入氣缸造成零部件磨損或轉子卡住。

4、振動器使用中可根據現場使用要求，控制進風風壓即可調節頻率。

5、風動振動器停止使用，要將排風旋轉30度，使排風孔關閉，以免雜質從排風口進入氣缸。

6、風馬達進行維修時，上、下端蓋軸承腔要加足潤滑脂（2號鈣基潤滑脂SYB1401-62）保證軸承的潤滑。

7、如長期存放，應拆卸清洗，涂油封存，以免銹蝕。

8、如風馬達葉片磨損嚴重，將會卡住轉子，不能工作。此時即可旋下提把，用M10螺釘頂出端蓋，從而取出葉片修光毛刺或更新葉片。

 歐科真誠歡迎您的光臨!我們公司具有眾多優質老客戶，我們力爭將每一位客戶發展為終身客戶。我們也誠摯歡迎您的加入，讓我們攜手共進，共創美好的明天。 歡迎新老顧客來電垂詢洽談。如需其他參數或產品說明書 請來電聯系。
