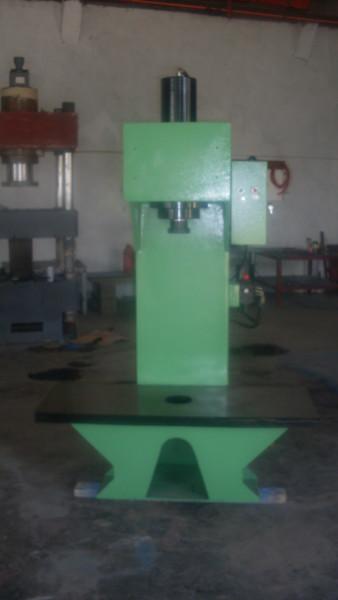

供應滕州單臂液壓機 小型單臂液壓機 單柱液壓機 滕州萬合

技術參數























































































































技術參數	Y41-20T			Y41-40T	Y41-60T	Y41-100T	Y41-200T		Y41-315T		Y41-500T
公稱力（KN）	200			400	600	1000	2000		3150		5000
液體工作壓力（Mpa）	20			20	30	28	28		28		25
喉深	200			200	260	260	300		360		500
壓頭行程	260			260	260	360	360		600		600
開口高度	360			360	360	500	500		800		800
回程速度（mm/s）	25			22	20	30	20		40		60
工作臺面	左右	500		500	600	600	600		800		1000
有效尺寸	前后			400	400	500	500		800		800
電機功率	2.2		3		5.5	7.5	11	15		30

可根據客戶要求定做

1、單柱液壓機的可選配件：

☆ 光柵安全保護裝置

☆ 行程、壓力、時間觸摸式顯示屏系統

☆ PLC可編程控制器

☆ 沖裁緩沖裝置

☆ 換模具用浮動導軌和滾動托架

☆ 多種形式移動工作臺

☆ 快速行程沖液裝置

2、單柱液壓機的用途和特點

單柱液壓機適用于壓制工藝，如彎曲、翻邊、擠壓、成型、以及校正、壓裝等。

本機器具有獨立的動力結構及電器系統，并采用按鈕集中控制，可實現點動，半自動操作方式。

本機器的工作壓力、壓制速度和行程范圍可根據需要在規定范圍內任意調節。并能完成上壓成型和定程成型兩種工藝方式，在半自動操作時，兩種工藝方式均具有壓制后保壓延時及自動回程動作。



3、機器性能與結構概述

3.1機身采用單臂式結構：它由工作臺、主缸、液壓動力系統及電器系統等部件組成。整機采用優質Q235鋼板焊接而成，經時效處理焊接應力。

3.2壓制缸噸位由一只活塞缸實現，缸體為優質45#鍛鋼，活塞桿表面經中頻淬火處理，使用壽命長。油缸主要部件采用優質材料密封圈，確保密封可靠。

4、液壓系統

4.1液壓系統裝置布置在機身內置。

4.2液壓泵站由油箱、高壓泵、電動機、換向閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設有放油塞，使清潔換油方便。

4.3液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。

5電器控制系統

5.1電器柜裝有空氣開關、繼電器等電器。

5.2對壓機的各種信號，限位與壓力動作實現程序聯鎖。

5.3設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。

6壓機操作方式

6.1壓機設有點動、半自動操作方式。

6.2行程可進行調整。

6.3操作面板上的按鈕除完成壓機的全部動作外，還有“急停”按鈕。

7安全保護

7.1設置急停按鈕，按下急停按鈕，壓機立即停止。

8設置工作環境

8.1電源：三相380V（+5%），50HZ.

8.2工作環境溫度：0～40℃.

9主要元件選購

序號     名稱

       生產商

1       電磁換向閥
                   山東濟寧泰豐液壓設備有限公司

2       高壓油泵
                      江蘇省啟東市宏達高壓油泵制造有限公司

3       電機

    山東貝得電機有限公司

4       行程開關（無觸點開關）
   正泰電器

5       主令按鈕開關
                正泰電器

6       壓力表

 杭州壓力表廠

7       交流接觸器
                   正泰電器

8       控制變壓器
                   正泰電器

9       自動空氣斷路器
             正泰電器

10     熱繼電器
                  正泰電器

11     時間繼電器
               正泰電器

12     密封圈
                     浙江西普力密封件公司
