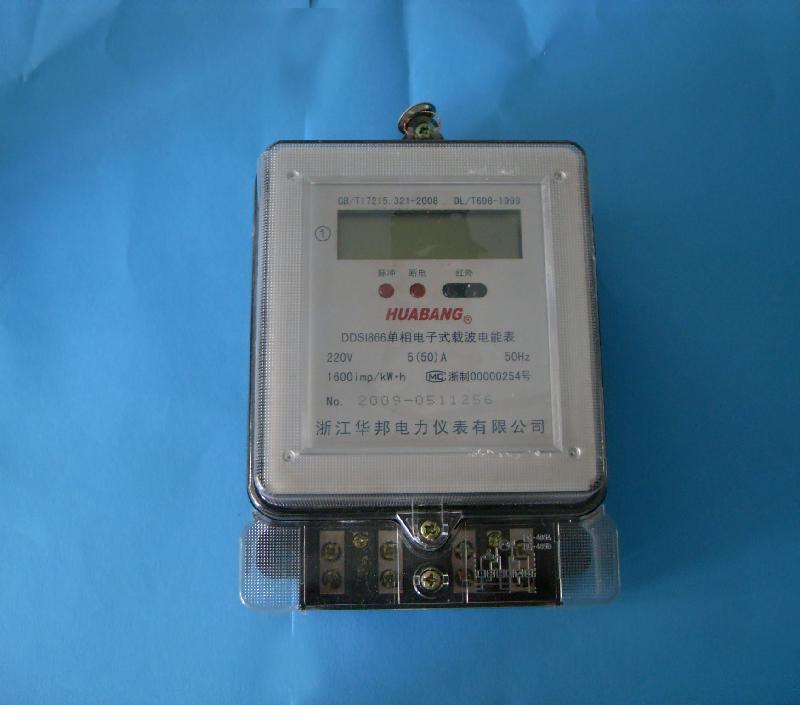

供應浙江華邦DDSI866載波表

概述

DTSI866/DSSI866型三相電子式載波電能表主要用于民用電量的計量，更好地均衡電網負荷。儀表采用液晶顯示，具有有功電能計量、遠紅外通訊、電力線載波通訊、遠程控制斷送電、超功率斷電報警及抄表日電量自動凍結等功能。

該儀表采用的MCU芯片PIC18LF4520和載波通信芯片PLCI37C以及電能計量芯片ATT7022B研制，是遠程集中抄表系統中的終端設備，實現了對用戶有功電能的計量，并利用低壓電力線作為通信介質與安裝在配變臺區中的集中控制器保持可靠的通信連接，以半雙工通信方式將其電能量等數據傳輸?shù)郊衅?，是居民用電、?shí)施遠程抄表本儀表綜合技術指標符合中華人民共和國國家標準GB/T17215.321-2008《1級和2級靜止式交流有功電度表》的要求，紅外通信符合DL/T645-1997《多功能電能表通信規約的要求》。符合中華人民共和國電力行業標準DL/T698-1999《低壓電力用戶集中抄表系統技術條件》。

功能特點

1、三相有功電能計量。

2、反相有功電量計量

3、電力線遠程集中抄表

4、遠程拉合閘控制功能，有預跳閘指示

5、采用軟件擴頻方式進行電力線載波通訊，準確、可靠、抄讀能力強

6、相互自動中繼功能

7、超功率斷電報警，超功率負荷值可設

8、電量存儲功能，存儲上3月歷史電量。自動抄表時日可設

9、有功電能計量，長期工作不需調校

10、兩級密碼功能，00級為清零密碼，01級為編程密碼，00級可修改01級，01級不能修改00級，同級密碼可相互修改

11、紅外編程和電力線載波編程可選

12、液晶顯示，并且具有停電閃爍顯示功能

13、紅外通訊：通過遠紅外口和儀表進行編程和抄表

14、凍結功能，每日凍結電量能夠保持7日，每小時整點電量能夠保持上24小時

15、廣播校時功能，不允許在23：50~00：10范圍內實施廣播校時，必須在年月日相同時才允許校時，每日允許校時一次

16、可通過載波或紅外進行日期和時間設置

17、電量可清零，在不短接編程跳線時，電量超過10kWh不允許清零，電量10kWh以下只允許清零5次，電量清零的同時也將歷史數據清零；通過載波或紅外還可以將當前電量初始為任意值，同時將歷史數據清零，但需要編程跳線的配合

18、支持總清命令，所有用電記錄

19、輸入輸出接口

①帶光耦隔離的無源脈沖輸出接口

②紅外遙控編程及抄表接口，參照DL/T645-1997標準

③帶光耦隔離的無源秒脈沖信號輸出接口（擴展功能）

技術規格

時鐘誤差：優于0.5秒/天

載波通訊：擴頻系列31位，中心頻率120K，帶寬15KHz

參比電壓：三相四線3*220/380V；三相三線3*100V、3*380V

參比電流：3*1.5(6)A、3*3(6)A、3*5(20)A、3*10(40)A、3*15(60)A、3*20(80)A、3*30(100)A

準確度等級：1.0級/2.0級

具有防潛動邏輯設計

標準工作溫度：-30℃~70℃

極限工作溫度：-40℃~75℃

相對濕度：≤90%

外型尺寸：233mm*143mm*67mm
