圖10-2 漏爐報警原理圖
圖10-2是漏爐報警的原理圖，工作原理如下：電源經過變壓器降壓，橋式整流，電容器濾波變成一個直流安全低電壓U，通過限流電阻加在兩個電極之間，正常時爐襯電阻較大，電流表指示一個小的電流范圍。當爐襯變薄時，電阻減小，電流變大，漏爐時表的電流更大，從而是原設定的運算放大器動作，三極管導通，集電極的繼電器動作，繼電器的觸頭一方面用鈴聲報警，另一方面控制中頻電源控制板使其停機。兩個電位器分別設定電流表的指圍。
應用爐襯檢測裝置需要安裝底電極。直流低電壓U加在感應線圈膠泥與爐襯間的不銹鋼網與底電極之間。爐襯正常時電阻很大，電流很小，裝置顯示屏（或表頭）上的相應參數較小。如果發生爐襯低電阻現象(爐襯變薄、金屬液大面積滲漏都會造成爐襯低電阻)，這時電流很大，裝置顯示屏（或表頭）上的相應參數就大，如數據大到超過用戶設定的報警參數，報警裝置工作報警，此信號也可聯動變頻裝置停機，是否聯動由用戶決定。
2報警裝置的安裝
爐底電極用Φ l～2mm的非磁性不銹鋼絲制成，共設置8～18根(根據爐子大小)，如下圖所示。不銹鋼絲通過爐底小孔和磚縫引入，呈放射形布置。鋼絲通過的磚縫應用耐火泥漿堵塞封嚴。不銹鋼絲應有足夠的長度，爐底石英砂層打結完成后，使不銹鋼絲能露出砂層10一20毫米，剪去太長的部分，并將其折彎，使露出部分和石英砂層的表面平行。這樣，當坩堝吊入時能保證不銹鋼絲和鐵坩堝接觸良好。鐵坩堝熔化后，鋼絲始終和鐵液相接觸。爐襯中修時，在爐底的不燒結層能找到原鋪設的不銹鋼絲，并將其接長，安裝的方法同前述。從爐底小孔引出的不銹鋼絲應合為一股，并套上耐熱瓷管，防止不銹鋼絲和爐底鋼板接觸，而引起接地短路。每次熔化前都必需檢查底電極不銹鋼絲、液態爐料和爐襯壁厚檢查裝置的輸入端四個環節都需良好接觸，如有問題必須檢修好后才能投入工作。檢測裝置與爐子的接線為：雙色線接地。紅色線與和感應圈相連的銅排連接，另一根導線與爐底電極相連，導線應采取雙重絕緣。電源線接交流220V電源。
3操作簡要說明
爐襯厚度檢測裝置正常工作時，電源指示燈亮，報熄滅。當爐襯發生低電阻現象或感應線圈對地有短路現象時，報點亮，蜂鳴器發出報警聲。

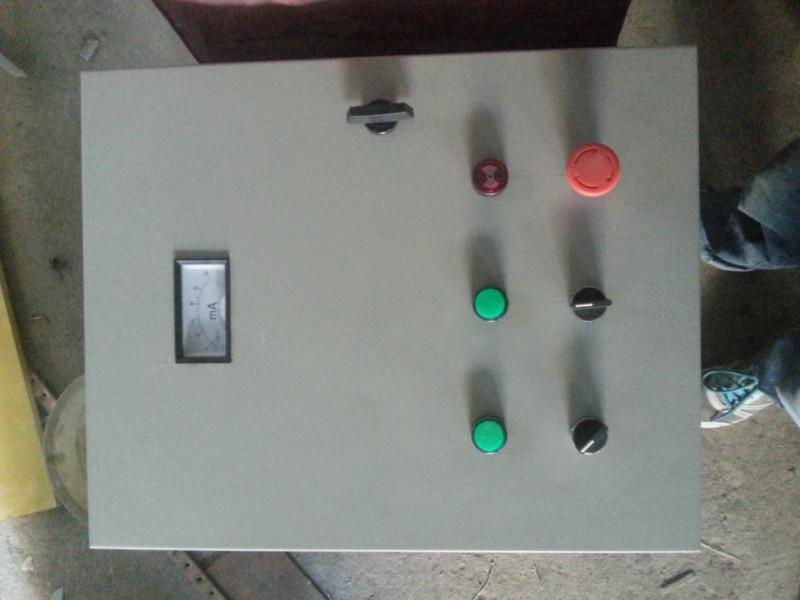

圖10-3 漏爐報警器面板
檢測裝置帶有工作/檢測按鈕，裝置正常時，按下檢測按鈕，報點亮，蜂鳴器報警。檢測在開爐前進行，在開爐時不準使用。按下工作按鈕可解除報警，并恢復檢測裝置重新工作。工作按鈕和檢測按鈕是用一按鈕，利用狀態不同進行切換。如檢測裝置不報警，那么可能是由于爐襯電阻變小而引起。當然，這只是初步判斷，不能作為依據。檢測裝置的報警值可由內設電位器根據實際情況用戶自行掌握調節。數字顯示表（或表頭）顯示實時檢測值，顯示值越大說明爐襯電阻值越小，爐襯變薄。
附圖：漏爐報警器原理圖
漏爐報警器漏爐板原理圖 西安科奧機電設備有限公司經陜西省工商局批準注冊登記，具有獨立的法人資格，專業從事各種工業電氣控制及電爐制造,并集科研、開發于一體的實業公司，是中國鍛協、鑄協、中國電源協會及工業爐學會的會員單位。我公司所生產的產品已廣泛用于晶體生長、金屬冶煉、加熱、熱處理（淬火、回火）釬焊、彎管、燒結及工業自動控制過程，已有數百套優良的中頻感應設備運行在航空航天、石油化工、兵器、冶金、機械制造等行業，并為一汽、二汽、重汽、南汽、西航等公司提供了精良的設備。
我公司位于西安未央?yún)^(qū)三橋鎮灃惠路21號，擁有廠房及辦公司樓面積2273M，員工58人，年生產能力中頻加熱設備50多臺（套），生產值960萬元。公司下設總工辦、生產部（電氣車間、機械車間）、質檢部、電氣技術部、機械技術部、財務部、銷售部、辦公室等部門。公司擁有一批在電加熱設備設計制造方面具有十幾年工作經驗的技術骨干，大專以上工程技術人員21名，占公司人員總數的35%，公司組織機構設置合理，人員配備精干，做到滿負荷運轉。加之企業靈活的運行機制，使公司處于行業的前列，并贏得了廣大用戶的信賴，使我公司的產品全國各地。
