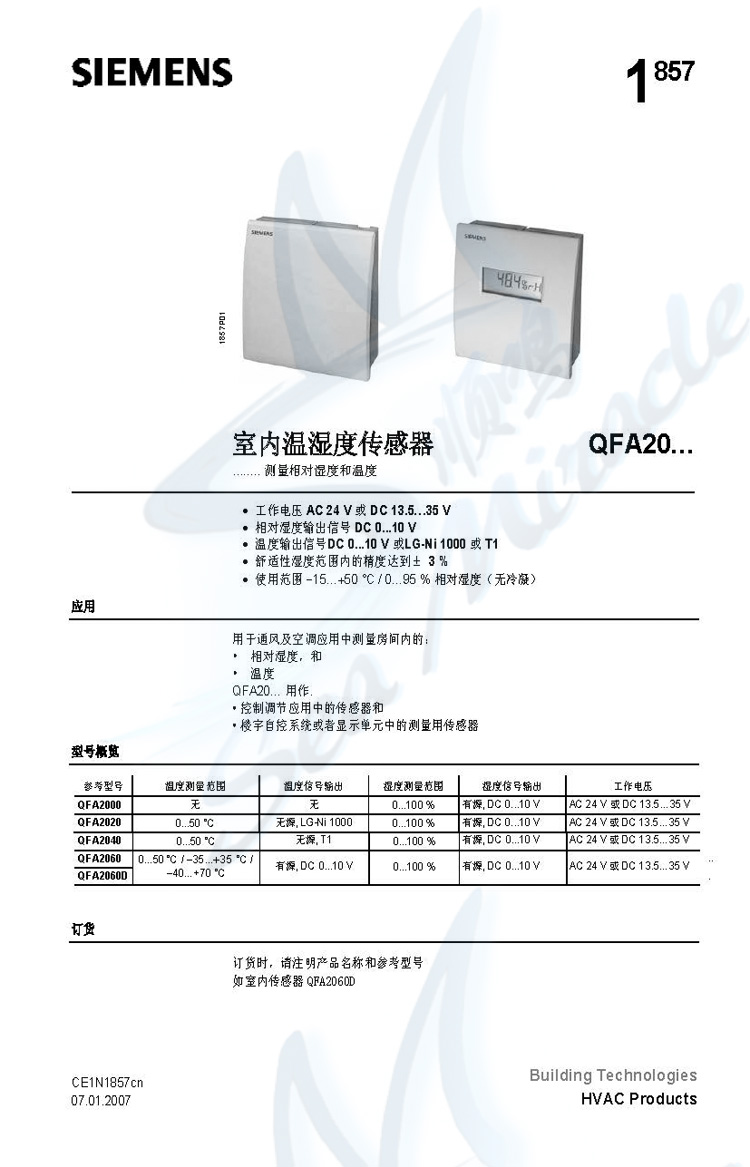

工作電壓 AC 24 V 或 DC 13.5…35 V
相對濕度輸出信號 DC 0...10 V
溫度輸出信號DC 0...10 V 或LG-Ni 1000 或 T1
舒適性濕度范圍內的精度達到±3 %

用途
用于通風及空調中來獲取房間內的：
? 相對濕度，和溫度
QFA2060/QFA2060D用作控制用的傳感器
? 樓宇自控系統或者顯示單元中的測量用傳感器

型號概覽

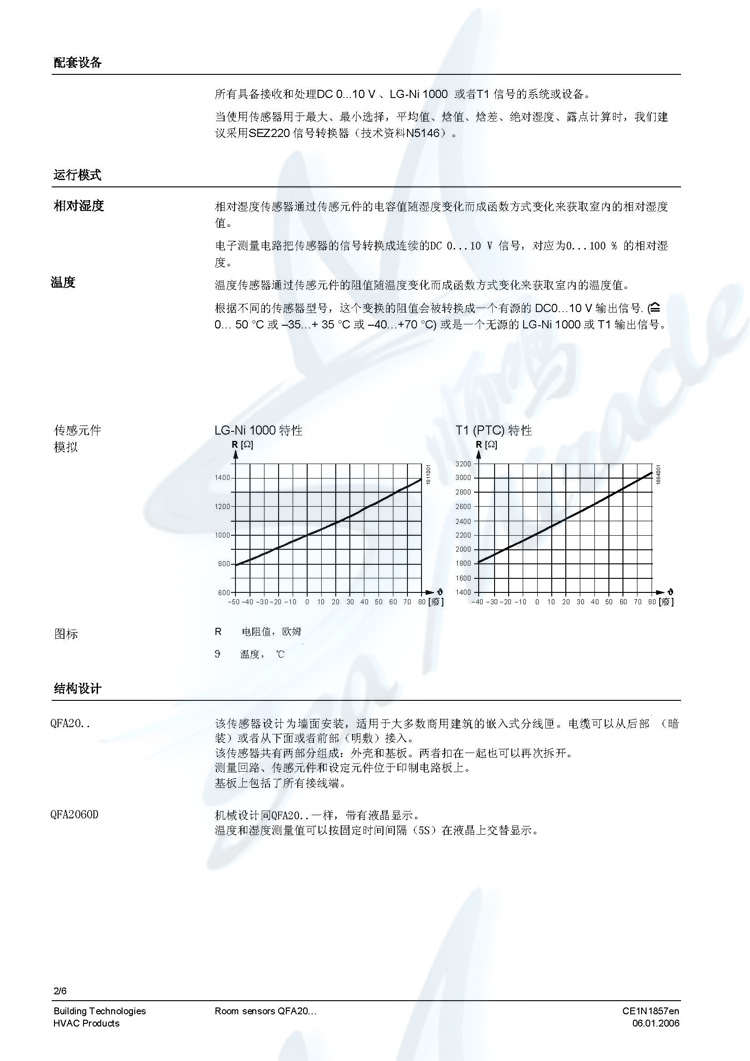

運行模式
傳感器通過傳感元件的電容值隨濕度變化而成函數方式變化來獲取風管內的相對濕度值。
電子測量電路把傳感器的信號轉換成連續的DC 0...10 V 信號，相對應為0...100 % 的相對濕度。
傳感器通過傳感元件的阻值隨溫度變化而成函數方式變化來獲取風管內的溫度值。
根據不同的傳感器型號，這個變換的阻值會被轉換成一個有源的DC0…10 V 輸出信號
( 0… 50 °C or –35…+35 °C) 或是一個無源的LG-Ni 1000 或 T1 輸出信號

構造設計
該傳感器設計為墻面安裝，適用于大多數商用建筑的嵌入式分線匣。電纜可以從后部（暗裝）或者從下面或者前部（明敷）接入。
該傳感器共有兩部分組成：外殼和基板。兩者扣在一起但是可以再次拆開。
測量回路、傳感元件和設定元件位于印制電路板上。
基板上包括了所有接線端。

QFA2060技術參數
工作電壓 AC 24 V ± 20 % 或者 DC 13.5...35 V
頻率50/ 60 Hz at AC 24 V
能耗≤ 1 VA
允許的電纜長度參見技術參數
23 °C 和 AC 24 V 時的測量范圍
0...95 %. ± 5 %
30...70 % ± 3 %
溫度相關性≤0.1 % r.h./°C
時間常數2 min
允許的空氣流速20 m/s
輸出信號,線性( U1 端子) DC 0...10 V 0...100 % r.h., max. ±1 mA
測量范圍0...50 °C / ?35...+ 35 °C
傳感元件NTC 10 kΩ
測量精度
15...35 °C ± 0.8 K
? 35...+50 °C ± 1 K
時間常數 8分鐘 (根據氣流速度和墻體熱狀況有所不同)
輸出信號,線性( U2 端子) DC 0...10 V 0...50 °C / ? 35...+ 35 °C    max. ±1 mA

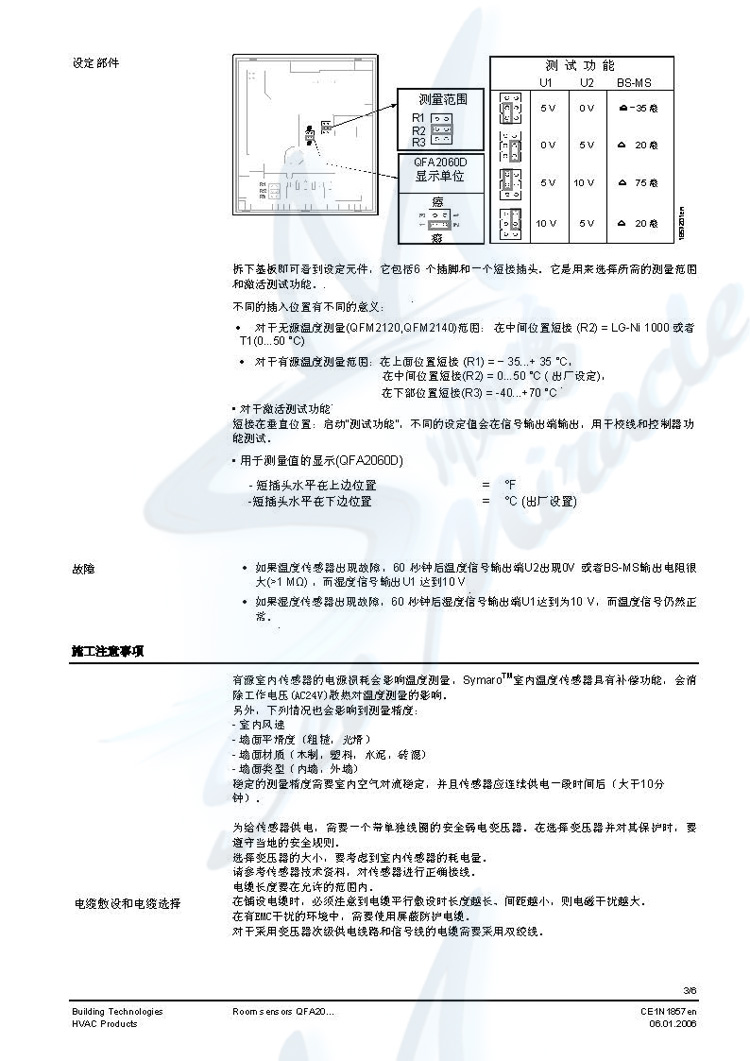

內部接線端子
G, G0 工作電壓 AC 24 V (SELV) 或 DC 13.5...35 V
U1 信號輸出 DC 0...10 V 為相對濕度 0...100 %
U2 信號輸出DC 0...10 V 為溫度范圍 0...50 °C (R2 = factory setting) 或? 35...+ 35 °C
