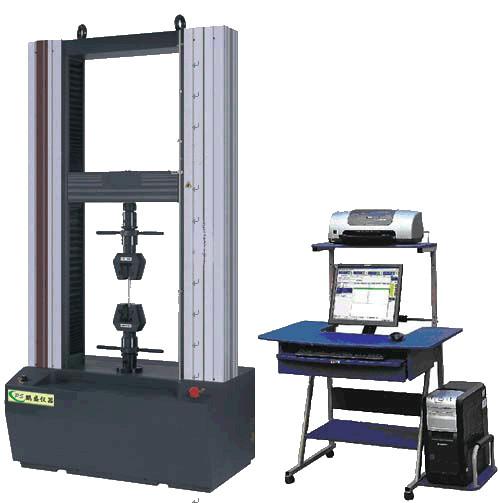

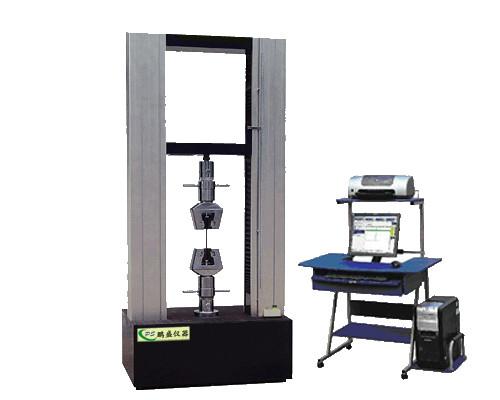

供應雙柱東元伺服拉力機/伺服驅動器

PS-282L全電腦拉力試驗機

本試驗機廣泛用于各類,包裝膠帶，五金，金屬，橡塑料，鞋類，皮革，服裝，絕緣體，電線，端子，等各類材料,測試其拉伸、壓縮、彎曲、剪切、撕裂、斷裂、剝離、抗壓、穿刺等各類力學性能測試，還可以實現恒應力、恒應變、蠕變、松弛、軸向、徑向等多閉環試驗。

可根據GB、JIS、ASTM、DIN、 GB/T 16491-2008 、GB/T12160-2002、GB/T16825-2008等標準.自動求出;抗拉強度、屈服強度、伸長率、定伸長應力、定應力伸長、彈性模量等參數。采用WINDOWS XP系統，可無擴充測試條件參數或測試結果報告參數，測試結果以批次保存為Excel表格數據。;實時顯示測試曲線，對測得的資料進行存儲分析，印報告曲線。具有靈活多變的接口及控制方式，以繪制多種特殊曲線。
 性能特點：

1.WINDOWS XP系統，可無擴充測試條件參數或測試結果報告參數。

2.實時顯示測試曲線，并對測得的數據進行存儲分析，打印報告曲線。

3.具有靈活多變的界面及控制方式，可以繪制多種特殊曲線。

4.使用者可自行設定實驗之報告格式及報告內容，信號讀取速度300次/秒。

5.高質感高強度鋁合金擠制成型螺桿罩，輕巧流線，明亮大方，華貴無比。

6.高工藝加工線條洗鏈，利落的機件，表面噴砂電鍍或冷色烤漆等處理，凝聚出高雅，精致價值感。

7.標準化夾具連接套，規格標準化，更換各式夾具方便快捷。

8.高性能東元伺服馬達和東元變速箱具抗熱，低音，防震之效果，及高速高頻率的定位功能，搭配時規皮帶，提供高精度，低噪音的轉動組合保證十萬次無漂移，具有多種保護方式，可使試驗運行安全可靠。

9.操作簡單飛梭調速，在荷重范圍內，可快速操控，實現多種夾具位移定速。

10.高穩定度無間隙，無磨損滾珠螺桿，可噪音及機臺共振：配合時規皮帶輪，確保橫桿位移水平度及試件受力均勻度。

11.采用高精度防爆傳感器,重復性誤差（再采性）0.01%，溫度自動補償-10%--+40%C，安全系數150%，超載250%。

12.自動化荷重自動歸零，換擋及校正，破斷點自動檢出，橫擋自動回位，曲線自動顯示，橫擋位移自動測量。

13.高智慧圓形操控界面，功能完整，300次/秒數據采樣頻率，自動記憶，分析測試過程中之資料，對檢測能做最之記憶與結論。

 1.采用東元伺服電機及伺服驅動器（如圖1）

 2.東元變速箱，其優點是結構緊湊，間隙小、精度高，使用壽命長。

            3. 具有多通道載荷及變形測量：

  4. 采用高精度臺灣上銀研磨級滾珠絲桿，（如圖2）比傳統絲桿會更平穩耐用。

1.結構：
a）微機控制電子試驗機采用雙柱型龍門式結構，下部：拉伸：壓縮、彎曲。
b）高精度精密滾珠絲杠：驅動中橫梁上下移動，傳遞負荷
c）同步齒形帶行星減速系統：帶動絲杠轉動加載

2.工作原理：
東元伺服電機驅動同步減速系統和高精度精密滾珠絲杠帶動活動橫梁上、下移動，施加載荷，完成各種試驗。

3.測量系統：
負荷、變形和位移都為閉環控制，見如下示意圖。


軟件性能：
1）Windows-XP操作系統；

測試軟件、 定速度、定位移、定荷重、定荷重速率、定應力速率、定應力、定應變速率、定應變、應力速率→應變速率加之多種階段轉換控制菜單可自由組合成無窮的多階控制模式：位移＞＝、位移＜＝、荷重＞＝、荷重＜＝、屈服點、斷點比例、應力＞＝、應力＜＝、應變＞＝、應變＜＝、循環及嵌套循環控制等。

軟件主界面；

選配夾具；

2）技術參數

容量選擇:  5000kg、10000kg、20000kg

單位切換:    kg、Ib、N、KN

荷重分解度:    1/200000或1/300000

荷重精度： ±0.5%

力量放大倍率:   *1 *2 *5 *10 *20 *50 *100七段自動切換Auto-Range

行程（不含夾具）：1000mm

有效寬度：430mm

測試速度：0.001--500 mm/min

速度精度：±0.5%

位移分解度：0.001 mm  數據采樣頻率500HZ

軟體：全閉環電腦系統測試軟體

傳動機構：東元伺服馬達+東元變速箱+臺灣上銀滾珠絲桿

體積（主機）：76*65*220cm

主機（重量）：800 kg

電腦：拉力機電腦及測試軟件

治具：標準夾具一套

電源：220V/50HZ
