供應三輥卷板機報價
西安市三輥卷板機廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 13679186788 郵箱： 2443023419@qq.com
傳真： 029-83248952 地址： 陜西 西安市
郵箱：
手機：

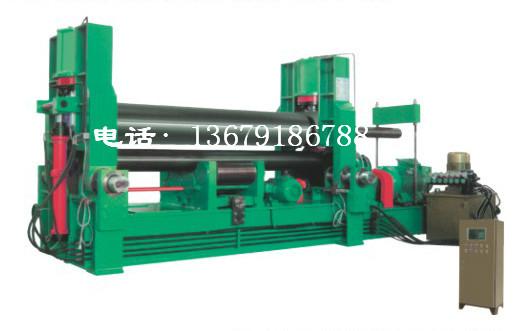

三輥卷板機主體概述
該機屬于液壓型三輥卷板機，用于常溫狀態下將鋼板卷成圓筒形；
上輥可以垂直移動、水平移動；
預彎通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現；
滾圓時通過電機、減速機帶動兩下輥進行；
由于下輥的標高不變，所以便于進料和操作；
設有對料裝置；
采用PLC控制，輥子位移采用數字顯示。
設備主體結構是由上輥裝置、下輥及水平移動裝置、托輥裝置、主傳動裝置、翻倒裝置、左右側機架、底盤和平衡裝置等組成。
上輥裝置
上輥裝置由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。
兩主油缸提供卷制板材所需的加壓力，主油缸工作壓力為20 MPa。
雙列調心軸承采用低速、重載的調心滾子軸承。
上輥呈鼓形，設計時以上輥加壓力的負荷系數0.7均布載荷來預置補償上輥受力變形撓度。
下輥及水平移動裝置
下輥裝置由下輥、下輥軸承座、下輥輸入齒輪、下輥滑動軸承等組成。
水平移動裝置由水平移動電機提供動力，通過蝸輪蝸桿箱、蝸輪蝸桿、絲桿絲母機構帶動上輥裝置的水平移動，實現板材的非對稱卷制。
下輥主傳動提供動力，通過主傳動輸出齒輪、下輥輸入齒輪、開式傳動扭矩至下輥。
托輥裝置
托輥裝置由托輥、絲母絲桿機構、斜楔機構等組成。托輥共一組每組四根，根據卷制板材規格的負荷大小，進行上下調節。
主傳動裝置
主傳動裝置由主電機、ZSY硬齒面減速機及皮帶輪機構組成，對兩下輥分別傳動。
翻倒裝置
翻倒裝置由滑枕、翻倒油缸等組成。
翻倒油缸活塞桿鍍鉻處理。
翻倒裝置的翻倒，便于制品沿輥子軸向方向取出。
