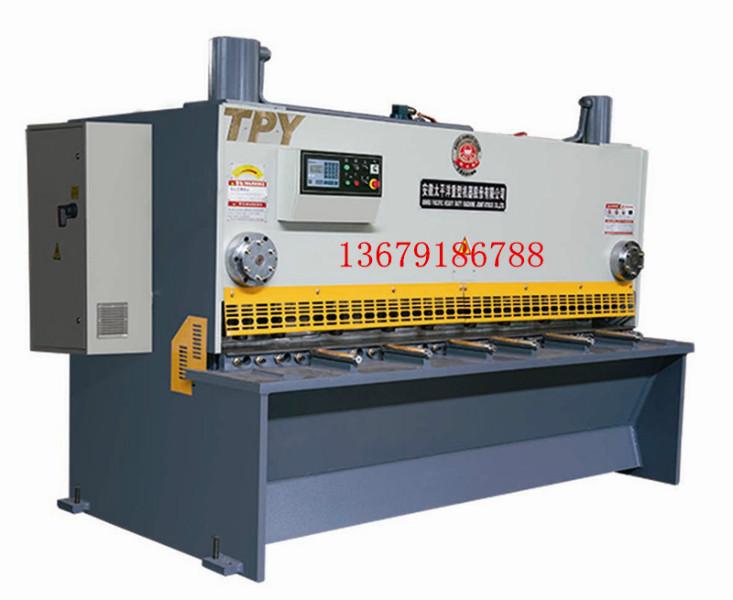

供應QC11K系列液壓閘式數控剪板機

QC11K系列液壓閘式數控剪板機性能與特點：

 機器型號：QC11K- 12*3500

1、機器主要技術參數：

2：主要配套件清單

1：液壓系統：力士樂型液壓控制單元

2：油泵：上海啟高高向柱塞泵

3：油缸密封件：美國PARKER全套密封，組件為特康格萊圈，特康斯特封，防塵圈等

4：高壓管道：高精度無縫鋼管，并經酸洗磷化工藝

5：全套日本NOK管道密封件

6：聯軸器：德國KTR

7：主電機：安徽寧國金華銀

8：油漆：江蘇

3：主要性能及特點

機器特點及標準配置

1.  機架采用全鋼整體焊接結構，有足夠的強度及剛性，并通過高頻振動內應力，保證機身的整體精度。

2.  采用大型落地鏜銑床，用一次加工法，作精密加工，以確保加工精度。

3.  三點滾輪支撐液壓閘式結構。

4.  液壓系統采用整體式邏輯回路，經由順序閥控制，蓄能器回程，動作平穩，噪音低，維護簡單。

5.  采用液壓系統控制刀板上、下運動。

? 采用高強度矩形，四個刃口均可使用。

? 滾軸式工作臺送料裝置及前托料裝置，送料方便，并保證工件在運行時不被劃傷。

6.  壓料裝置采用整體回路及獨立式并列壓緊缸，且壓料裝置裝有橡膠墊,當板料不平時，可自由伸縮壓緊在板料上，且壓緊力也可隨板料材質及厚度自動調整，不傷板面。

7.  刃口間隙電機快速調整，操作簡易，以適應不同板厚及材質的剪切需要。

 標配A60剪板機數控系統是由南京天創電子技術有限公司與英國TETRA數控公司聯合開發的新一代剪板機折彎機機床數控系統，該系統包含以下功能：

l        油缸行程與后擋料高精度定位控制

l        剪切折彎過程控制，剪程與油缸行程控制

l        可編程閥組輸出控制（PLC功能）

l        單邊定位與雙邊定位

l        單步加工與多步編程加工

l        自動退讓功能

l        手動對數示教，自動尋參功能

l        公英制轉換

l        中/英文多語言顯示

l        工業液晶屏全中文顯示

8.  剪切行程通過系統進行控制剪切長度調整，使不需要完成整個循環，節省了工作時間，增加了行程次數，即提高了生產效率。

9.  燈光線影對線裝置，便于畫線剪切。

10.            液壓電控調整剪切角度。剪切角可在規定范圍內調整。剪切薄板時可進一步提高剪切質量，剪切厚板時可增加被剪板材的厚度。在剪切狹窄的條料時剪切角調整顯得特別有用：較小的剪切角可減少條料的扭曲變形

11.            電動后擋料裝置，自動單向定位，控制精度高，不用手動微調。

12.            電氣控制集中可靠：

? 動力設施均設于機身內，通過對控制面板上的按鈕進行操作來控制和實現。

? 設有腳踏開關，可通過其直接對剪切動作進行操作，方便快捷。

? 主要電氣元件選用正泰產品。

? 活動式安全防護欄，可保護操作者的安全，并能清楚的看到剪切的情形，既安全，又方便。

? 采用熔斷器來對控制電路的短路進行保護。

? 電機的過載和短路，通過空氣開關進行保護。

? 操作面板和腳踏開關，均設有急停開關按鈕，在操作錯誤時，可及時停機。

13.            液壓系統安全可靠

?        液系統集成塊設有直動式安全溢流閥，以確保準確的壓力調整。

?        為保護油泵的安全，在泵頭處特設有管式單向閥，以避免油壓對泵體的沖擊。

4、機器噪聲測量標準：

A計權聲壓級LPA≤82dB（A）

A計權聲功率級LWA≤94 dB（A）

5、機器執行的標準：

JB3175-82        《擺式剪板機技術條件》

JB/GQF2011-86   《剪板機質量分等標準》

JB/T1826-91      《剪板機型式和基本參數》

JB5197-91        《剪板機技術條件》

6、機器關鍵元器件明細表

7：隨機資料及附件

8：用戶方應給與的配合

1：液壓油：46#低凝抗磨液壓油，

2：電源：380V，50HZ。電壓波動小于38V。

3：環境溫度：0°-+40°。

4：環境濕度：相對濕度20-80％RH（非冷凝）

5：遠離強震源及電磁干擾。

6：少灰塵，無有害物質及腐蝕性氣體的環境。

7：地基按供方地基圖準備。

8：用戶方應挑選具有中專以上人員進行培訓，并做長期操作安排。
