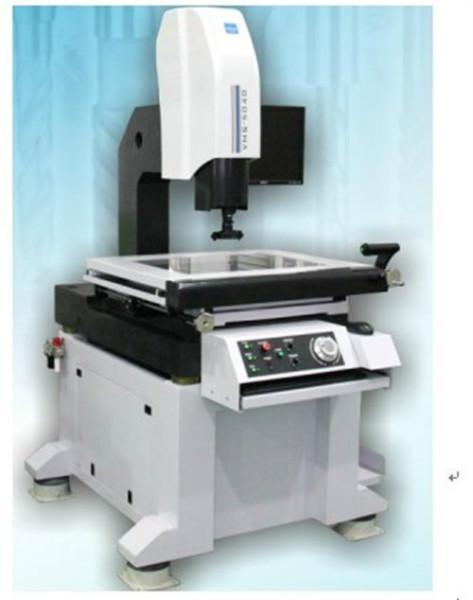

二次元維護二次元銷售特維尼科技

【二次元】_二次元維護_特維尼科技由特維尼科技提供。二次元、特維尼科技、二次元銷售是深圳市特維尼科技有限公司2014年全新升級推出的

技術參數型號：QE-6050量程：600X500X180外觀尺寸：1200X1050X940重量：350KG承重：25KG精度（3.0+L/75）um重復精度：0.003mm分辨率：0.001mmCCD：sony芯片1/3 CCD 彩色光源：3排環形LED冷光源，亮度可多級調節。光學系統：可變倍，放大倍率：20-120X軟件：VMM2.2C測量軟件工作環境：溫度20正負2° 溫度40%-70%振動＜2°C/hr低于15HZ電源：90-264VAC.47-63HZ，10Amp
主要特征采用高精密花崗巖底座、立柱，保證機械系統的穩定性。反射光和透光采取連續可調的LED冷光源，避免造成被測物體的熱變形。手搖式操作，可切換快速移動；前置Z軸手輪，方便操作；測量軟件界面友好，易學易用；完善的自動尋邊去毛刺功能，減少人為誤差，提高工作效率；自動聚焦指示功能，方便用戶與AutoCAD等軟件接口；可視化編程，用戶可根據導入的DXF文件進行編程，適用批量檢測；圖文并茂的報表輸出功能，輕松輸出檢測結果。

全自動CNC3020影像測量儀

CNC3020產品配置：

有效測量行程(X*Y*Z) ：300 mm×200mm×200 mm
Z軸調焦升降測量范圍：≤200mm
分辨率：0.001mm
X、Y軸坐標示值誤差：U≤(3+L/200)μm
金屬臺面尺寸：640mm*410mm
玻璃臺尺寸：229mm×329mm
承載重量：25 kg
影像系統： 日本 SONY CCD 彩色分辨率工業攝像機 CCD，
物鏡：美國 NITAR 鏡頭可連續變倍光學放?倍率 0.7×-4.5×
視頻總倍率：30X～190X,配 2X 物鏡時，總視頻放大倍率可達到 380X

光柵尺：高精度精密光柵尺,分辨率 0.0005mm

操作方式： 三軸日本伺服電機 三軸運動速度可達： 1500mm/min 三軸定位精度： 0.001mm

傳動方式：X、Y、Z 軸均采用馬達驅動滾珠絲桿傳動的型式
主機外形尺約：850 mm×640mm×980 mm
儀器總重：約 250kg
測量測軟件：全自動測量軟件 智能測 量 儀 測 量 軟 件

電源：AC 220±5V、50Hz    使用環境：溫度 20±3 ℃，濕度 35%-65%

特殊功能
1.軟件控制光源。上光源為四相燈，下光源為直光源，增加機器適應性能。

2.量測工件無需調節擺正，軟件提供坐標平移、旋轉、擺正。

3.直接在影像及幾何區標注/移動尺寸。直線修剪、延伸、倒角功能。

4.幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。
