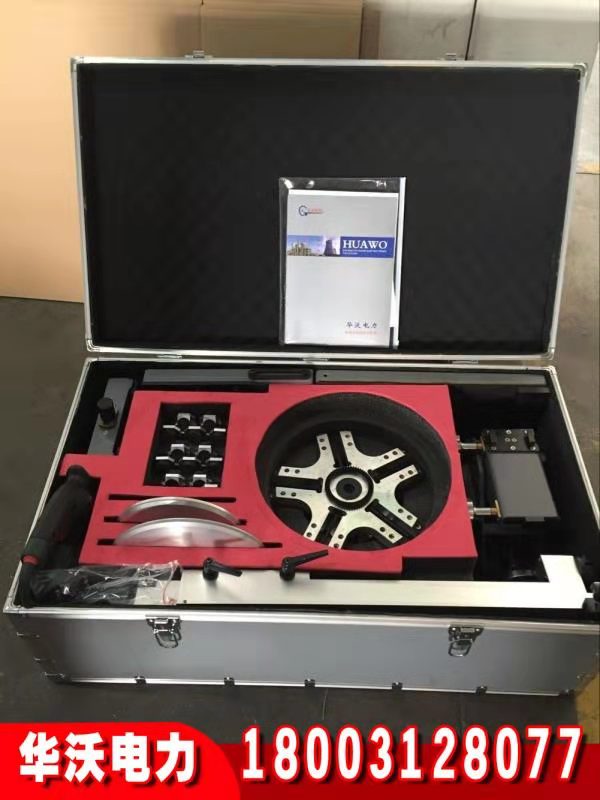

供應現場閥門研磨機M-600丨臺北閥門研磨機

現場閥門研磨機M-600丨臺北閥門研磨機

一、現場閥門研磨機M-600 概述

    現場閥門研磨機M-600具有效率高、攜帶方便、操作簡單，可以在管道現場修復閥門密封面等特點

 二、現場閥門研磨機M-600技術指標

    a) 研磨直徑：D=Φ225～Φ630mm可調

    b) 適用閥門通徑：DN200-600mm

    c) 電機功率：1300W

    d) 調整深度：900mm

    e) 輸入電壓：220V

    f) 操作重量：25kg

    g) 開口尺寸：B=65mm

    三、現場閥門研磨機M-600安裝

    a) 按圖1調整螺桿18將固定底座17固定在閥門體19上。

    b) 將調整支架15用螺桿16固定在底座17上。

    c) 將研磨爪1安裝在研磨盤2上。然后裝在聯接盤3上。安裝前先量好閥體被研磨面的中心直徑。然后選擇合適的研磨盤和研磨爪進行調整，以研磨爪1上的研磨片能全部覆蓋閥體的被研磨面并且研磨片位于被研面中心為佳。研磨盤2有不可調式Φ220、Φ240、Φ300、Φ350和可調式Φ190、Φ300共六種，研磨爪1有62mm、85mm、108mm、203mm四種各5件。I號研磨盤加I號研磨爪研磨范圍為Φ130～240mm，ΦI號可調研磨盤加II號研磨爪研磨范圍為Φ170～Φ285mm，II號可調研磨盤加III號研磨爪研磨范圍為Φ270～Φ440mm，II號可調研磨盤加IV號研磨爪研磨范圍為Φ410～Φ630mm。

    d) 將伸縮臂4裝入方管6，轉動手柄8夾緊。

    e) 將方管6裝在調整支架15上，轉動手柄7夾緊方管6，并把擺角滑架上的球頭裝入調整架后邊的定位孔中，旋轉螺釘10鎖緊。

    f) 將電機11的六方軸裝入伸縮臂中的六方孔中，用后邊的螺釘12鎖緊。

    g) 轉動手柄14和9使研磨爪1上的研磨片準確對正并貼靠在閥體19的被研磨面上。

    h) 用金剛石磨片研磨時，可加水進行冷卻。

    i) 研磨帶法蘭的閥體。（見圖6）

    j) 研磨不帶法蘭的閥體。（見圖7）

    k) 研磨聯結法蘭。（見圖8）

    l) 研磨閘閥閥板。（見圖9）

    m) 研磨帶栽絲（螺桿）的閥體。（見圖10）

型號 M-600
型式 便攜式
生產廠家 保定市華沃電力設備廠
廠家地址 保定市南市區東二環299號
