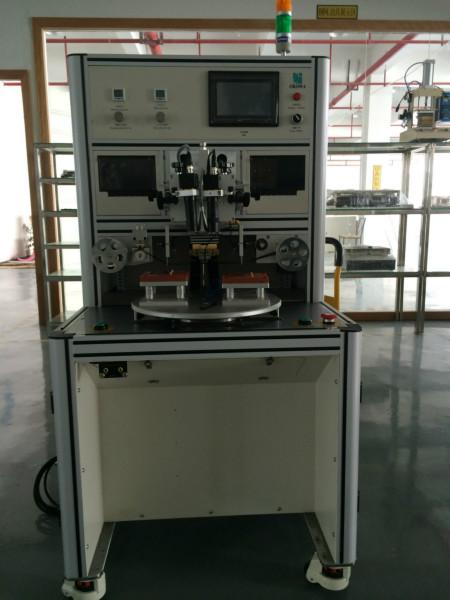

供應雙工位FPC熱壓焊錫機 華東地區廠家直銷脈沖熱壓焊接機

一、工作原理與適用范圍：

工作原理：脈沖熱壓機是通過在熱壓頭上加載一定的脈沖電壓，使熱壓頭發熱，將與此相連接的物體升溫，當溫度升到焊錫熔點后（即升到事先設定的溫度后）,將與此相連的物體間錫熔融并將其連接在一起。

用途：脈沖熱壓機應用在以下產品生產工藝中：USB排線焊接、軟排線FFC與軟性線路板FPC或硬性線路板PCB的焊接、TCP與線路板PCB或軟性線路板FPC之間的焊接、軟性線路板FPC與線路板PCB之間的焊接等。

優點：當那些不能使用正常SMT＋回流爐進行焊接的器件，使用烙鐵進行焊接時容易出現焊接外觀不一致、不平整，容易出現虛焊以及容易焊壞產品。而脈沖熱壓機則不同于恒溫烙鐵，脈沖熱壓機在通電瞬間即可達到所要溫度，而一旦焊頭兩端不加電壓，瞬間即可達到室溫，而且焊頭平整，所以焊接出來的外觀平整一致，極少出現虛焊不良。

二、規格與性能：

電源：AC220V±10%，50Hz，3000W

工作環境：10-60℃，40%--95%

工作氣壓：0.4—0.7 Mpa

焊接壓力：2—18 kgf

升溫設置：一段到四段

溫度設置：室溫---450℃

熱壓時間：1---99秒

熱壓精度：pitch 0.14 mm

機身尺寸：740mm（L）×720mm（W）×1400mm（H）

重量：約 180 kg

四、設備的安裝方法及要求

1、環境要求：該設備應安裝在干燥、無粉塵、無腐蝕性氣體、溫度在10℃——60℃的環境中。

2、按裝箱單檢驗各附件是否齊全，根據廠房結構及生產需要將設備移至合適位置安裝。

3、將設備放置平整的地面，并將設備墊實，在工作臺面上放置水平儀，觀察水平儀，將機座調平。

4、檢查各零部件有無松動及異常情況。

5、按電器接線圖的要求安裝地線，其規格應選用截面積大于2mm的軟銅芯絕緣線，接地電阻不大于4Ω。

6、本機采用單相電輸入，輸入電壓220V，頻率50HZ。

五、操作方法

1. 接上主氣源，打開氣壓閥，氣壓調至0.4 --- 0.7MPa；

2. 打開電源，設定生產溫度、時間、壓力等參數 (顯示觸摸屏中文操作)；

3. 調試平臺（治具）與壓頭的接觸位置；

4. 放置產品于平臺（治具）上，按下啟動按鈕，壓頭壓接產品并自動復位；

5. 壓頭壓接產品的時候放置下一產品到另一治具上，循環操作。
