供應上海攝像模組ACF熱壓機 FOG設備蘇州廠家
[1]
蘇州市攝像模組熱壓機廠家
[1]
郵箱：
手機：
- 加工定制： 否
- 品牌： OKOWA
- 型號： OA-28p
- 自動手動： 自動
- 貼片速度： 1
- 電源電壓： 220V
- 功率： 3000w
- 鋁絲直徑： 1
- 外形尺寸： 1680*720*740
- 重量： 180kg
- 規格： q
- 分辨度： q
- 喂料器數目： q
- 電源： 220v16a

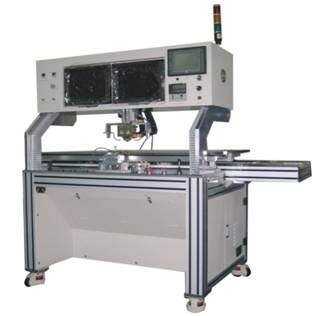

供應上海攝像模組ACF熱壓機 FOG設備蘇州廠家
1. 設備簡介：
1.1特點：
①、PLC控制，上脈沖加熱方式，配合鈦合金熱壓頭，實現快速升溫，快速冷卻。
②、觸摸屏LCD顯示輸入，中文菜單，所有參數設置瀏覽簡潔直觀。
③、采用日本隔膜低摩擦氣缸配合精密調壓閥，壓力控制更準確更穩定。
1.2用途：
適用于高密度FPC/FFC與PCB壓接和觸摸屏生產工藝中（9寸以下）。
2．設備規格：
| 設備名稱：OA-28P-SYB2-SUA1 | |
| 1.設備系統 | |
| 控制系統 | PLC |
| 觸摸屏 | 臺灣威綸 彩色觸摸屏 |
| 溫度控制器 | RKC 溫控器 |
| 壓頭驅動 | AirTAC 氣缸 |
| 卷料張力控制 | 力矩馬達 |
| 加熱系統 | 上脈沖加熱系統 |
| 氣壓顯示 | AirTAC 壓力表 |
| 攝像系統 | 彩色CCD上對位 |
| 氣壓調節 | 日本SMC 精密調節閥 |
| 熱壓頭自重 | 反向氣壓壓頭自重 |
| 機械架構 | 高強硬度方通 |
| 熱壓頭 | 鈦合金（根據客戶產品制作壓頭尺寸, Max 70x8mm） |
| 熱壓治具 | 鋁合金治具X、 Y、Z軸可調（<=9寸） |
| 2.熱壓參數 | |
| 加熱方式 | 脈沖式加熱 |
| 升溫段數 | 可設置接觸溫度、分離溫度及一至四段工作溫度 |
| 溫度設定范圍 | 室溫 --- 450 ℃(每一設定Step 1℃) |
| 溫差精度 | ±3℃ |
| 溫度顯示 | 實時溫度曲線顯示、熱壓參數值顯示兩種選擇 |
| 熱壓時間 | 1 --- 99秒 |
| 焊接壓力 | Min 4 --- Max 40 ㎏f |
| 工件固定方式 | 模具固定加真空吸附 |
| 工作方式 | 平臺固定 |
| 熱壓頭平整度 | ±5?m（采用感壓紙測試） |
| 生產產能 | ≥180pcs/H |
| 熱壓精度 | Pitch 0.12mm |
| 工作氣壓 | 0.4 --- 0.7 Mpa |
| 安全配置 | 左右雙啟動按鈕，急停按鈕；壓頭防落下裝置，超溫及溫度異常報警，三色指示燈。 |
| 3.電源 | |
| 主電源規格 | AC 220V±10%，50Hz，5000W |
| 其它內部電源 | DC 24V |
| 4.機臺外觀規格 | |
| 外觀尺寸（約） | 1200mm(L)×850mm(W)×1700mm(H) |
| 機身重量（約） | 300kg |
