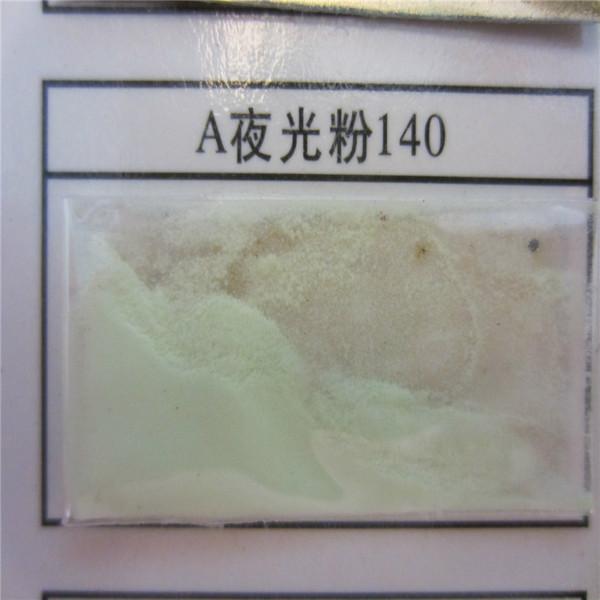

供應(yīng)五星行透明樹脂工藝品*夜光粉透明水晶樹脂*夜光粉

供應(yīng)五星行透明樹脂工藝品夜光粉|透明水晶樹脂夜光粉

【夜光粉用于樹脂的配比技術(shù)方法】

1、長效夜光粉|發(fā)光粉|熒光粉與聚氯乙烯樹脂配方：

聚氯乙烯（pvc） 16－18％加環(huán)已0％，熱熔化后即為原漿。先將環(huán)乙亙倒入容器中， 然后加入pvc。并隨加隨伴。待加完后，將此容器放在不超過50℃的熱水中， 攪拌溶解15鐘，直至pvc全溶解為止，這就是原漿，原漿100％加夜光粉30％攪拌均勻， 靜置30分鐘就成為夜光漿了，另外清漆加夜光粉或107膠末加夜光粉均可調(diào)制不同用用途的夜光漿。

2、長效夜光粉|發(fā)光粉|熒光粉與不飽合聚脂樹脂配方：

先將一次產(chǎn)品制作預(yù)計所用量的191樹脂用量杯量準(zhǔn)倒入容器內(nèi)， 然后每100份191樹脂加入20份夜光粉， 攪拌均勻再加2－4份固化劑，攪勻后，加促進劑1－2份，充分進行攪拌，以上配制程序不能顛倒。

應(yīng)注意的幾個問題

選擇夜光材料：夜光粉有長效與短效、水性與油性之分

配原漿用間接溫水溶解時，熱水溫度不超過65℃，不可低于48

℃。

在冬季施工時pvc原料可適當(dāng)多加一點，使之變稠些，夏季施工時環(huán)乙酮要適當(dāng)加多一些，使之變稀否則刮制不暢

上述配方中的原料都有一個質(zhì)量低劣的問題存在，如工作量大時，先配好夜光漿，進行一次試制，找出的原料配比，以達到效果。

3、長效夜光粉|發(fā)光粉|熒光粉使用不飽合樹脂的注意事項：

①施工氣溫， 即施工時的環(huán)境溫度不能低于15℃，空氣相對溫度應(yīng)小于80％。

②固化劑的用量不大于6％，促進劑的最小用量水小于0.5％。

③調(diào)解樹脂的固化速度一般只增減促進劑的用量。

④樹脂粘度太大時可用稀釋
