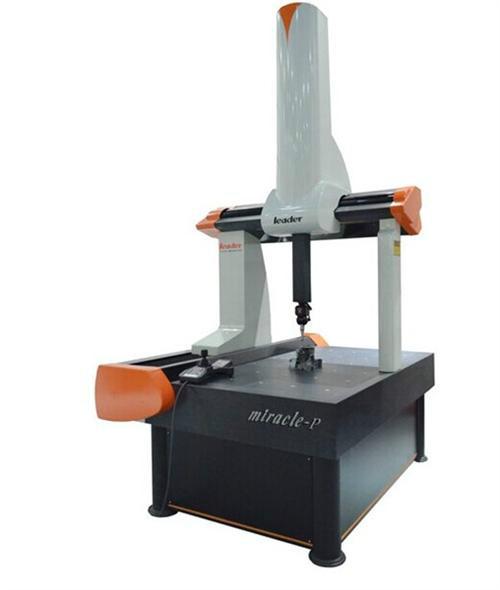

CNC454 三坐標測量機

三坐標測量機|三座標測量儀|三次元測定儀|三座標檢測儀|三維測量儀|CNC CMM

三坐標測量機(CMM)的測量方式根據所需測量產品特性通常可分為接觸式測量、非接觸式測量和接觸與非接觸復合式測量，目坐標測量機已經廣泛應用于汽車、航天工業、模具及機加工領域并在學?？蒲袉挝灰驳玫搅藦V泛使用對提升國內產品總體競爭力取到不不可忽視的作用。

型號 CNC 544
X.Y.Z行程范圍 mm :400*500*400
精度指標 μm :E(2.1+3.3L/1000).R(2.1)
主機外型尺寸 mm :1250*1400*2350
產品凈重 kg：1200
被測產品重量 kg：400

電源電壓(Power Voltage):220V                                 空氣壓力(Air Pressure):0.4-0.5Mpa

過濾精度(Filter Accuracy):0.3μm                               空氣流量(Air Supply):0.12m3/min

溫度范圍(Temperature Range):18-22℃                        溫度變化(Hourly Temperature Cycle):1℃/h

溫度梯度(Thermal Gradient):1℃/m                           濕度范圍(Relative Humidity):55%-65

OPEN-DMIS介紹(手動機臺不含CNC軟體功能）

u     軟件運行在WINDOWS 2000/XP環境下，全中文界面；面向?qū)ο蟮木幊谭绞?，支持圖形鏡像功能。

u     三維CAD數模導入、再現實體或線架模型、DMIS、STEP文件導入導出、測量結果的IGES文件輸出，支持逆向工程。

u     動態CMM模型，支持測量機和測頭的模擬和RENISHAW測頭圖形庫。

u     測頭管理功能，可動態選擇多種測針。

u     幾何元素的測量，包括點、線、面、圓、球、圓柱、圓錐等等；

u     IGES文件的數據輸出，CAD 名義數據定義、ASCII 文本數據輸入、符合公差定義的輪廓分析。

u     形位公差的計算，包括直線度、平面度、圓度、圓柱度、垂直度、傾斜度、平行度、位置度、對稱度、同心度等等；

u     支持傳統的數據輸出報告、圖形化檢測報告、圖形數據附注、數據標簽輸出等多種輸出方式；

u     工件坐標系管理，基準面（軸）即可生成工件坐標系，并可實現坐標系平移、旋轉及迪卡爾坐標和極坐標的相互轉換，支持3-2-1找正。

圖形化，真正的虛擬仿真。從建立機器模型、創建測頭、更換探頭角度，檢驗測頭、測量全過程、被測元素、輸出報告等均實現可視化。
