供應無錫水泥膠砂攪拌機

JJ-5水泥膠砂攪拌機參數：
★攪拌葉在攪拌鍋內的運動軌跡同IS0679—1989（E）規定。
★攪拌葉寬度：135mm。
★攪拌葉與攪拌葉軸聯接螺紋為：M 1 8×1．5。
★攪拌鍋容積：5L。
★壁厚：1.5mm。
★攪拌葉與攪拌鍋之間的工作間隙為：3±1 mm。
★功率為：O.55/O.37kw。
★外形尺寸：長×寬×高600×320×660（mm）。
★凈重：70kg。
主要有雙速電機、加砂箱、傳動箱、主軸、偏心座、攪拌葉、攪拌鍋、底座、立柱、支座、外罩、程控器等組成。
工作原理

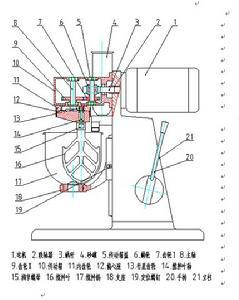

　　雙速電動機（1）通過聯軸器（2）將動力傳給傳動箱（10）內的蝸桿（3）再經蝸輪（6）及一對齒輪（7）和（9）傳給主軸（8）并減速。主軸帶動偏心座（12）同步旋轉，使固定在偏心座（12）上的攪拌葉（16）進行公轉。同時攪拌葉通過攪拌葉軸（14）上端的行星齒輪（13）圍繞固定的內齒輪（11）完成自轉運動。攪拌鍋（17）與支座（18）用偏心槽旋轉鎖緊、砂罐內加砂子后，可在規定時間自動加砂或手動加砂，手柄（20）用于升降和定位攪拌鍋位置用。
操作規程　　
1）接通電源，在攪拌前，先用濕布將攪拌鍋和攪拌葉擦凈。
2）將稱好的水泥與標準砂倒入攪拌鍋內。
3）開動機器，拌和5s后徐徐加水，在20s—30s內加完。
4）自開動機器起攪拌180±5s停機。
5）將粘在葉片上的膠砂刮下，取下攪拌鍋。
6）待操作結束后，應及時清洗攪拌葉和攪拌鍋。
操作與使用　　將本機電源插頭插入電源插座接通電源，紅色指示燈亮表示電源接通，再將程控器插頭插入本機程控器插座，程控器數碼管顯示為0，砂罐（4）內裝入1350g標準砂，攪拌鍋（17）內裝入水225g、水泥450g，將攪拌鍋（17）裝入支座（18）定位孔中，順時針轉動鍋至鎖緊，再扳動手柄（22）使攪拌鍋（17）向上移動處于攪拌工作定位位置?！?
電器部分可分別用“自動”和“手動”功能操作，可根據要求選擇。
1、自動功能的操作：
　　A：將立柱上的功能切換開關撥至“自動”位置，按下控制器上的啟動開關，整個運行程序由控制箱自動控制運行。
　　B：全過程運行完畢后自動停止。在運行過程中如需中途停機，可按下停止鈕，然后可重新啟動重新工作。
　　C：按下啟動鈕后，顯示屏即開始顯示時間、慢速、加速、停止、快速，運行指示燈同步閃亮。
　　D：自動控制時，必須把手動功能的開關全部撥到停的位置。
2、手動功能的操作：
　　A：將立柱上的功能切換開關撥至“手動”位置。
　　B：根據控制程序要求逐步按下所需的功能按鈕，時間由操作者用秒表控制。
調整和保養
1.調整：
　　本機出廠前已將攪拌葉和攪拌鍋之間的工作間隙調整 到 3±1 mm 范圍。攪拌葉與攪拌鍋的工作間隙的調整，可松開調節 螺母轉動葉片使之上下移動到正確間隙后，再旋緊調節螺母即可。間 隙喲內個隨機的檢測桿進行測量。
2.保養：
　?。?）應保持工作場地的清潔，每次使用后應* 攪拌葉與攪拌鍋內、外殘余砂漿，并清掃散落和飛濺在機器上的砂漿 和臟物，擦干后，套上護罩，防止灰塵。
　?。?）本機無外部加油孔。傳動箱內蝸輪付，齒輪付及軸承等運 動部件每季加黃油一次，加有時，打開傳動箱蓋即可，支座與立柱導 軌之間，升降機構之間應經常滴入機油潤滑，每年保養一次，將本機 全部清洗并加注潤滑油和潤滑脂。
　?。?）機器運轉時遇有金屬撞擊噪聲，應首先檢查攪拌葉與攪拌 鍋之間的間隙是否正常。
　?。?）使用攪拌鍋時，要輕拿輕放，不可隨意碰撞，以免造成攪 拌鍋變形。
　　（5） 應 經 常 檢 查 電 氣 絕 緣 情 況 ， 在 20 ℃ ± 5 ℃ 相 對 溫 度 50%--70%的冷態絕緣電阻 7/5 歐姆。 標簽：     滄州市水泥膠砂攪拌機   滄州市水泥膠砂攪拌機廠家
