供應固體絕緣環網柜主回路單元SIS425

關于固體絕緣環網柜的關鍵

一．    國網發《固體絕緣環網柜技術條件Q/GDW730-2012》是目前國內的企業指導性技術條件，并引用了國家相關的標準，參見Q/GDW730-2012。

其中第3.2條“固體絕緣環網柜”明確指出：

固體絕緣環網柜是采用固體絕緣材料作為主要絕緣介質的環網柜。將真空滅弧室及導電連接、隔離開關、接地開關、主母線、分支母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或就幾個具有一定功能、可再次組合或擴展的具備全絕緣、全密封性能的模塊，人可觸及的模塊表面涂覆有導電或半導電層并可直接可靠接地的環網柜。

其中第6.11條規定：人可觸及的絕緣件表面感應電壓應

≤3.6V(1.2Ur下測量值)；

其中第6.13條規定：局部放電量

固體絕緣件局部放電量≤5pC(1.2Ur下測量值)；

斷路器柜或負荷柜的局部放電量應≤20pC(1.2Ur下測量值)；

計量柜或PT柜的局部放電量應≤80pC(1.2Ur下測量值)；

柜中配備電流互感器或電壓互感器的各自局部放電量≤10pC(1.2Ur下測量值)；

固體絕緣柜要滿足高海拔4500mm的標準。

在設計固體絕緣柜的關鍵要了解Q/GDW730-2012及國家有關的開關設備、斷路器、負荷開關、隔離開關、接地開關相關標準等的規定。

二．    目前國內部開發固體絕緣環網柜存在的關鍵問題

1.    絕緣件表面涂覆導電層，局部放電量達不到要求。

2.    全絕緣、全密封的解決及監測。

3.    隔離開關假斷口的問題。

4.    隔離開關絕緣體內部空氣絕緣距離及爬電距離是否滿足標準要求。

三．    固體絕緣柜的兩大派系的選擇

大派系：空氣絕緣方式的隔離開關及接地開關

第二大派系：真空絕緣的隔離開關及接地開關

由于國內現有真空絕緣的隔離開關及接地開關在產品的設計上還不能滿足現有的國家相關標準等，所以目前國網公司還不準入網運行。所以國內的固體絕緣柜還是以派系空氣絕緣的隔離開關及接地開關的方式為主流。見2013年11月的全國輸配電技術協作網無錫年會印發的市場調查研究報告、及730技術條件國網采購標準等。

固體絕緣柜在國內廠家現有的產品主要需要解決的問題：

1：絕緣件表面金屬化涂覆局放問題；

2：全密封、監測技術問題；

3：隔離開關假斷口問題；

4：絕緣箱體內部空氣絕緣需要滿足的標準設計，滿足凝露絕緣試驗等；

GB1985-2014-

高壓交流隔離開關和接地開關

5.102對隔離開關隔離斷口的要求

為了安全，隔離開關的設計應使得從其一側的端子到另一側任一端子不會流過危險的泄漏電流。

當運行中用可靠的接地連接將所有泄漏電流引入地下或所用的絕緣材料能有效地防止污穢時，則 這一安全要求已經滿足。

注：由于GB/T 11022-2011對隔離斷口規定了比相對地絕緣更高的耐受試驗水平，通常，隔離開關的隔離間隙要比相對地的絕緣距離長。

如果需要長的爬電距離，相對地絕緣距離就會變得比隔離間隙長。對此情況，為使隔離間隙保持低的破壞性放電概率，可能需要使用避雷器或棒狀放電器之類的保護裝置。

5.103機械強度

具有額定端子靜態機械負荷的隔離開關和接地開關，按制造廠的說明書安裝好后，應能承受其額定端子靜態和動態機械負荷，而不損害其可靠性和載流能力。

5.104隔離開關和接地開關的操作——?jiǎng)佑|頭系統的位置及其指示、信號裝置

5.104.1位置的可靠性

隔離開關和接地開關及其操動機構應這樣設計：在重力、風壓、振動、合理的撞擊作用或其操作系統連桿受到意外碰撞的情況下，均不會脫離其分閘或合閘位置。

為了安全起見，（例如維修時）隔離開關和接地開關應能在機械上暫時鎖定在分閘或合閘位置上。

注：由鉤棒操作的隔離開關或接地開關，后一段的要求可不必滿足。

5.104.2對動力操動機構的附加要求

動力操動機構也應該提供人力操作裝置。人力操作裝置（例如手柄）接到動力操動機構上時，應能保證動力操動機構的控制電源可靠地?cái)嚅_。

5.104.3位置指示和位置信號

5.104.3.1概述

除非動觸頭分別到達其合閘或分閘位置，并滿足5.104.1段的要求，否則不應該發出合閘和分閘位置指示和位置信號。

注：“合閘位置”和“分閘位置”的定義見3.6.110和3.6.111。

5.104.3.2位置指示

位置指示應能識別隔離開關或接地開關的工作位置。對于分閘位置，如果滿足下列條件之一，則這個要求已經滿足：

——隔離斷口或間隙明顯可見；

——保證隔離斷口或間隙的每一個動觸頭的位置已由可靠的、看得見的位置指示裝置指示。

注：在某些地區，隔離開關的設計應使隔離斷口是明顯可見的。

動觸頭和位置指示裝置之間的傳動鏈應設計得有足夠的機械強度，以滿足特定試驗（附錄A）的要求。為保證正向驅動操作，位置指示傳動鏈應是連續的機械連接。位置指示裝置可用適當?shù)姆椒ㄖ苯訕?biāo)示在動力傳動鏈的機械部件上。應力限制裝置（如有）不應是位置指示傳動鏈的部件。

如果隔離開關或接地開關的所有極用機械方法組合在一起能夠作為一個獨立元件進行操作，允許用一個共用的位置指示裝置。

四．    分析主要開發代表性固體絕緣柜的廠家產品

1.    沈陽春興、東電電氣、朝陽當凱聯合設計

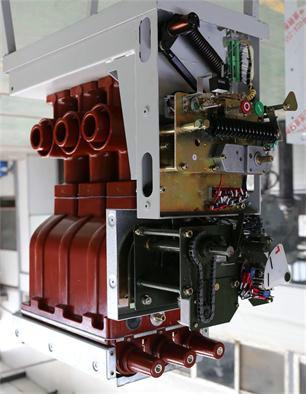

VniGear375-12-SIS4型固體絕緣環網柜-為側裝前后排列隔離開關共箱式，真空斷路器或真空負荷開關為縱向前后排列分體式，斷路器單元方式可靠，真空斷路器或真空負荷開關+左右旋轉運動隔離開關/旋轉運動接地開關方式，該方式為空氣絕緣，結構就簡單，

VniGear375-12-SIS4型固體絕緣環網柜-接地開關可以具備關合能力，

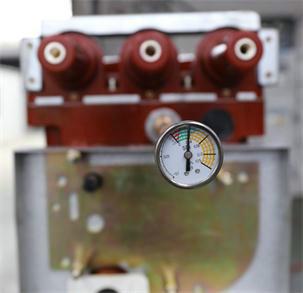

VniGear375-12-SIS4型固體絕緣環網柜-采用了密封監測技術加裝壓力表，箱體內部充凈化空氣0.04MPA壓力形成內部正壓力艙適用于高海拔，不受外界環境條件變化影響，

VniGear375-12-SIS4型固體絕緣環網柜-絕緣體表面采用電極金屬化涂覆接地處理。

VniGear375-12-SIS4型固體絕緣環網柜-隔離開關的靜觸刀和動觸刀分別安裝在兩個絕緣件上，兩個絕緣件之間裝有做金屬隔離層，隔離開關不存在假斷口問題，隔離開關絕緣體內部的三相相間中心距離為150mm，刀座寬25mm，150-25=125mm的空氣絕緣間距符合標準規定，動靜觸刀及接地刀之間及對金屬接地隔離層爬電距離均大于240mm。

VniGear375-12-SIS4型固體絕緣環網柜-隔離開關箱體三相間設計有三相分相間隔室。三相連體出線錐底板安裝隔離動刀，降低了成本。

VniGear375-12-SIS4型固體絕緣環網柜-全套斷路器柜配件不超20000元。

VniGear375-12-SIS4口均設計有均壓環，抽出帶電監測回路，使整體一次回路包封的絕緣體均達到標準要求規定的局部放電量之內。

VniGear375-12-SIS4型固體絕緣環網柜-隔離開關絕緣箱體設計有合閘及接地刀的視察窗，可明顯的觀測到三相接地刀的關合位置。

五．

1.    解決假斷口的關鍵

對于“假斷口”的認識

目前國內生產的固體絕緣柜，大多采用空氣絕緣的隔離開關、接地開關，實質上是將斷口二端的靜觸座、動觸座安裝在同一個絕緣件上，過去常稱這種斷口為“假斷口”。當開關處于分閘狀態時，動、靜觸座之間的絕緣性能由動、靜觸座間的空氣、絕緣件的沿面爬電距離共同決定，需要對這種斷口進行電廠分析和優化，采用技術措施使電場均勻，降低工作場強。由于這種斷口存在絕緣件的沿面閃絡因素，大大增加了斷口擊穿的幾率。這種結構的隔離斷口擊穿或閃絡將會使主回路的停電線段帶電，有可能增加人員傷亡的幾率。隨環境的影響，絕緣材料的老化，該沿面的泄漏電流會增加、絕緣性能會下降，對產品可靠性產生多大的影響需要有充分的認識和驗證。
