供應10/100/1000M自適應快速以太網SFP光纖收發器
深圳市以太網光纖收發器廠家
郵箱：
手機：
產品特性
*光口使用熱插拔式SFP模塊
1. 內置2端*換內核，支持下列功能:
- 不進行地址檢查和CRC校驗，可通過全部數據包(該功能可選)；
- 支持改進型快速幀轉發模式，降低延遲；
- 支持純收發器模式，數據轉發延遲極低；
- 支持半雙工全雙工流量控制； - 帶寬控制；
- 可轉發1600字節長的管理數據包；
- 可選轉發模式。
2. 支持100Base-FX光纖傳輸標準，可與其他產品互連；
3. 內置128Kb 數據緩存RAM；
4. 支持平行線交叉線自動切換；
5. 支持LFP(Link fault pass through)功能；
6. 支持遠端故障診斷功能(可選)；
7. 支持LED診斷功能(link/activity, full/half, 10/100M)
8. 內置看門狗可監控數據交換狀態錯誤；
9. 支持EEPROM存儲器配置(可選)；
10.最遠傳輸距離可達到120公里；
11.內、外置電源的獨立式收發器、插卡式收發器、十四槽和十六槽機箱，配置靈活；
12.雙電源容錯機箱，熱插拔模塊，高可靠性；
產品協議
IEEE802.3 以太網標準
IEEE802.3u 快速以太網標準

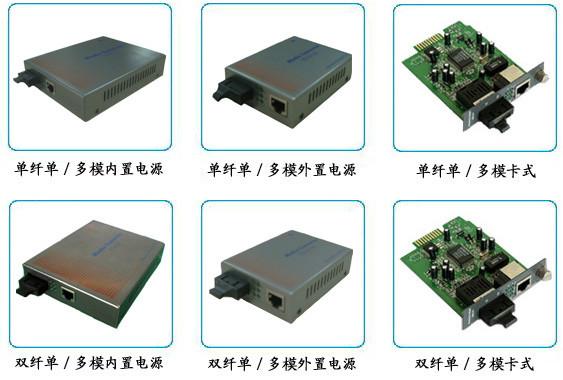

產品圖片
產品分類
1.本類產品按外形結構可分為：桌面型內、外置電源獨立式光纖收發器、插卡式光纖收發器、機架式光纖收發器；
2.本類產品按使用光纖數量可分為：單纖收發器和雙纖收發器；
3.本類產品按使用光纖類型可分為：多模收發器和單模收發器；
4.本類別產品傳輸速率為：1000M自適應。
5.外置收發器可與十四槽機箱配套使用；插卡式收發器可與十六槽機箱配套使用。
撥碼開關設置說明
開關功能說明：向上撥功能允許，向下撥功能禁止
表 5.1 撥碼開關功能說明
| 開關序號 | 開關功能簡稱 | 撥碼開關功能說明 |
| 1 | LFP | Link fault pass through(LFP) 某一端口連接狀態信息轉發給另一端口，默認禁止（開關向下） |
| 2 | Direct_Wire | 開關 2 與開關 3 組合功能如下 Direct_Wire Fast_FWD 組合功能描述 下 下 存儲轉發交換工作模式 ( 默認 ) 下 上 改進型快速交換工作模式 上 下 收發器模式 上 上 帶自動 - 更改 - 轉發功能的收發器模式 |
| 3 | Fast_FWD | |
| 5 | FX_Full | 光口雙工控制，默認為全雙工（開關向下），開關向上為半雙工 |
| 6 | X_EN | 支持 IEEE802.3X 功能控制，默認為支持（開關向下），開關向上為禁止 |
| 4 | >TP_Force | TP_Force Speed_Mode lex_Mode 功能描述 下 下 下 100M/10M, 全雙工 / 半雙工帶自適應 下 下 上 100M/10M, 半雙工帶自適應 下 上 下 10M, 全雙工 / 半雙工帶自適應 下 上 上 10M, 半雙工帶自適應 上 下 下 100M, 全雙工帶自適應 上 下 上 100M, 半雙工帶自適應 上 上 下 10M, 全雙工帶自適應 上 上 上 10M, 半雙工帶自適應 |
| 7 | Speed_Mode | |
| 8 | lex_Mode | |
| 名詞解釋： 存儲轉發交換工作模式（ Store and forward switch mode ） 收發器接收完一個數據幀后立即轉發該幀； 改進型快速交換工作模式（ Modified cut-through switch mode ） 收發器在收到 64 字節數據后開始轉發該數據幀，此工作模式時必須強制電口為 100M ； 收發器模式（ Converter mode ） 收發器將數據直接轉發，數據不進入緩存以實現最小延遲； 帶自動 - 更改 - 轉發功能的收發器模式（ Converter mode with auto-change-forward function ） 如果發現電口和光口速率不同則收發器 , 收發器將自動改變轉發模式； 注： ? 收發器模式中，收發器將立即轉發 IEEE802.3X 暫停幀；其它工作模式下，收發器不立即轉發 IEEE802.3X 暫停幀直到數據緩存已滿才轉發； ? 更改收發器工作模式時，必須重新上電后才能進入更改后的工作模式。 | ||
指示燈狀態說明
表6.1 光纖收發器指示燈說明
| 指示燈 | 功能 | 狀態 | 工作情況 |
| PWR | 電源指示燈 | 亮 | 有電 |
| 滅 | 無電 | ||
| FX-SD | 光口鏈接/狀態指示燈 | 亮 | 有光輸入 |
| 滅 | 無光輸入 | ||
| FX-LINK/ACT | 光口鏈接/狀態指示燈 | 亮 | 光纖鏈路連通 |
| 閃爍 | 有數據流 | ||
| 滅 | 光纖鏈路未連通 | ||
| TX-SPD | 電口信號 指示燈 | 亮 | 100M信號 |
| 滅 | 10M信號 | ||
| TX-LINK/ACT | 電鏈接/狀態 指示燈 | 亮 | 接通 |
| 閃爍 | 有數據流 | ||
| 滅 | 未接通 | ||
| TX-FDX/COL | 電口雙工指示燈 | 亮 | 全雙工 |
| 滅 | 半雙工 |
安裝與連接
1．光纖收發器一般成對使用。典型的連接如下圖所示： <![endif]>
2．雙絞線的連接方式：
通過電口直接相連，收發器支持/X功能，雙絞線類型不限。
3．光纖接口的連接必須注意單模、多模匹配。一端收發器的發射口（TX）連接另一端收發器的接收口（RX）。光纖接口的主要類型為SC、ST、FC等。如果是單纖收發器則只有一個光口同時為TX和RX。
適用光纜：
多模光纜：50/125、62.5/125、100/140um
單模光纜：8.3/125、8.7/125、9/125、10/125um
4．首先確認設備的輸入額定電壓是220V還是-48V，然后接通對應的電源后，如PWR亮，表示供電正常。
