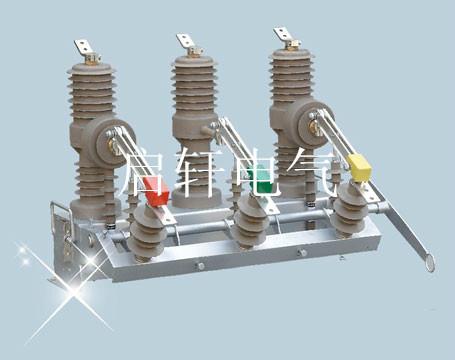

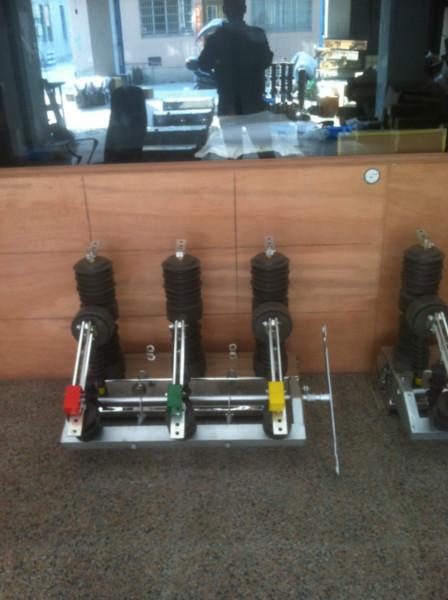

供應zw32-12G真空斷路器柱上斷路器
溫州市真空斷路器廠家
價格： 4500
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 18006882810 郵箱： 449068430@qq.com
傳真： 0577-61803962 地址： 浙江 溫州市
郵箱：
手機：
1、概述
ZW32-12真空斷路器采用了獨特設計的彈簧機構構成。該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載電流、短路電流之用，
u 極高的可靠性
u 在整個壽命期間完全免維護
u 具有高機械壽命和電壽命
u 整機體積小，重量輕，便于安裝
1.1 使用條件
¨ 周圍空氣溫度：-30℃～+60℃；
¨ 海拔高度：不超過3000米；
¨ 風速不超過34m/s；
¨ 來自開關設備和控制設備外部的振動或地動是可以忽略的；
¨ 污穢等級：Ⅳ級；
¨ 儲存溫度-40℃～+85℃。
1.2 技術參數
斷路器的主要技術參數
| 序 號 | 項 目 | 單 位 | 數 值 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定電流 | A | 630 |
| 3 | 額定頻率 | Hz | 50或60 |
| 4 | 工頻耐壓1min（濕）（干） 相間、對地/斷口 | kV | 30 42/49 |
| 5 | 雷電沖擊耐受電流（峰值） 相間、對地/斷口 | kV | 75/85 |
| 6 | 額定短路開斷電流 | kA | 20 |
| 7 | 額定短路關合電流（峰值） | kA | 50 |
| 8 | 額定峰值耐受電流 | kA | 50 |
| 9 | 4S短時耐受電流 | kA | 20 |
| 10 | 額定操作循環 | 分－0.1s－合分－3s－合分-6s合分-60s恢復 | |
| 11 | 額定短路電流開斷次數 | 次 | 30 |
| 12 | 機械壽命 | 次 | 30000 |
| 13 | 永磁機構控制電壓 | V | DC220 |
| 14 | 二次回路1min工頻耐壓 | KV | 2 |
斷路器的主要機械參數
| 序 號 | 參數名稱 | 單 位 | 數 據 |
| 1 | 觸頭開距 | mm | 9±1 |
| 2 | 觸頭超行程 | mm | 2.5±0.5 |
| 3 | 分閘速度 | m/s | 1±0.2 |
| 4 | 合閘速度 | m/s | 0.6±0.2 |
| 5 | 觸頭合閘彈跳時間 | ms | ≤2 |
| 6 | 相間中心距離 | mm | 340±1.5 |
| 7 | 三相分合閘不同期性 | ms | ≤2 |
| 8 | 各相導電回路電阻 | μΩ | ＜80 |
| 9 | 合閘時間 | ms | 25～45 |
| 10 | 分閘時間 | ms | 20～45 |
| 11 | 重量 | Kg | 約90 |
2 斷路器結構及工作原理
ZW32-12型真空斷路器主要由集成固封極柱、電流互感器、永磁操動機構及箱體組成。該型號斷路器為小型化設計，外殼采用優質不銹鋼箱體。同時配有手動緊急分閘裝置。隔離開關和電流互感器可根據用戶需要選擇。
斷路器的工作原理與過程
滅弧原理：
ZW32-12型真空斷路器采用真空滅弧室，以真空作為滅弧和絕緣介質，具有極高的真空度。當動、靜觸頭在操動機構
作用下帶電分閘時，在觸頭間將會產生真空電弧，同時，由于觸頭的特殊結構，在觸頭的間隙中也會產生適當?shù)目v向磁場，促
使真空電弧保持為擴散型，并使電弧均勻地分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子
和金屬蒸汽在微秒數量級的時間內就可復合或凝聚在觸頭表面和罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧
被熄滅達到分?jǐn)嗟哪康?。由于采用縱向磁場控制真空電弧，所以真空斷路器具有強而穩定的開斷電流能力。
