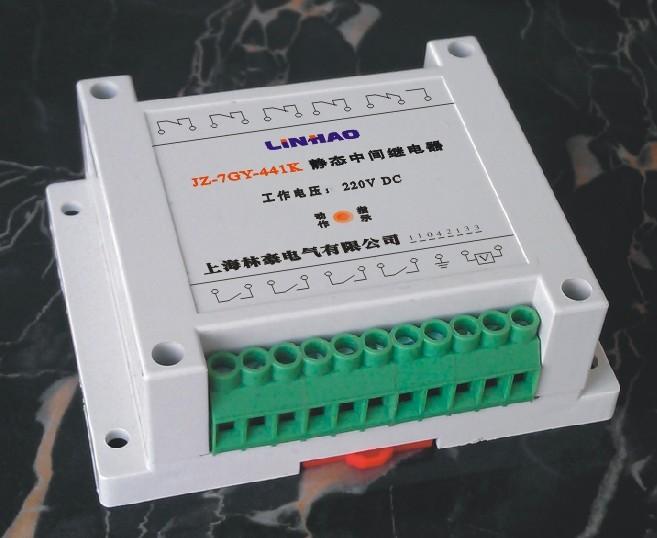

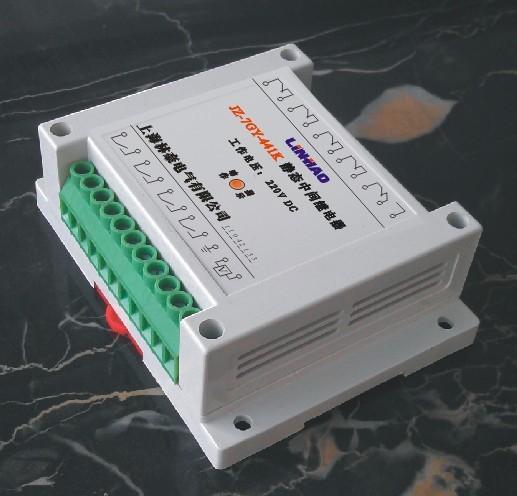

供應導軌中間繼電器

HJZ 靜態中間繼電器說明書

一．特點和用途

 本系列端子排中間繼電器體積小巧,直接安裝在開關柜導軌上,有電源指示,用于交直流操作的保護或自動控制

回路中,以增加觸點數量。

二．結構形式

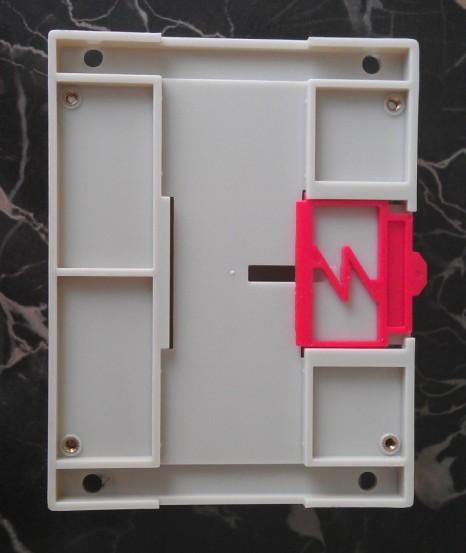

 導軌安裝 9，一種結構方式，具體尺寸以實物為準。

三． 產品型號以實物標簽為準。

四． 技術參數

1．額定電壓：AC380V AC220V AC110V DC220V DC110V 等，具體以實物標簽為準。

2．動作電壓：直流繼電器不大于 70%額定電壓;交流繼電器不大于 80%額定電壓。

3．動作時間：在額定電壓下，直流繼電器小于 20ms；交流繼電器小于 25ms。

4. 功耗：額定電壓 220V 及以下小于 3W，額定電壓為交流電壓 380V 時，小于 4W。

5．觸點容量：○1 可長期接通 5A 電流，在電壓不大于 250VDC 的直流回路中，可斷開τ=5ms 50W 的感性負載； 在

電壓不大于 250VAC 的交流回路中，可斷開 COSФ=0.4 250VA 的交流負載。

○2 L 型時可長期接通 10A 電流，在電壓不大于 250VDC 的直流回路中，可斷開τ=5ms 90W 的感性負

載； 在電壓不大于 250VAC 的交流回路中，可斷開 COSФ=0.4 500VA 的交流負載。

6．絕緣電阻：繼電器外殼與外露帶電端子之間，用開路電壓 500V 的兆歐表測量，絕緣電阻大于 300MΩ。

8．介質強度：繼電器外殼與外露帶電端子之間能承受 2KV（有效值）50HZ 實驗電壓，歷時 1 分鐘，無擊穿或閃絡

現象。

五． 使用條件

1. 環境溫度：—10℃ ～ 50℃；

2. 無導電氣體，無腐蝕性氣體，無較強振動；

3. 工作電壓：不大于 120%額定電壓；

4. 工作位置：任意；

5. 周圍磁場強度：小于 0.5mT；

6. 不得有雨水和雪,有防霧、防塵、防風沙設施。

六． 接線圖以實物標簽為準。
