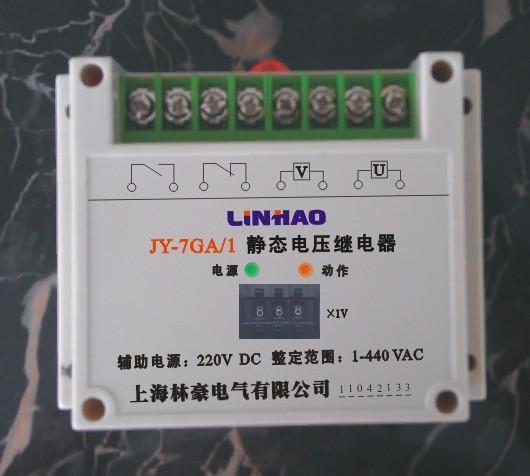

HJY-91A/4J數字式交流電壓繼電器

HJY-91A/4J數字式交流電壓繼電器說明書

一、用途

本系列電壓繼電器為瞬時動作特性，用于發電機，變壓器，輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動

元件。

二、安裝結構

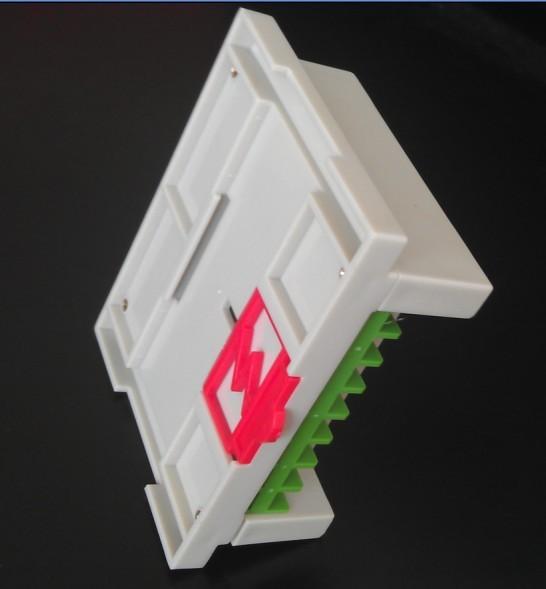

導軌安裝 E，導軌安裝 9 兩種結構方式，具體尺寸以產品實物為準。

三、特點

1．采用拔盤設定；

2．整定范圍：10～242VAC 和 50～450VAC 兩種，級差 1V；

四、產品型號以實物標簽為準。

五、技術參數

1. 額定電壓：AC200V A0V等，具體以實物標簽為準。

2. 返回系數：過電壓繼電器為 0.9～0.95，欠電壓繼電器為 1.05～1.1；

3. 輔助電源：85～260V AC/DC。

4. 工作頻率：50HZ 正弦波。

5. 動作時間：(1)過電壓繼電器施加大于 1.1 倍整定值時，動作時間不大于 35ms；施加大于 2倍整定值時動作時間不

大于30ms;

(2)欠電壓繼電器電壓突降至 0.5 倍整定值時，動作時間不大于 35ms；電壓突然降為 0V時動作時間不

大于 30ms。

6. 返回時間：（1）過電壓繼電器從輸入 1.1 倍整定電壓突降到 0.5倍整定電壓,返回時間不大于 35ms；

（2）欠電壓繼電器從輸入 0.9 倍整定電壓突升到 1.5 倍整定電壓,返回時間不大于 30ms。

7. 整定值誤差：不大于 2%（或 1V），同一繼電器在同一整電壓下，動作一致性不大于 1%。

8. 功耗：整體功耗小于 5W。

9. 觸點容量：長期可接通 5A，可斷開 250VDCτ=5ms 50W 直流有感負載；可斷開 250VAC cosФ=0.4 250VA交

流負載。

10. 絕緣電阻：繼電器外殼與外露帶電端子之間，用開路電壓 500V的兆歐表測量，絕緣電阻大于 300MΩ。

11.介質強度：繼電器外殼與外露帶電端子之間，能承受 2KV（有效值）50Hz 試驗電壓，歷時 1 分鐘無擊穿或閃絡

現象。

六、欠電壓繼電器動作特性說明：

 1.對于動作特性為電磁式的欠電壓繼電器，若接入繼電器的電壓 U～小于撥盤整定值，則出口中間繼電器不動作，觸

點狀態與接線圖一致；若進入的電壓 U～大于 1.05～1.1 倍撥盤整定值，則出口中間繼電器動作，觸點狀態發生變

化，此動作特性與許繼的電磁式電壓繼電器動作特性相同。

 2. 對于動作特性為靜態型的欠電壓繼電器，若接入繼電器的電壓 U～小于撥盤整定值，則出口中間繼電器立即動作，；

若進入的電壓 U～大于 1.05～1.1 倍撥盤整定值，則出口中間繼電器不動作，觸點狀態與接線圖一致。動作特性

與許繼的電磁式電壓繼電器動作特性不同。

七、使用條件

12.環境溫度：—10℃ ～ 50℃；

13.無導電氣體，無腐蝕性氣體，無較強振動；

14.工作位置：任意；

15.周?chē)艌?chǎng)強度：小于 0.5mT；

16.不得有雨水和雪,有防霧、防塵、防風沙設施；

八、接線圖以實物標簽為準。
