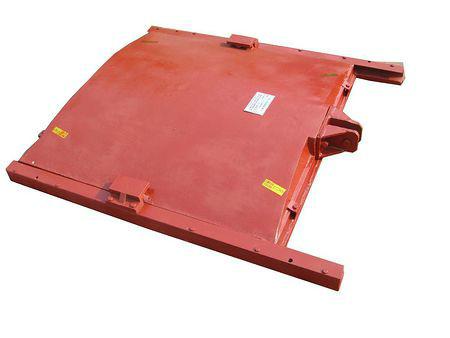

供應平面鑄鐵閘門價格--PGZ/PZ--1.5米1.5米

1　主題內容與適用范圍

　　本標準規定了鑄鐵閘門的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸及貯存。

　　本標準適用于供水、排水工程用的鑄鐵制閘門。

　　2　引用標準

　　GB 1176　　鑄造銅合金技術條件

　　GB 1220　　不銹鋼棒

　　GB 4216.2　2.5巴灰鑄鐵管法蘭尺寸

　　GB 4216.9　灰鑄鐵管法蘭用橡膠墊片尺寸

　　GB 4216.10　灰鑄鐵管法蘭及墊片技術條件

　　GB 6414　　鑄件尺寸公差

　　GB 9439　　灰鑄鐵件

　　YB 3211　　涂漆通用技術條件

　　YB 3214　　包裝通用技術條件

　　3　產品分類

　　3.1　產品標記

　　　　　□　□　□　□——□

其中（從左到右）：□——鑄鐵閘門Z；

　　　　　　　　□——門桿形式M（明桿式），A（暗桿式）；

　　　　　　　　□——安裝方式Q（墻式），G（墻管式）；

　　　　　　　　□——閘孔形狀Y（圓形），F(xiàn)（方形），J（矩形）；

　　　　　　　　□——閘孔尺寸。

　　3.2　標記示例

　　a. Φ300mm鑄鐵明桿墻管式圓閘門：ZMGY-300

　　b.300mm×450mm鑄鐵暗桿墻式矩形閘門：ZAQJ-300×450

　　3.3　閘孔規格

　　閘孔規格見表1

注：1）該規格不適用墻管式閘門

3.4　基本參數

　　基本參數見表2

3.5　閘門基本形式

　　圓形閘門基本形式見圖1；方形或矩形閘門基本形式見圖2。

圖1　圓形閘門基本形式

1——楔緊裝置；2——門框（含導軌）；3——傳動螺桿；4——吊耳；5——密封座；6——門板；7——吊塊螺母

圖2　方形或矩形閘門基本形式

1——楔緊裝置；2——門框（含導軌）；3——傳動螺桿；4——吊耳；5——密封座；6——門板；7——吊塊螺母

　　4　技術要求

　　鑄鐵閘門應符合本標準的要求，并按照規定程序批準的圖樣和技術文件制造。

　　4.1　鑄件

　　4.1.1　灰鑄鐵的機械性能應符合GB 9439規定。鑄造銅合金的機械性能應符合GB 1176規定。

　　4.1.2　鑄鐵件表面所附有的型砂、氧化皮、冒口、澆口和多肉等應干凈。

　　4.1.3　主要鑄鐵件（如門框、門板和導軌）應時效處理。

　　4.1.4　鑄件不允許有裂縫、疏松和澆不足等缺陷。如有氣孔、縮孔和渣眼等缺陷時應補焊與修整，但必須保證鑄件質量。

　　4.1.5　鑄件的鑄造偏差應符合GB 6414規定。

　　4.2　主要構件

　　4.2.1　門板

　　4.2.1.1　門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。

　　4.2.1.2　門板應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500?！　　　　　?

　　4.2.1.3　門板的厚度應在計算厚度上增加2mm的腐蝕裕量。

　　4.2.1.4　閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。

4.2.2　門框

　　4.2.2.1　門框應整體鑄造，在工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。

　　4.2.2.2　門框的厚度應在計算厚度上增加2mm的腐蝕裕量。

　　4.2.2.3　對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。

　　4.2.2.4　法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表3的規定

　　4.2.2.5　墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。

　　4.2.2.6　墻式閘門與墻面接合的門框表面，應保持平整。

　　4.2.2.7　門框（含導軌）的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。

　　4.2.3　導軌

　　4.2.3.1　導軌應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數
