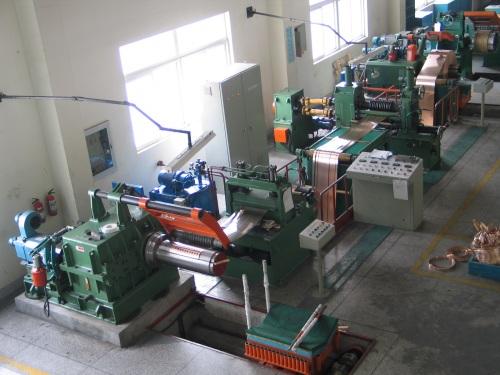

供應西北機器捷銳生產650mm縱剪

技術說明及參數

1.1機組簡介

本縱剪機組用于將金屬帶料沿縱向進行分切，并將分切后的條料按一定的張力重新卷繞成卷。機組采用直流調速系統，PLC及全液壓控制，剪切速度，卷取張力，長度設定，單機調整與全線自動運行控制全部集中于控制臺上。

1.2主要參數

 1.2.1材  質： 不銹鋼（σb=200-400Mpa,δ5=10-30%）

1.2.2來料規格與重量

   厚    度：      0.08~1.0mm

   寬    度：     150mm~650mm

   料卷內徑：      Φ508mm

   料卷外徑：      ≤Φ1700mm

   卷重：          ≤5000kg

1.2.3產品規格：

            料卷內徑：      Φ508mm（無縫快換結構）

 料卷外徑：      ≤Φ1500mm

 卷重：      ≤5000kg

帶卷鐮刀彎： ≤ 2mm/m

1.2.4剪切技術性能：

剪切條數：       料厚0.08～0.5mm時max20條

                           料厚0.5～1.0mm時max10條

剪切寬度公差：    ±0.05mm

毛   刺：         ≤0.05mm

1.2.5機組工藝方案及參數：

機組方向：從右向左 (從操作者面向機組)

作業線標高：      +900 mm

              穿帶速度：        0～20m/min

機組速度：     150m/min

機組占地面積：    長約15m，寬約9m，高約2.5m
