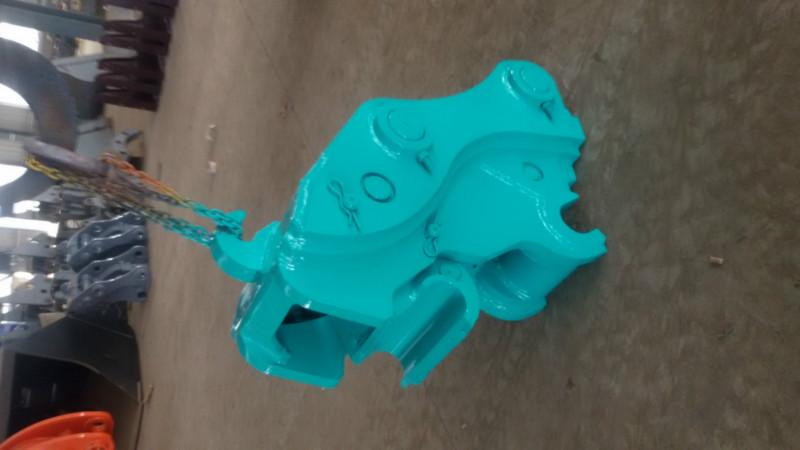

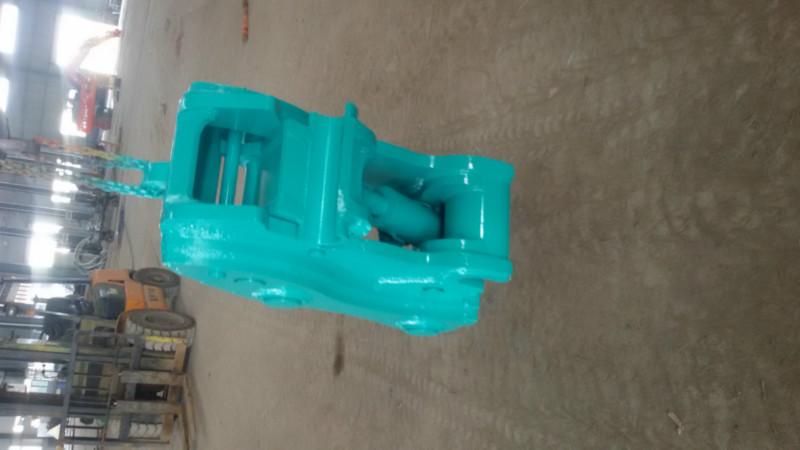

供應挖掘機前端快換裝置快換接頭

快換接頭最重要就是快速地脫離、抓付工作部件，以及穩定、有效地對工作部件進行鎖定

快換接頭也叫作快速連接器，主要是挖掘機在進行工作時提高換斗與斗、

松土器

等工作部件之間的置

換效率，分為液壓式和機械式兩種，雖然設計是很靈活且主觀的東西，各廠家的產品外觀不同，但是基本

原理都是一樣的

液壓式快換接頭主要是靠油缸動作對銷軸

進行固定和松放。

當需要更換工作部件的情況下，油缸

收回，鉤形壓塊從

1

的位置運動到

2

的位置，快換接頭脫離，換到其它工作部件，鉤型壓塊對好銷軸后，

油缸再打開，鉤形壓塊從

2

的位置運動到

1

的位置，對工作配件銷軸進行鎖定。當然，這除外還有外接油

路及電磁閥同時工作。

機械式快換接頭國內廠家的產品主要也就分兩種，一種插銷式，一種螺桿式。以插銷式為例，當需要

置換工作部件時，先將楔形卡抽出，將

T

形扣往里敲，（

T

形扣能夠很順暢地帶動紅色部分壓塊往回收，

這里面對焊接要求比較高，滑軌不焊接平整，同時打磨不干凈點的話，紅色部分壓塊動作很難順暢。）快

換接頭與斗脫離。當換到需用的工作部件時，

T

形扣往后拉，楔形卡插入

T
