多功能貼片機 視覺貼片機視覺多功能貼片機

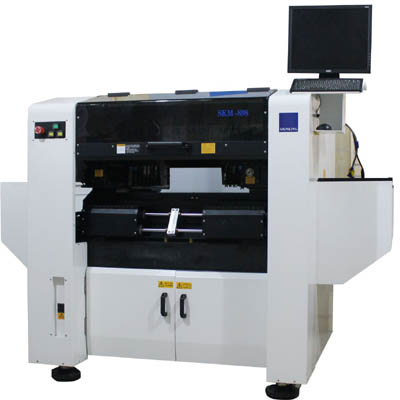

　　煌牌公司新品：SPM-898-06-LED系列機型貼片機是為L(zhǎng)ED行業研發的貼片機，是目前國內可實現1.2米PCB板整板貼裝，無需分段進板，無需分段貼裝的LED自動貼片機。針對LED行業3528，5050小功率，大功率燈的貼裝，主要產品：1.2米LED日光燈，LED軟燈條，LED路燈，LED天花燈，LED柜臺燈，LED車燈,LED遂道，LED彩虹燈，LED節能燈等LED產品，在保證貼裝品質同時保持了貼裝速度。PCB板1200X330MM，適用各種PCB板，軟性線路板，鋁基板。

　　1、視覺識別技術應用：六頭視覺LED全自動貼片機，使用了我公司開發的視覺識別軟件，采取不停步快速拍攝定位技術，實現光學影像撲捉定位、飛行對中；
　　2、磁懸浮直線電機驅動的應用，改進了原有伺服旋轉式電機絲桿鏍母存在速度低、噪音大的缺點。直線電機應用的是磁懸浮技術，運動時無摩擦，無阻力，速度高，使用壽命長。
　　3、專業為1200mm長的LED日光燈管生產設計，可一次完成1200mmPCB的貼裝，無須分段進板，分段貼裝
　　4、特制軟性吸嘴，可有效防止燈珠類元器件在貼裝過程中因吸嘴材質過硬導致LED鏡面刮花破損；以及傳統吸嘴貼裝5050元件時無法有效貼裝等問題
　　5、專門為L(zhǎng)ED貼裝而設計的打料主軸，可自動調整打料壓力，保證不會因?yàn)閴毫^大而打爛LED球面
　　6、電機使用輕量化設計概念，可大幅減少機器運動部分重量，由此而使機器運作時消耗的功率也大幅降低到只有普通貼片機的1/4消耗，耗電可達普通貼片機1/4以下；
　　7、可貼裝0402－40mmIC組件，可實現25000CPH貼片速度；
　　8、單邊送料器座：雙邊最多可放40個8mm送料器。
　　9、可貼裝多種元器件：各種電阻、電容、IC、BGA、QFP、CFP、μBGA。3528、5050、大功率，小功率產品。
　　10、1415MM(L)X1145(W)X1335MM(H)設備外形及相關參數：外形尺寸1415mm*1145mm*1335mm總重量730公斤絲路板PCB板長度Max:330x1200mmMin:60mmX100mmPCB板厚度0.5-3.0毫米PCB板固定方法可調壓力夾緊操作系統：SoftwareWindowsXP顯示：LCD顯示器輸入裝置Trackball視覺系統：攝影機數量2套Mark點辨認方式：詼諧及外形判別貼片精度±0.04mmchip及IC貼片速度15000CPH裝貼零件范圍0402-40㎡IC(高度12mm)可放置送科器數量80支使用電源單箱220AC±10%50Hz電源功效1100VA壓縮空氣MIN.0.5MPa
　　設備特征
　　1、視覺影像識別對位,線路板定位及零件識別
　　2、磁懸浮直線電機全軸驅動，X、Y軸及吸嘴升降均使用磁懸浮電機驅動
　　3、專業為1200mm長的LED日光燈管生產設計，可一次完成1200mmPCB的貼裝，無須分段進板，分段貼裝
　　4、特別為L(zhǎng)ED設計的柔性吸嘴，保證高速吸拾的同時，不會損壞燈珠
　　5、專門為L(zhǎng)ED貼裝而設計的打料主軸，可自動調整打料壓力，保證不會因?yàn)閴毫^大而打爛LED球面
　　6、貼裝頭電機采用輕量化設計，大幅減少移動部分重量，使耗電降低、震動減少，能耗大幅降低1/4，耗電可達普通貼片機1/4以下
　　7、可貼裝0402－40mmIC組件，可實現25000CPH貼片速度
　　8、單邊送料器座：可放40個8mm送料器。
　　9、可貼裝多種元器件：各種電阻、電容、IC、BGA、QFP、CFP、μBGA。
　　10、設備尺寸：1415MM(L)X1145(W)X1335MM(H)
