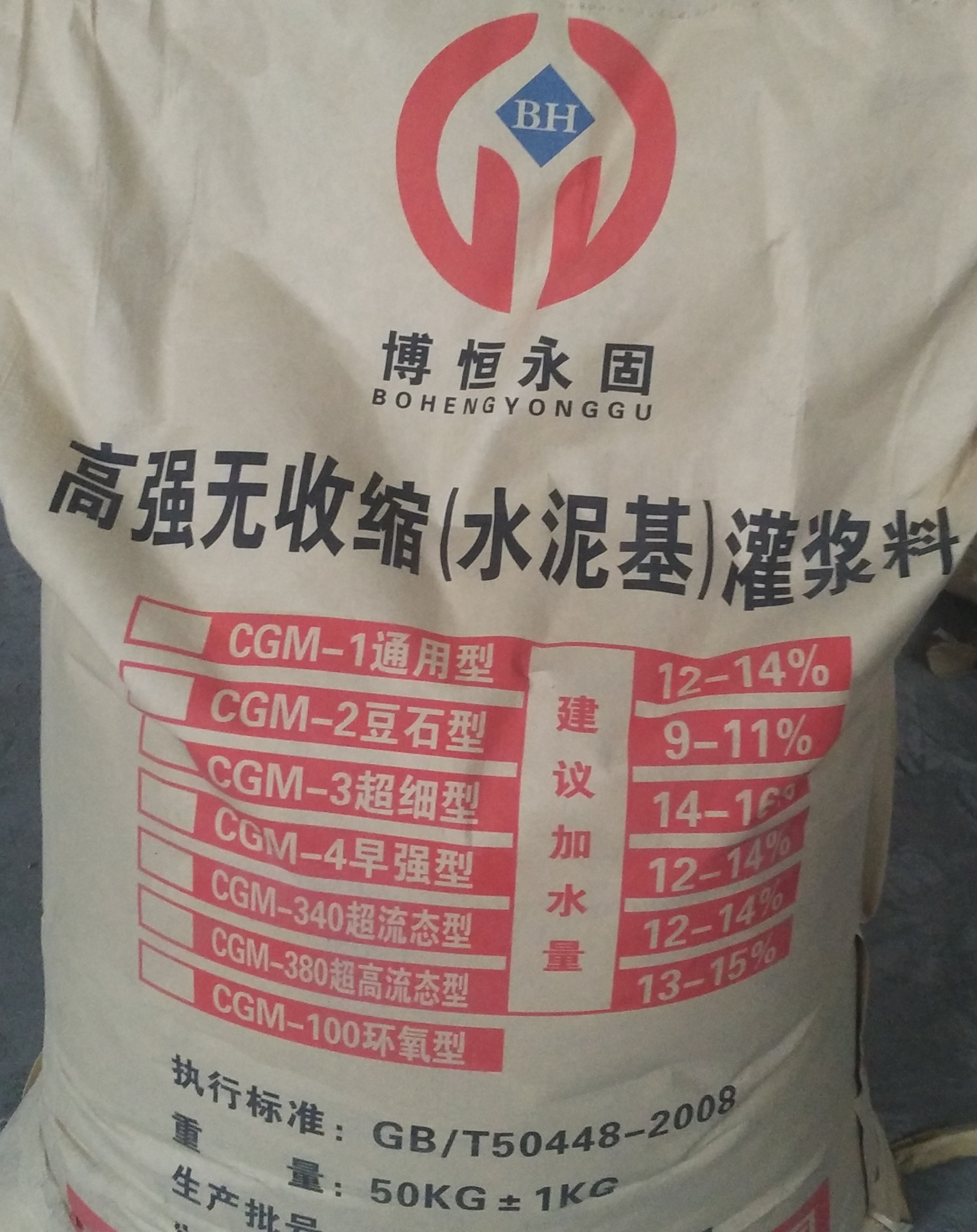

CGM高強無收縮灌漿料系列產品

CGM高強無收縮灌漿料系列

灌漿料八大特點：

　　 1、早強、高強：1-3天抗壓強度30-50Mpa以上。

　　 2、抗離析性能：高強無收縮灌漿料克服了現場使用中因加水量偏多所導致的離析現象。

　　 3、 綠色環保：不含有苯系物、鹵代烴、、重金屬等成分，無毒、無味、無污染、不燃不 爆，可按一般貨物運輸。

　　 4、微膨脹性：保證設備與基礎之間緊密接觸， 二次灌漿后無收縮。

　　 5、 自流性高：可填充全部空隙，滿足設備二次灌漿的要求

　　 6、可冬季施工：允許在-10℃氣溫下進行室外施工。

　　 7、耐久性強：經上百萬次疲勞試驗50次凍融循環實驗強度無明顯變化。在機油中浸泡30天后強度明顯提高。　　

8、抗開裂能力：現場使用中因加水量不確定、環境溫度不確定以及養護條件限制等因素裂紋現象。

灌漿料用途:

１、設備基礎二次灌漿 2、地腳螺栓錨固及鋼筋栽埋 3、混凝土結構加固和修補4、后張預應力混凝土結構管道灌漿及封描

5、預制鋼筋混凝土注或插入式柱腳灌漿

參考用量：

    　參考用量計算以2.28~2.4噸／立方米為依據，計算實際使用量。

參考加水量：

     參考加水量計算以灌漿料比重的10%～13%進行加水拌合。

出廠標準：

     GB/50448-2015《水泥基灌漿材料應用技術規范》標準技術指標。

包裝貯運：

1、灌漿料為50kg／袋，存放在通風干燥處并防止陽光直射。2、保質期為6個月，超出保質期應復檢合格后方可使用。

灌漿料物理性能：（圖一）

檢測依據：GB-T50448-2015《水泥基灌漿料應用技術規范》

應用于設備基礎二次灌漿工程:

適用于機器底座，發腳螺栓等；以及鋼結構（鋼軌，鋼架，鋼柱等）與基礎固定連接的二次灌漿。

二次灌漿用水泥基灌漿材料選用表

施工工藝：（附錄C）

施工說明：（附錄D）

1、 設備基礎混凝土強度等級不宜低于C20.

2、 設備基礎表面應進行鑿毛處理。清潔設備基礎表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。灌漿前24小時，設備基礎表面應充分濕潤，灌漿前1小時，積水。

3、 按灌漿施工圖支設模板。模板與基礎，模板與模板間的接縫處用水泥漿、膠帶等封縫，達到整體模板不漏水的程度，應符合現行國家標準《混凝土結構工程施工質量驗收規范》Gb50204的規定。

4、 模板頂部標高應高出設備底座上表面50mm。

5、 模板與設備底座四周的水平距離應控制在100mm左右，以利于灌漿施工。

6、 灌漿如出現跑漿現象，應及時處理。

注意事項：

1、 較長設備或軌道基礎，應采用分段施工。即采用跳倉法施工。

2、 用高位漏斗法灌漿，從設備底座中央或一側開始灌漿。

3、 CGM灌漿料進行二次灌漿時，應符合下列要求。

     1、CGM灌漿料二次灌漿時，應從一側或相鄰的兩側多點進行灌漿，直到從另一側溢出為止，以利于灌漿過程中的排氣。不得從四側同時進行灌漿。

     2、灌漿開始后，必須連續進行，不能間斷。并盡可能縮短灌漿時間。

     3、在灌漿過程中嚴禁振搗。必要時可用灌漿助推器沿灌漿層底部推動CGM灌漿料，嚴禁從灌漿層中、上部推動，以確保灌漿層的勻質性。

     4、設備基礎灌漿完畢后，應在灌漿后3-6小時沿設備邊緣向外切45度斜角以防止自由端產生裂縫，如無法進行切邊處理，應在灌漿后3-6小時用抹力漿灌漿層表面壓光（附錄E）。

  灌漿料配制：

1、 CGM灌漿料拌和時，加水量應按隨貨提供的產品合格證上的推薦用水量加入，攪拌均勻即可使用。對于地腳螺栓錨固和栽埋鋼筋，用水量可根據工程實際情況適當減少。拌和用水應采用飲用水，使其它水源時，應符合現行《混凝土拌和用水標準》(JGJ63)的規定。

2、 CGM灌漿料的拌和可采用機械攪拌或人工攪拌。 推薦采用機械攪拌方式，攪拌時間一般 為1-2分鐘（攪拌均勻后靜止1分鐘左右再攪拌1-2分鐘這樣可以減少水泥氣泡產生）。采用人工攪拌時，應先加入2/3的用水量拌和2分鐘，其后加 入剩余水量攪拌至均勻.

3、 攪拌地點應盡量靠近灌漿料施工地點，距離不宜過長。

4、 每次攪拌量應視使用量多少而定，以保證30分鐘以內將料用完。

5、 冬季施工時，CGM灌漿料及拌和水應符合現行《鋼筋混凝土工程施工及驗收規范》(Gb50204)的有關規定。

6、 現場使用時，嚴禁在CGM灌漿料中摻入任何外加劑、外摻料。

7、拆膜和養護時間及環境溫度的關系表?。▓D三）

灌漿方式：（圖５）

應用于混凝土結構加固和修補工程

適用范圍：

1、使用灌漿料進行混凝土梁，板，栓等構件的截面加大加固處理。符合《混凝土結構加固設計規范》Gb50367的要求。

2、使用灌漿料進行混凝土孔洞修補。

3、使用縮灌漿料進行混凝土路面的修補。

應用于混凝土結構加固和修補工程類型及灌漿料型號如下：

一、當混凝土柱采用加大截面加固法加固時（圖1）原混凝土柱與模板的間距b不宜小于60mm,應CGM-2豆石型灌漿料次選CGM-1通用型灌漿料。

二、混凝土柱采用外粘型鋼法加固（圖2）當原混凝土柱表面與型鋼的間距b小于60mm時，應CGM孔道壓漿料、CGM-3超細型灌漿料次選CGM-1通用型灌漿料。

三、混凝土柱采用干式外包鋼加固法加固（圖3），當角鋼與模板的間距b1不小于30mm，且角鋼與原混凝土柱的間距b2不小于20mm時，CGM-2豆石型灌漿料次選CGM-1通用型灌漿料。

四、混凝土梁采用加大截面法加固（圖4），當梁側表面與模板之間的最小間距b1不小于60mm，或梁的底面與模板之間的最小間距b2不小于80mm時，CGM-2豆石型灌漿料次選CGM-1通用型灌漿料。

五、樓板采用疊合層法增加板厚加固（圖5），當樓板上層加固增加的板厚了b1不小于40mm，或樓板下層加固增加的板厚b2不小于80mm時，CGM-2豆石型灌漿料次選CGM-1通用型灌漿料。

六、混凝土結構施工中出現的蜂窩、孔洞以及柱子爛根的修補（圖6），當灌漿層厚度不小于60mm時，CGM-2豆石型灌漿料次選CGM-1通用型灌漿料。

施工工藝：

1、 將孔洞周圍或需修補加固的混凝土構件基礎的松動部分剔除，并積水。

2、 配制灌漿料（請參照本說明書中“高強無收縮灌漿料配制”進行）。

3、 支設模板。應符合現行國家標準《混凝土結構工程施工質量驗收規范》Gb50204的規定。

4、 灌漿施工（請參照本說明書“設備基礎二次灌漿”進行）灌漿過程中允許適當振搗或適當敲擊模板。

5、 養護（請參照本說明書中“養護”規定進行）。

養護：

1、 灌漿完畢后30分鐘內應離即加蓋濕草或巖棉被，并保持濕潤。

2、 冬季施工時，養護措施還應符合現行《鋼筋混凝土工程施工及驗收規范》（Gb50204）的有關規定。

3、 CGM灌漿料達到拆膜時間后，可進行設備安裝，具體時間可參見下表：

4、 在設備基礎灌漿完畢后，如有要剔除部分可在灌漿完畢后3-6小時后即灌漿層硬化前用抹刀或鐵锨工具輕輕鏟除。

5、 不得將正在運轉的機器的震動偉給設備基礎，在二次灌漿后應停機24-36小時，以避免損壞未結硬的灌漿層。

應用于預制鋼筋混凝土注或插入式柱腳灌漿

一．預制鋼筋混凝土柱或插入式柱腳灌漿（圖7）應按二次灌漿水泥基灌漿材料選用表選擇灌漿料。

二．H型鋼實腹柱，不宜設置柱底板，柱子宜直接插入基礎杯口內。當柱子內力較大時，可設置柱底板。

三．雙肢格構柱，應設置柱底板。當?shù)装迕娣e較大時，宜設置排氣孔，或選用CGM預應力孔道灌漿料進行機械壓力循環灌漿。

應用于地腳螺栓錨固及鋼筋埋工程

適用范圍：　　　　　　　　　　　　　　　　　　　　　　

一． 筑物的橋梁、板、柱、基礎、地坪和道路的補強。

二． 可進行地腳螺栓和鋼筋錨固及結構補強。

三． 地鐵、隧道、地下等工程逆打法施工縫的嵌固。

地腳螺栓常用灌漿形式：（圖６）

地螺栓錨固用水泥基灌漿料選擇表:

施工工業圖如下：（附錄B）
