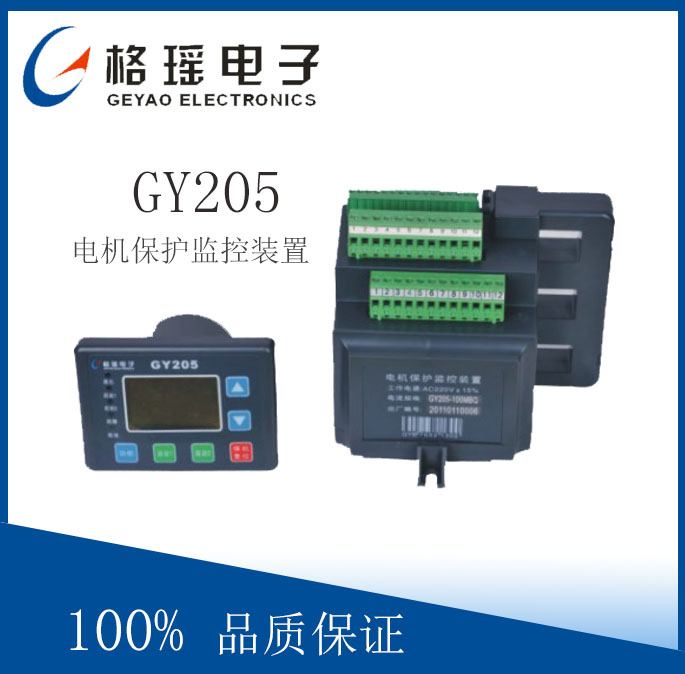

供應數顯電機保護器 數顯智能電機保護器
[電機保護器]
溫州市智能電機保護器廠家
[電機保護器]
郵箱：
手機：
- 加工定制： 否
- 品牌： 格瑤電子
- 型號： GY/KD
- 溫控范圍： 55度
- 工作電流： 800/5A
- 工作電壓： 220/380V
- 產品認證： CCC
- 外型尺寸： 77X44
- 適用電機功率： 450KW以下
電動機保護裝置是本公司多年專業技術研究國外同類產品、總結合國內大量MCC電氣系統基礎上，設計高性能數字微處理器技術開發研制的電動機保護和控制。具有水平完善的電動機保護功能、支持專業的電動機控制方式及提供的監測功能，可以對電動機進行多種控制、運行監控、保護、聯鎖、測量、遠程通訊、遙信、遙控、故障信息管理。
電動機保護裝置是本公司受和軟件著作權保護，極大地提高了設計與生產效益，同時大大的降低了用戶現場調試和設備維護成本是一種多功能保護電動機的管家婆，從而為生產過程提高了科學有效的現場保護、測控單元。
電動機保護裝置采取模塊化設計結構，產品體積小、結構緊湊、導軌或鏍栓安裝，適用于各種固定式柜體和抽屜中可直接安裝使用。可以對三相異步電動機和增安電動機進行保護控制，是化工、石油、電力、礦山、煤炭、治金、市政、造紙、核工業等眾多領域行業中的三相電動機保護理想產品。
l 提供電動機的運行三相電流、三相電壓、監控運行數據測量。
l 提供電動機的過載（過流）、欠載（欠流）、堵轉、斷相、三相不平衡、過壓、欠壓、短路、漏電、接地、啟動超時保護。
l 提供電動機的直接啟動、正反啟動、星三角啟動、自藕降壓啟動、直接旁路啟動方式。
l 提供R-S485通訊功能，支持自定義協議、Modbus通訊協議，支持DCS/PLS硬件4-20毫安模擬量信號輸出，方便用戶對MCC進行集中智能化、數字化保護器監控網絡通訊一體化管理。
l 提供多路可編程輸入/輸出接口，聯鎖滿足各種工藝和控制要求。
l 提供完善軟件、硬件設計、具備自檢、自校、升級功能，高度可靠性和穩定性。
l 提供科學有效的現場保護、監控、動作及時可靠。
l 提供LCD寬屏液晶漢字化進行電動機參數保護、監測和數據設置。
l 提供內置CPU對電動機運行實時狀態進行監測。
l 提供啟停、控制、運行、監測、保護集成與CPU，現場層和控制層之間通訊采用總線技術。
技術參數
| 本裝置工作電源 | AC85-265V 50Hz | |
| 主回路電源電壓 | AC380或660V | |
| 控制繼電器輸出 | 無源接點 5A | |
| 安裝方式 | 標準35mm導軌安裝、螺絲固定 | |
| 應用范圍 | 三相工業設備 | |
| 過電壓保護 | 設定電壓值V | 110-465可設 |
| 欠電壓保護 | 設定電壓值V | 0-380可設 |
| 過載（流）保護 | 電流設定A | 規格電流內可設 |
| 動作時間S | 1-60可設 | |
| 欠載（流）保護 | 電流設定A | 規格電流內可設 |
| 動作時間S | 0-200可設 | |
| 不平衡（斷相）保護 | 百分率設定% | 1-100可設 |
| 漏電（接地）保護 | 漏電電流值設定mA | 500-5000可設 |
| 動作可編程控制 | ||
| 堵轉保護 | 倍數設定1 | 1-9倍可設 |
| 啟動超時保護 | 啟動延時時間設定S | 1-255可設 |
| 故障復位方式 | 手動復位設定 | 為“0” |
| 自動復位設定 | 0-120分鐘可設 | |
| 20mA對應電流 | 設置20mA滿位對應電流值輸出 | |
| 通訊地址 | 本裝置網絡通訊標識 | 1-255可設 |
| 啟動方式 | 選擇啟動方式 | 直接啟動、星三角啟動、正反啟動、直接旁路啟動、正反旁路啟動、降壓啟動可設 |
| 繼電器裝換時間 | 轉換時間S | 1-250可設 |
| 可編程繼電器方式 | 啟動延時合、漏電延時合、故障跳閘合、上電延時合、報警延時合可設 | |
| 編程繼電器輸出時間 | 輸出時間S | 1-250可設 |
| 過載控制保護 | 當電動機超負載運行時，控制保護裝置根據電動機熱容量（Q）的跟蹤計算熱過載電流。在熱過載保護計算中充分考慮了電動機轉子和定子的溫升，同時考慮了三相不平衡對電動機發熱的影響。當電流增大到控制保護值時，給予報警或停車工作 | |
| 欠載（流）保護 | 當流過被保護的電流小于整定值時，達到動作設定報警時，給予報警或停車工作 | |
| 堵轉保護 | 防止電動機出現嚴重運轉堵塞或電動機超負荷運行而電流達到整定電流倍數時，保護裝置發出報警或停止信號 | |
| 三相電流不平衡保護 | 當流過被保護的三相電流根據最小線電流和線電流的比值達到或超過整定值時發出警報或斷開控制保護點 | |
| 斷相保護 | 當三相電流中任意一相沒有電流比值大于不平衡角度值時定義為斷相故障動作跳閘或報警 | |
| 過壓保護 | 保護裝置監測三相電壓值，如有電動機線電壓高于整定門限達到時間給予保護動作跳閘或報警動作 | |
| 欠壓保護 | 保護裝置監測三相電壓值，如有電動機最小電壓高于整定門限達到時間給予保護動作跳閘或報警動作 | |
| 漏電（接地）保護 | 通過外接零序電流互感器測量，當被保護的電動機相線對保護導體（PE）或中性保護導體（PEN）短路電流大小來是否啟動漏電故障保護功能，當大于設定漏電值時保護裝置發出動作或報警動作 | |
| 晃電保護 | 本保護裝置連續監測電動機的供電電壓，當系統電壓瞬間跌落后又恢復時，電動機可以重新啟動 | |
| 啟動超時保護 | 控制保護裝置可監測啟動延時時間，當啟動時間延時結束后三相電流還大于額定電流設定值1.2倍時則為啟動超時保護動作跳閘 | |
| 逆序保護 | 當保護裝置監測到三相電壓相序不正確，停止不能啟動電動機 | |
| 外部故障保護 | 當保護裝置査測到外部開關量輸入信號于裝置預設的開關量輸入狀態不一致時，裝置不能啟動 | |
功能總匯
|
保 護 功 能 | 基本功能 | 標配 | 選配 | 備 注 |
| 過壓保護 | √ |
| 達到過壓門限3秒動作 | |
| 欠壓保護 | √ |
| 達到欠壓門3秒動作（0關閉功能） | |
| 過流（載） | √ |
| 動作時間可設 | |
| 欠流（載） | √ |
| ||
| 堵轉保護 | √ |
| 堵轉倍數可設 | |
| 斷相（三相不平衡）保護 | √ |
| 達到門限3秒內動作 | |
| 漏電（接地）保護 | √ |
| ||
| 啟動超時保護 | √ |
| 時間可設 | |
| 逆序保護 |
| √ |
| |
| 饋線保護 |
| √ |
| |
| 晃電保護 | √ |
|
| |
| 外部故障保護 | √ |
|
| |
| 來電延時保護 | √ |
| 延時可設 | |
|
控 制 功 能 | 直接啟動 | √ |
|
根據啟動方式選擇接線， 設置轉換時間和啟動方式 |
| 星三角啟動 | √ |
| ||
| 直接旁路啟動 | √ |
| ||
| 正反轉啟動 | √ |
| ||
| 降壓啟動 | √ |
| ||
| 故障復位 | 手動復位 | √ |
| 可選擇 |
| 自動復位 | √ |
| ||
| 控制權限 | 面板控制 | √ |
| 啟動保護權限 |
| 遠程端子控制 | √ |
| ||
| 總線控制 | √ |
| ||
| 測量功能 | 三相電流 | √ |
| 監測模塊 |
| 三相電壓 | √ |
| ||
| 漏電電流 | √ |
| ||
| 通訊功能 | RS485接口 |
| √ | Modbus-RTU協議 |
| 模擬量輸出 | 一路DC4-20mA |
| √ | 內部供電 |
| 開關量輸入 | 3路光電隔輸入，功能可編 |
| √ | |
| 控制輸出 | 5路繼電器輸出，功能可編 | √ |
| 5A,250VA或24DC |
| 設置提醒 | 全中文 | √ |
| LCD顯示模塊 |
| 故障查詢 | 查詢近三次故障 | √ |
| |
| 時間查詢 | 查詢運行累計時間 | √ |
| |
| 參數查詢 | 查詢運行、設置、故障參數 | √ |
| |
| 發光管指示 | 運行、故障、通訊、就緒 | √ |
|
電流規格
| 產品型號 | 對應功率范圍 | 對應電流范圍 | 備 注 |
| 6.3A | 0.55Kw-3.7Kw | 0.5A-6.3A |
一次線直接穿過保護裝置CT孔 |
| 20A | 3 Kw-12 Kw | 5A-20A | |
| 63A | 10 Kw-30 Kw | 10A-63A | |
| 100A | 20 Kw-50 Kw | 20A-100A | |
| 150A | 37 Kw-90 Kw | 40A-160A | |
| 300/5A | 75 Kw-132 Kw | 50A-300A |
另配變比標準電流互感器的二次測線穿過保護裝置CT孔 |
| 400/5A | 90 Kw-200 Kw | 70A-400A | |
| 600/5A | 110 Kw-300 Kw | 100A-600A | |
| 800/5A | 155 Kw-400 Kw | 150A-800A |
端子定義（端子允許線徑1.5mm）
| 端子編號 | 使用說明 |
| X1.1…2 | 本裝置工作電源AC220V輸入 |
| X1.3…5 | A/B/C三相電壓輸入 |
| X1.6 | N中性點輸入 |
| X1.7…8 | 控制繼電器J1 |
| X1.9…10 | 控制繼電器J2 |
| X1.10…11 | 控制繼電器J3 |
| X1.12…13 | 保護輸出繼電器J4常閉 |
| X1.13…14 | 保護輸出繼電器J4常開 |
| X1.15…16 | 課編程繼電器輸出J5 |
| X1.17…18 | 零序電流輸入 |
| X1.19…20 | 預留輸出 |
| X1.21…22 | 4-20毫安輸出（X1.21為+ X1.22為-） |
| X1.23 | SDS停車輸入 |
| X1.24 | DCS啟動1輸入 |
| X1.25 | DCS啟動2輸入 |
| X1.26，27，28 | 反饋 輸入 |
| X1.29 | DC24V輸出，狀態量驅動 |
| X1.30…31 | RS485通訊接口（X1.30為A X1.31為B） |
| X1.32 | 保護接地 |
注：電機低于0.5KW，主回路穿過保護裝置需繞匝線， 注：電機電源線直接穿過標準電流互感器孔，標
保證空載電流大于1A。 準電流互感器二次輸出線從保護裝置電流互
感器線孔中直接穿過。
典型接線
按鍵說明
| 名 稱 | 功 能 | 描 述 |
| | 功能選擇 | 移動光標位置選擇所需要的功能或下翻數據 |
| | 移位鍵 | 設定時移動光標位置 |
| | 數據鍵 | 設定時為增加數據 |
| | 啟動鍵 | 啟動電機或上翻數據 |
| | 停機 | 停機和故障復位 |
2、外形安裝
參數設定
顯示器通過網線與主機連接，禁止帶電插拔。上電循環顯示A、B、C三相電壓。
|
指 示 燈 說 明 | 名稱 | 狀態 | 備 注 |
| 運行 | 常亮 | 電動機在運行 | |
| 不亮 | 電動機停止工作 | ||
| 故障 | 常亮 | 故障已跳閘 | |
| 閃爍 | 故障報警 | ||
| 通訊 | 常亮 | 保護裝置與網絡通訊 | |
| 就緒 | 常亮 | 顯示器正常 | |
| 閃爍 | 就緒失敗 |
進入保護參數設定時，每按一次功能鍵停留1秒進入菜單設定，修改數據后再按功能鍵進入下步操作顯示“S-ET”說明設定錯誤，超過15秒沒操作任意鍵自動保存當前數據退出設定菜單。自啟裝置無需反饋信號，面板或端子啟動必須要有反饋信號，代號F-E為故障反饋。
| 按鍵次數 | 功 能 | 數據設定說明 |
| 功能鍵1次 | 過壓設定 （110-465V） | 顯示屏左邊數字閃爍“過壓265V”按數據鍵修改數字，每一次遞升“1”，按移位鍵該位閃爍再按數據鍵修改過壓保護值 |
| 功能鍵2次 | 欠壓設定 （0-380V） | 顯示屏左邊數字閃爍“欠壓180V”按數據鍵修改數字，每一次遞升“1”，按移位鍵該位閃爍再按數據鍵修改欠壓保護值（0關閉欠壓功能） |
| 功能鍵3次 | 過載電流設定 （電流規格） | 顯示屏左邊數字閃爍“過流000.0A” 按數據鍵修改數字，每一次遞升“1”，按移位鍵該位閃爍再按數據鍵修改對應電流保護值 |
| 功能鍵4次 | 過載動作時間設定 （1-60秒） | 顯示屏左邊數字閃爍“過流000時間” 按數據鍵修改數字，每一次遞升“1”，修改對應電流動作保護時間 |
| 功能鍵5次 | 欠載電流設定 | 顯示屏左邊數字閃爍“欠流000.0A” 按數據鍵修改數字，每一次遞升“1”，按移位鍵該位閃爍再按數據鍵修改對應電流保護值 |
| 功能鍵6次 | 欠載動作時間設定 （1-200秒） | 顯示屏左邊數字閃爍“欠流000時間” 按數據鍵修改數字，每一次遞升“1”，修改對應電流動作保護時間 |
| 功能鍵7次 | 三相不平衡設定 | 顯示屏左邊數字閃爍“不平衡060” 按數據鍵修改數字，每一次遞升“1”，按移位鍵該位閃爍再按數據鍵修改三相不平衡百分率 |
| 功能鍵8次 | 漏電電流設定 （500mA-5000mA） | 顯示屏右邊數字閃爍“漏電L-0” 按數據鍵修改數字，每一次遞升“1”，（0=關閉，1=500mA，2=1000mA,3=1500mA，4=2000mA，5=2500mA，6=3000mA，7=3500mA） |
| 功能鍵9次 | 堵轉倍數設定 （1-9） | 顯示屏右邊數字閃爍“堵轉b-4” 按數據鍵修改數字，每一次遞升“1”，（出廠默認為4倍） |
| 功能鍵10次 | 啟動延時設定 （1-255秒） | 顯示屏左邊數字閃爍“y010時間” 按數據鍵修改數字，每一次遞升“1”，按移位鍵該位閃爍再按數據鍵修改延時時間 |
| 功能鍵11次 | 故障復位方式設定 （0-120分鐘） | 顯示屏左邊數字閃爍“「000時間” 按數據鍵修改數字，每一次遞升“1”，按移位鍵該位閃爍再按數據鍵修改故障復位時間，延時時間內自動復位，設0時關閉該功能為手動復位（出廠默認為0手動） |
| 功能鍵12次 | 20mA模擬量對應電流值設定 | 顯示屏左邊數字閃爍“∩000A” 按數據鍵修改數字，每一次遞升“1”，按數據鍵修改對應電流值 |
| 功能鍵13次 | 本機通訊地址設定 （1-255號） | 顯示屏左邊數字閃爍“過流d000” 按數據鍵修改數字，每一次遞升“1”，按數據鍵修改地址碼 |
| 功能鍵14次 | 電機啟動方式設定 （0-5） | 顯示屏右邊數字閃爍“qd-0” 按數據鍵修改數字，每一次遞升“1”，修改對應啟動方式（0=直接啟動，1=正反啟動，2=直接旁路啟動，3=正反旁路啟動，4=星三角啟動，5=直接降壓啟動） |
| 功能鍵15次 | 星三角啟動或降壓啟動轉換時間 （1-250秒） | 顯示屏右邊數字閃爍“H000時間” 按數據鍵修改數字，每一次遞升“1”，修改轉換時間（備注：轉換時間的設置要小于啟動延時時間的設置，否則轉換時無效的） |
| 功能鍵16次 | 可編程繼電器輸出設定（0-5） | 顯示屏右邊數字閃爍“Po-0” 按數據鍵修改數字，每一次遞升“1”，修改繼電器輸出方式（0=關閉，1=啟動延時合，2=漏電合，3=跳閘合，4=上電合，5=報警合） |
| 功能鍵17次 | 可編程繼電器輸出時間設定(1-250秒) | 顯示屏右邊數字閃爍“P001時間” 按數據鍵修改數字，每一次遞升“1”，修改繼電器轉換時間 |
| 故障復位方法 | 當電機發生故障跳閘后，故障指示燈亮，保護裝置處于記憶狀態，按復位鍵故障或設定故障自動復位延時后復位。 | |
| 設定參數保存方法 | 設定單項參數完成后，按功能鍵保存參數，進入下一項設定，如超過15秒沒動任意鍵自動保存當前數據，返回工作電壓狀態。 | |
| 查詢狀態 | 裝置運行時按功能鍵查看A、B、C三相工作電壓或電流、漏電電流。 | |
| 故障查詢 | 裝置在工作停機后，按移位鍵查詢最近3條故障記錄，3秒后自動復位；按數據鍵可查詢電機每次運行工作時間和累計運行時間（單位0.0小時）。 | |
RS通訊軟件使用說明
1、 在電腦控制界面中有菜單、登錄設置、監控設置、查詢菜單中“開始”、“結束”、“數據庫”等按鈕，當要使用數據庫和端口設置時要選擇停止，按菜單中的“結束”按鈕便可使用，如果在某臺機上紅色的“故障”字體出現說明該機已故障跳閘。
2、 在控制臺界面中可以雙擊查詢每一臺裝置進入單機控制界面。
3、 在單機控制界面中可以看到單臺電動機的電源電壓和A、B、C相電流、故障值、設定值，同時也可以看到本臺電動機是否有故障。
4、 在控制臺界面上，先按“結束”按鈕，再點參數管理設置進入系統參數設置，可以對電腦中串口進行設定，即選擇COM1或COM2口，其他的波特率等不要修改，可以修改掃描地址。
5、 在停止時可以對數據庫進行控制，點菜單下的數據庫進入數據庫界面，可以進行數據查看和進行電機的增加和修改、功能。在增加和修改中可能看到有電機地址和電機名稱，電機地址是電機保護裝置的地址，名稱則是你對這臺電動機的描述有利于電動機的維護。
6、 參數設置：進入通訊監控時，可以對保護裝置進行查看參數、額定電流、過流動作時間、啟動延時時間、三相平衡保護、堵轉保護、漏電保護、欠壓保護、過壓保護、自啟動時間。這些功能參數的過流動作時間描述詳見電動機保護裝置說明書。
（注：當進入系統時，輸入電機所對應的地址，不足四位請前面加“0”，再點接收參數，可以查看到該電動機保護裝置的參數，在按每一個顯示參數的位數進行修改，點參數發送就完成了修改。）
注 意 事 項
1. 保護裝置安裝接線時，應按各接線端子用途正確連接無誤，接觸良好。
2. 保護裝置的工作電源應接在長期供電控制回路上，并注意標稱電壓與實際電壓相符合。
3. 各項保護設定值應正確無誤，不用的選項應放棄設定。
4. 根據電動機的額定電流值，選擇相應規格的保護裝置。
5. 保護裝置配用電流變比互感器時，若設備現場或控制室需要電流表顯示時，另配一
個電流互感器，不然對配帶電流表的那相電流顯示會有影響。
6. 通訊協議，可以按用戶要求改進。
7. 保護裝置模擬量DC-20mA接口輸出量應與連接設備相匹配。
浙江格瑤電子科技有限公司
Zhejiang Ge Yao Electronic Technoiogy Co.,Ltd.
銷售熱線：0577-59921168 59921166
技術服務：0577-59921164
傳 真：0577-59921167
地 址：浙江·溫州市蒼南縣工業園區
網 址：www.26666648.com
郵 箱：cngydz@163.com
