智能電動機保護器GY100格瑤科技

概述
       GY100電動機保護器以單片機為核心具有抗干擾能力強、工作穩定可靠、精度高、保護參數設定簡單安裝方便，物美價廉等特點?？蓾M足不同用戶的要求。主要適用于冶金、石油、化工、建材、紡織、電力、礦山、機械設備等工業電動機及三相電力系統，作過載、缺相、堵轉、及三相電路不平衡、過欠壓保護。提高生產的安全可靠性，也給企業帶來明顯經濟效益。

產品特點

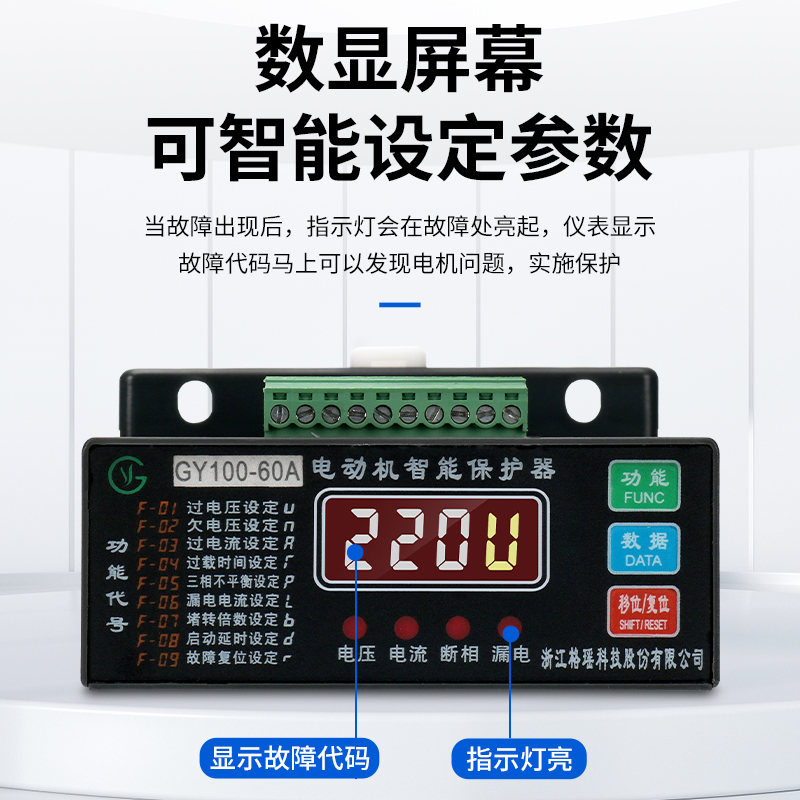

       GY100的外形結構設計，參照熱繼電器安裝尺寸設計，可與保護熱繼電器直接互換，同時也可安裝在35mm標準導軌上，參數設定簡單安裝方便、按鍵設置保護參數，滿足新老設備技術改造安裝需求。顯示屏采用4位LED數碼管顯示三相電流、線電壓、故障代碼、保護參數，LED發光管指示標識清晰，設置精度高，工作可靠穩定。
       GY100系列電動機保護器在無運行時顯示線電壓，運行電動機無故障時，顯示電動機的 A、B、C 相電流；在電動機發生漏電、短路、缺相、堵轉、電流不平衡、過電流、過欠壓等故障時，通過斷開保 護器內的繼電器觸點停止電動機運行（LED故障指示燈亮），同時顯示故障代碼指示電動機的故障類型，并且還顯示發生故障值。

保護原理
      GY100電動機保護器由電流傳感器、啟動電流延時電路、過載反時限保護、缺相保護、堵轉速斷保護、及三相電路不平衡保護、過欠壓保護、數值電流電壓顯示、故障顯示記憶、單片機運算、故障動作部分組成。由電流傳感器取得電流信號，經過整流、濾波、檢測、識別等環節，送到相應部分進行比較處理。推動功率回路使繼電器動作。
