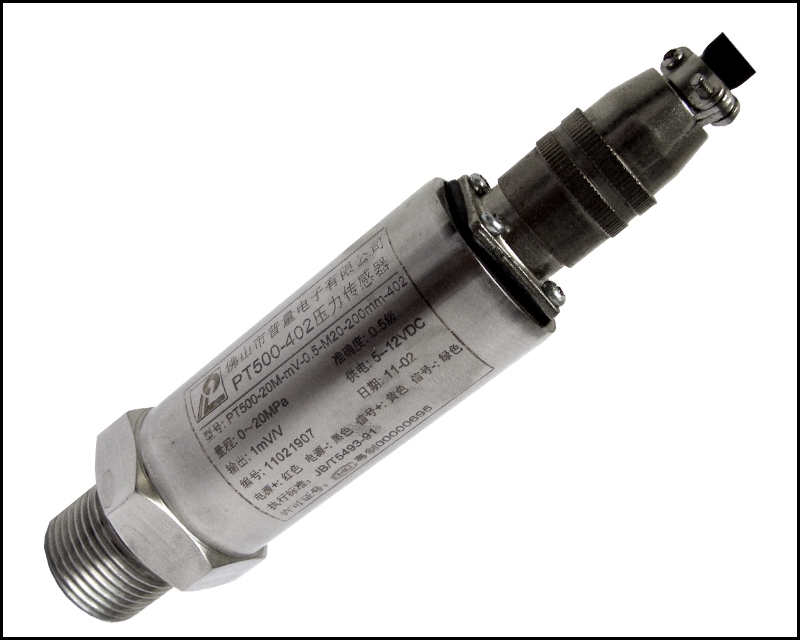

油壓風壓氣壓管道壓力液壓壓力傳感器 壓力變送器PT500-503

一、PT500系列壓力變送器型號命名
PT500-XXX-XX-XX-XX-XX-50X
       A  B  C  D  E    F
A、量程參數：按實際數值標示
如：0.6MPA標為0.6M；35KPa標為35K
    200psi 標為200psi
B、輸出參數：
mA：4-20mA（二線制）
mA：0-20mA（三線制）
5V：0-5VDC
10V：0-10VDC
4V：1-5VDC
4.5V：0.5-4.5VDC
9V：1-10VDC
C、精度參數：0.1：±0.1%FS  0.25：±0.25%FS  0.5：±0.5%FS
D、安裝螺紋參數，按實際螺紋標示，
   如：M20X1.5標為M20；G1/4標為G1/4 等
E、電纜線長度參數，按實際數值標示，如：3米標為3m
F、變送器電器連接結構參數，
501緊線螺母直接出線結構
501H高溫型緊線螺母直接出線結構
502四芯航空接插件出線結構
502H高溫型四芯航空接插件出線結構
503四芯赫絲曼接頭出線結構
503H高溫型四芯赫絲曼接頭出線結構
503F防水密封直接出線結構
503FH高溫型防水密封直接出線結構
503S四芯赫絲曼接頭+顯示表頭出線結構
503SH高溫型四芯赫絲曼接頭+顯示表頭出線結構
備注：1、若用戶對傳感器有特殊的要求，以文字說明的形式，可依用戶要求設計和生產
2、選型列舉：PT500-0.6M-MA-0.5-M20-3M-501
此型號傳感器技術參數為：量程：0-0.6MPa；輸出：4-20mA精度：0.5%FS螺紋接口：M20X1.5，電纜線長度：3米，501結構

二、產品概述
A、采用進口感壓芯片；
B、選進的貼片工藝，具有零點、滿量程補償，溫度補償；
C、高精度和高穩定性放大集成電路；
D、全封焊結構、抗沖擊、耐疲勞、可靠性高；
E、輸出信號多樣化，如4-20mA，0-5VDC，0.5-4.5VDC，0-10VDC等；
F、結構小，外徑最小可達26mm；
G、介質溫度可達500度，連接方式多樣化，如螺紋、法蘭、快速接口、毛細管等；
H、可直接配套就地顯示表頭（輸出為4～20mA二線制）；

三、產品應用：
A、液壓及氣動控制系統的壓力測試與監控；
B、石化、環保、空氣壓縮行業壓力測量；
C、樓宇自動化、恒壓供水系統壓力檢測；
D、工業過程檢測與控制；實驗室壓力校驗
F、電站運行巡檢、機車制動液壓系統；
E、城市管網、油田管道、大小型水電站的壓力網絡組態采集
四、主要技術參數

被測介質： 氣體、液體及蒸氣（弱腐蝕性）
壓力類型： 表壓；絕壓
量    程：
表壓正壓：5Kpa；10Kpa；20Kpa；50Kpa；100Kpa；200Kpa；500Kpa；
          0.6Mpa；1Mpa；1.6Mpa；2Mpa；5Mpa；10Mpa；16Mpa；
          20Mpa；30Mpa；40Mpa；50Mpa；60Mpa
表壓負壓：-100Kpa～0；-50Kpa～0；-20Kpa～0；-10Kpa～0；
表壓正負壓：-100KPa～100KPa；-100KPa～600KPa；-100KPa～1000KPa；
            -0.1MPa～1.6MPa；-0.1MPa～2.5MPa；
           ±10KPa；±50KPa；±100KPa；
絕壓：0.1MPa；0.6MPa；1MPa；1.6MPa；2MPa；3MPa
輸    出：
電流輸出4-20mA（二線制）；0-20mA（三線制）
電壓輸出0-5VDC；0-10VDC；1-5VDC；0.5-4.5VDC；1-10VDC
綜合精度： ±0.1%FS（量程60MPa以上）、±0.25%FS、±0.5%FS
供    電： 24V Dc（12～36VDC）
絕緣電阻： ≥1000 MΩ/100VDC
負載電阻: 電流輸出型：800Ω；電壓輸出型：大于50KΩ
介質溫度： -20～85℃、-20～150℃、-20～200℃、-20～300℃（可選）
環境溫度：-20～85℃
儲存溫度：-40～90℃
相對濕度： 0～95% RH
密封等級：IP65/IP68
過載能力： 150%FS
響應時間：≤10mS
穩 定 性：≤±0.15%FS/年
振動影響：≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）
電氣連接：赫絲曼接頭（）；標準配線3米
壓力連接：M20×1.5，其它螺紋可依據客戶要求設計
連接螺紋材料：304/316L不銹鋼

五、產品結構圖
501緊線螺母直接出線結構

501H高溫型緊線螺母直接出線結構

502四芯航空接插件出線結構

502H高溫型四芯航空接插件出線結構

503四芯赫絲曼接頭出線結構

503H高溫型四芯赫絲曼接頭出線結構

503F防水密封直接出線結構

503FH高溫型防水密封直接出線結構

503S四芯赫絲曼接頭+顯示表頭出線結構

六、輸出特性曲線

七、電氣連接參數圖

八、螺紋連接尺寸圖

九、安裝密封結構圖
