綠捷電路板回收設備操作說明

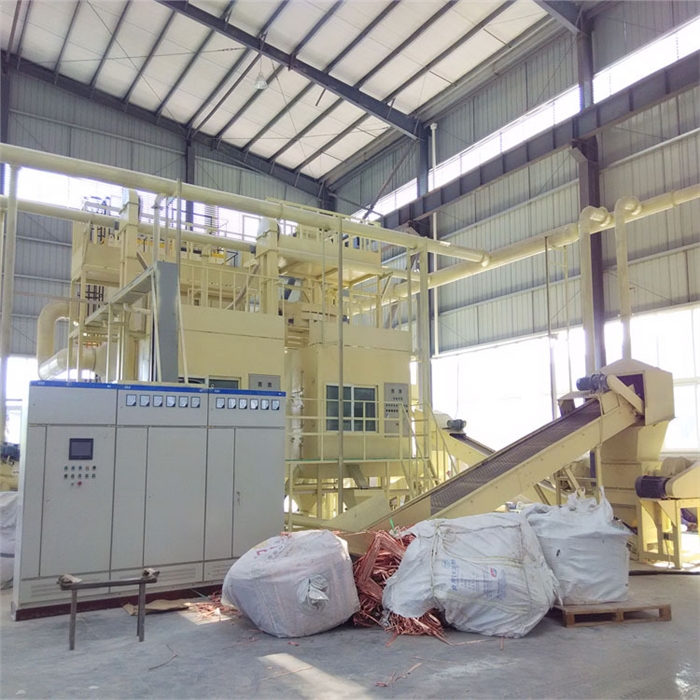

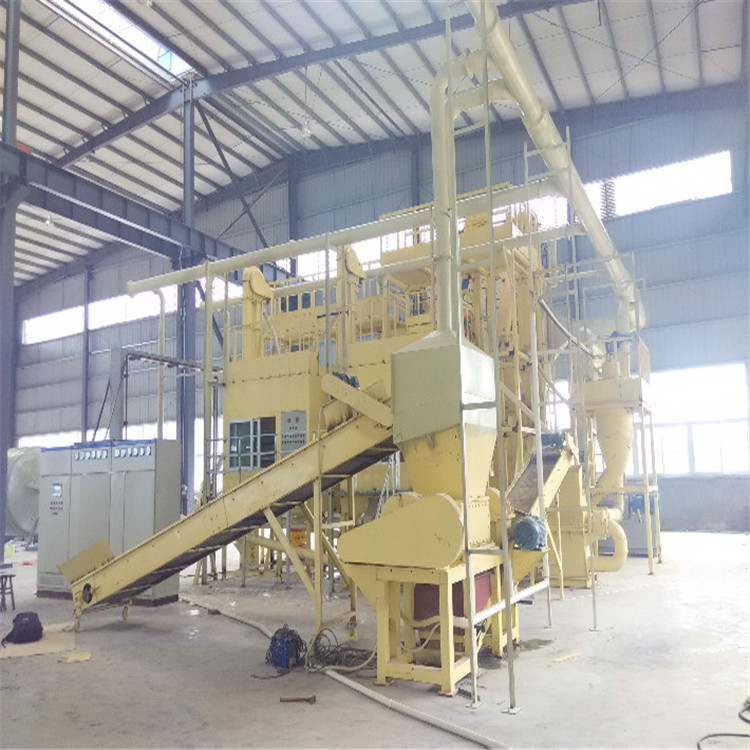

綠捷環保電路板回收設備處理廢電路板生產線由破碎、粉碎、靜電分離系統三大部分組成。其綠捷電路板回收設備的操作說明如下：

1、操作人員必須熟悉機器性能及使用方法，經過培訓，考試合格后方可上崗操作。

3、開機順序：?jiǎn)?dòng)靜電分離系統，開啟二破機、開啟一破機

電路板回收設備靜電分離系統操作

1.開啟前檢查調壓器是否復位，脈沖除塵器排灰閥是否正常工作（如用手動閥的，必須嚴密關閉），各電磁閥能否正常工作，檢查電器線路、電機及引風機、鼓風機能否正常工作，篩體支撐桿是否斷裂。

2.高壓氣源為外接氣源，故要首先啟動外接氣源，檢查氣源供應是否通暢，壓力是否足夠（0.5～0.7Mpa）。

3 靜電分離系統開啟順序：合上電源調整電壓到適當位置；然后啟動分選開關調整轉速；開啟出料開關，出料啟動；啟動振動開關，振動啟動；啟動送料開關，送料啟動；調節分選電壓。

電路板回收設備生產線工藝步驟說明：

電路板拆解機：對廢棄電路板進行拆解處理，把電路板上電子元件和焊錫進行分離回收。

電路板破碎機：對拆解后的光板進行破碎處理

電路板粉碎機：對破碎后的電路板物料進行粉碎分離，粉碎至一定細度目數。

分析機：把粉碎后的物料進行風選，樹脂和銅進行分選，纖維進行分離

集料器：把粉塵和纖維進行收集，收集后的纖維進行排放

脈沖除塵器：把破碎過程中所產生的的粉塵，電路板分選回收設備視頻，超細粉塵進行收集

分級篩：把樹脂和銅進行分選，顆粒大沒有分開的樹脂和銅返回主機，分離好的樹脂和銅進行比重分選

比重分選：把樹脂和銅進行分選，銅和樹脂分離

高壓靜電分選：把未分離好的比重尾料進行二次風選，將金屬與非金屬分離

電路板回收設備是將拆除過或者沒有拆除電子元器件的電路板進行破碎分離，把電路板中的金屬與非金屬進行有效分離。

工藝介紹：

  一級破碎采用滾刀式四軸撕碎，二破采用錘式組合破碎，黑龍江電路板分選回收設備，三級采用刀盤式磨粉機構，二級三級同時采用水冷式粉碎機箱，物料通過一級二級三級粉碎將物料制成（50-80目）粉末，再由氣流分選、比重分選、高壓靜電分選設備進行分選。本生產線處理能力大，分選效果好，耗能少一次投料多機協作完成，本生產線全部由plc控制，該機的開發不但成功的保證了回收銅的質量，又防止二次污染，經分離分選出來的銅回收率可達到98%以上，國內尚屬首例。

     綠捷環保電路板回收設備本生產線對廢電路板加工采取三級粉碎，廢舊電路板分選回收設備，使其成為電路板樹脂纖維粉和銅粉的混合粉末，然后通過風力比重分離，高壓靜電分離將金屬粉和樹脂纖維粉進行分離的工藝路線，為防止在加工中產生粉塵污染，在氣流比重分離機后面加空氣脈沖除塵裝置，有效的解決了粉塵污染問題。
