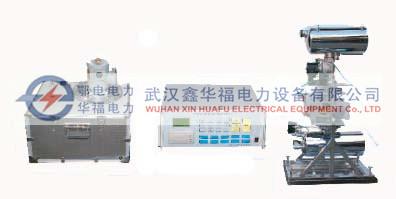

供應RLC10QY繼電器壓力釋放閥檢測儀

產品簡介

     RLC—10QY型氣體繼電器壓力釋放閥檢測儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力，壓力釋放閥開啟、關閉檢測的設備。該檢測儀采用了的微控制技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時脈沖壓力方法計算出流速定值，以達到檢測氣體繼電器重瓦斯保護動作；采用精密容器結合微壓傳感器，檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值；通過模擬變壓器內部故障時壓力釋放閥保護動作過程，檢測壓力釋放閥開啟性能檢測、關閉性能檢測。

主要特點

RLC—10QY型便攜式產品外觀設計體積小、功率低、使用方便、操作簡單。采用了合理的檢測原理和的設計技術，使得本產品在保持了小巧、緊湊、使用方便的特性基礎上，具有很高的測量精度和更強的檢測功能，同時可靠性更高。

3.1本產品中增加了被試件的型號管理系統，使儀器在檢測過程中對應不同的被試件動作特性，有對應的檢測曲線，從而使精度符合國內外標準校驗臺檢驗的要求。

3.2的智能化設計，使得產品自動化程度更高，與市場上同類型產品相比較，RLC—10QY系列產品的整機集成化程度更高、采樣結果真實可靠、方便用戶攜帶使用。液晶顯示屏的操作提示功能，使用戶使用更加簡單、明了。

儀器主要技術參數

1 氣體繼電器：

a)流速檢測：0.5～1.6m/s,最小分辨率0.01m/s精度1.0級；

b)容積檢測: 0～400ml，最小分辨率1ml，誤差≤5ml；

c)密封試驗：0～150Kpa，最小分辨率0.1Kpa，精度1.0級,時間0～120min可選。

2 壓力釋放閥：

a)開啟壓力檢測：0～150Kpa，最小分辨率0.1Kpa，精度1.0級；

b)關閉壓力檢測：0～150Kpa，最小分辨率0.1Kpa，精度1.0級；

3 試驗介質:

氣體繼電器試驗介質25#變壓器油。

壓力釋放閥實驗介質空氣。

4 電源:

a）電 源：AC220v，50HZ；

b）控制系統：功率150w；

c）執行系統：功率120w；

d）總功率：270w。

5 儀器箱：

由于本系列產品的整機集成化程度高，產品共有三只鋁合金箱組成。

a)氣體繼電器檢測儀：外形尺寸： 70×40×65cm，重量55kg；

b)微 機 測 控 箱：201外形尺寸：55×50×25cm，重量15kg；

c)壓力釋放閥檢測儀：外形尺寸：50×40×40cm，重量25kg。
