瓦斯繼電器校驗儀 瓦斯繼電器校驗臺 氣體繼電器壓力釋放閥測試儀 氣體繼電器校驗儀 氣體繼電器測試儀

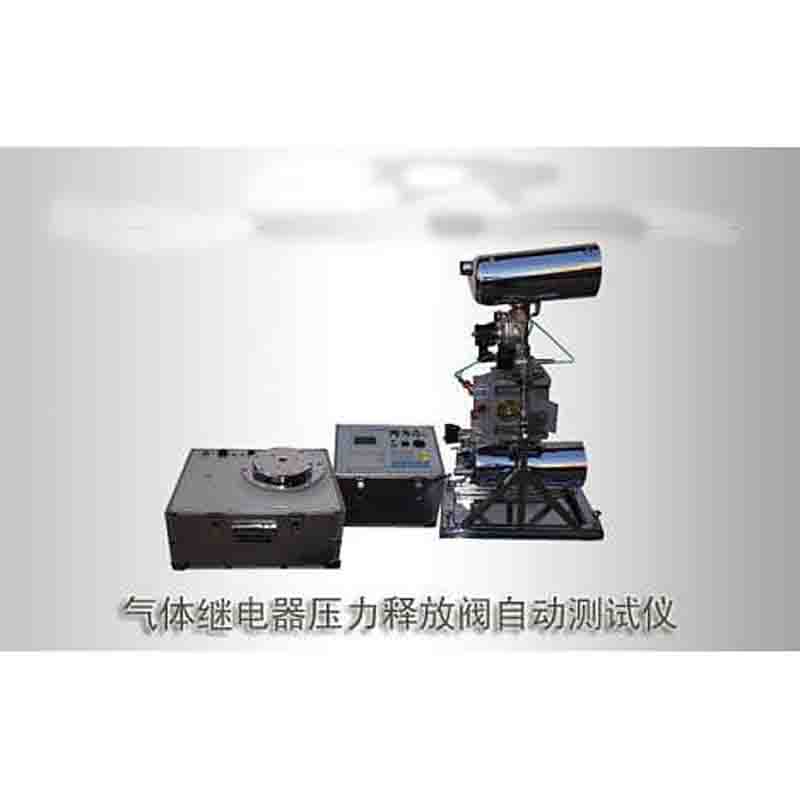

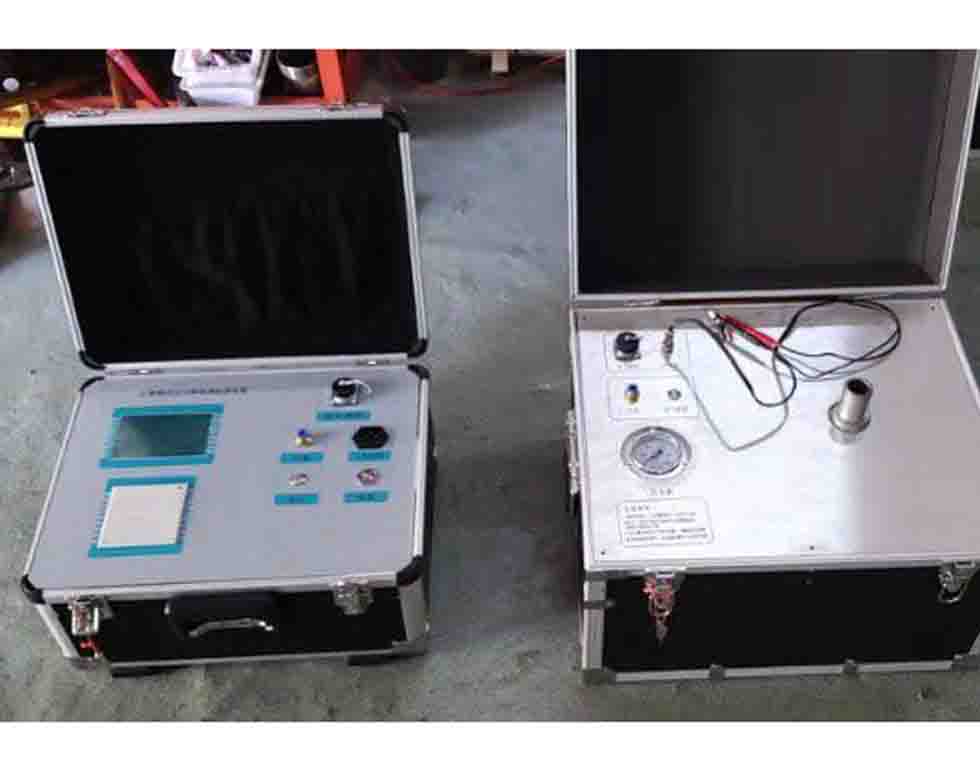

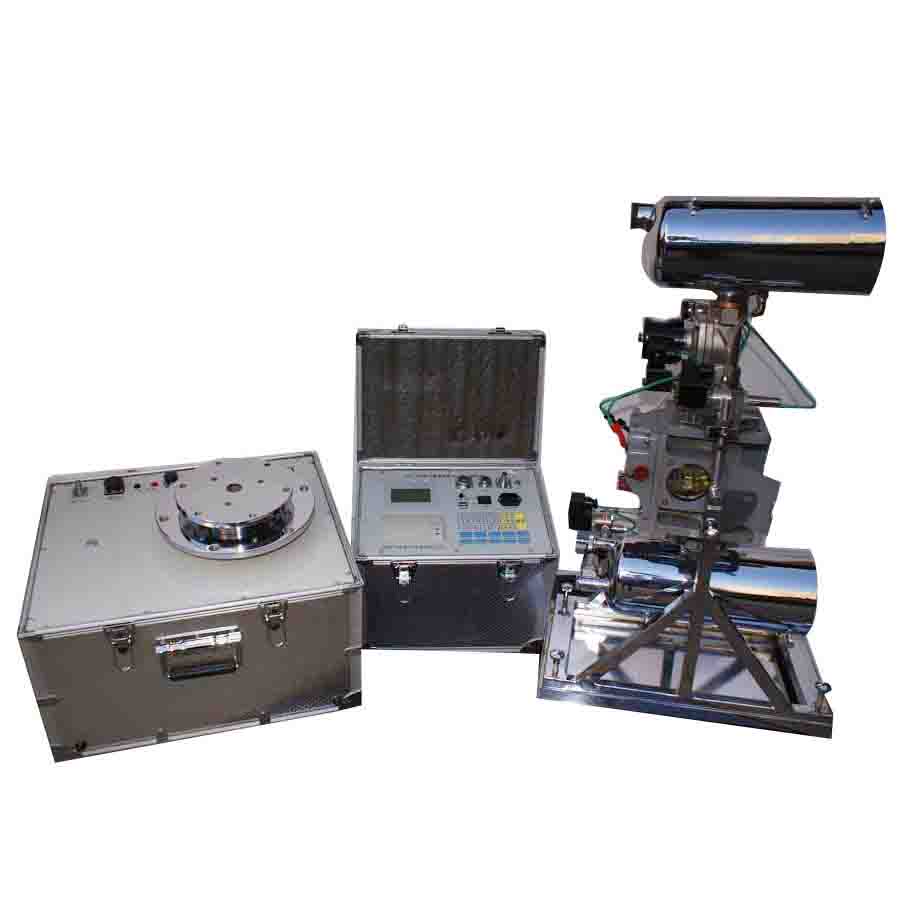

HNRLC-8瓦斯繼電器校驗儀 瓦斯繼電器校驗臺 氣體繼電器壓力釋放閥檢測儀 氣體繼電器壓力釋放閥檢測儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力，壓力釋放閥開啟、關閉檢測的設備。該檢測儀采用了的微控制技術，通過檢測高準度壓力傳感器，模擬變壓器內部故障時，瞬時脈沖壓力方法計算出流速定值，以達到檢測氣體繼電器重瓦斯保護動作；采用精密容器結合微壓傳感器，檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值；通過模擬變壓器內部故障時壓力釋放閥保護動作過程，檢測壓力釋放閥開啟性能檢測、關閉性能檢測。 ●產品特點 1.使儀器在確保檢測準度前提下，采用了小型化的設計，便于現場檢測。 2.本檢測系統使用的微控制技術，使氣體繼電器和壓力釋放閥檢測系統集成一體化。 ●使用環境： 1.工作環境：+10 — 40℃；相對濕度?< 85%； 2.電氣采用：AC220V±10%，總功率170w； 3.控制系統：AC220V，功率50w； 產品參數 1.?氣體繼電器檢測 1）?流速檢測：0.5~1.6m/s，小顯示分辨率0.01m/s，準度1.0級； 2）?容積檢測：0~400ml，小顯示分辨率0.1ml，HN誤差≤5%； 3）?密封檢測：0~150KPa；小顯示分辨率0.1KPa,準度1.0級； 4）?試驗介質：#25變壓器油； 5）?執行標準：DL/T540-94【氣體繼電器檢驗規程】氣體繼電器流速、容量、密封檢測。 2.?壓力釋放閥檢測 1）?開啟檢測：0~150KPa，小顯示分辨率0.1KPa，準度1.0級； 2）?關閉檢測：0~120KPa，小顯示分辨率0.1KPa，準度1.0級； 3）?試驗介質：空氣； 4）?執行標準：JB/T7060-2004【變壓器用壓力釋放閥試驗導則】壓力釋放閥開啟、關閉、檢測。 ●外形尺寸 1．控制系統?55×50×25cm，重量15kg； 1．氣體繼電器?70×40×65cm，重量55kg； 2．壓力釋放閥?50×40×40cm，重量25kg。
