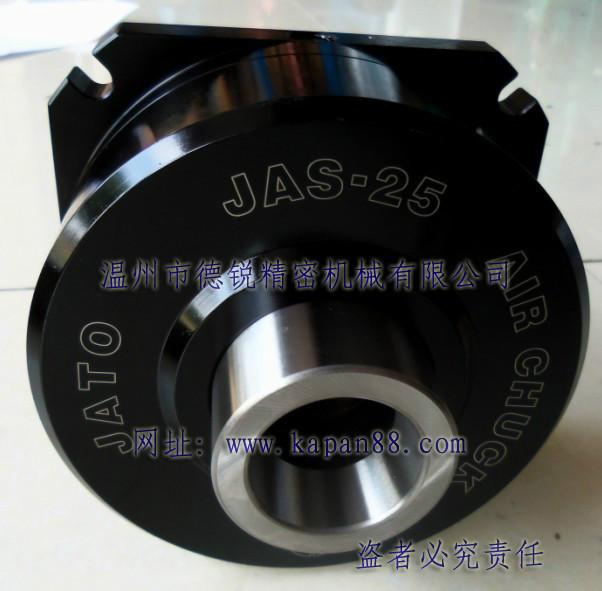

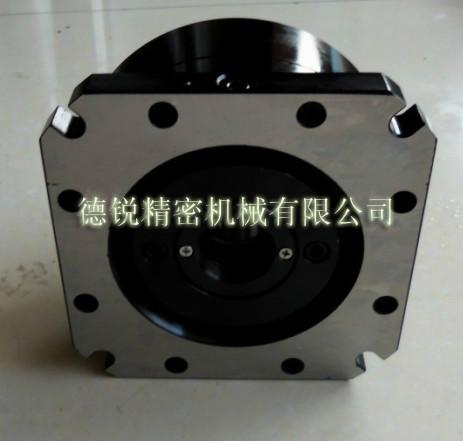

詳細信息（供應固定式氣動夾頭JAS-25/JAS-15/JAS-40）

固定式氣動/油壓卡盤JAS/JHS系列，氣動卡盤，鉆床夾頭，攻絲夾頭簡介

朝銓油氣壓固定型夾頭(立式夾頭)具備精巧的體積，讓您的工作平臺能同時容納更多固定式夾頭，以提升工作效率。卡盤的高質量符合您對穩定性、高精度、防水防塵的要求，降低維修及人工成本，適合安裝于各式鉆銑工作機臺。

鋼制夾頭本體
立式夾頭（固定式氣動油壓卡盤）具高精度，高剛性，產品壽命長等優點
夾頭防塵，防屑，防切削液
夾頭、卡盤強制放料設計，不卡料
卡盤體積小，重量輕，工作速度快

固定式夾頭/油氣壓卡盤尺寸及規格

立式夾頭尺寸

型號	JAS-15	JAS-25	JAS-5C	JAS-40	JHS-40	JHS-70
A	118mm (4.65")	144mm (5.67")	144mm (5.67")	168mm (6.61")	144mm (5.67")	188mm (7.40")
B	40mm (1.57")	55mm (1.27")	55mm (1.27")	95mm (3.74")	95mm (3.74")	136mm (5.35")
C	14mm (0.55")	26mm (1.02")	26mm (1.02")	38mm (1.50")	38mm (1.50")	68mm (2.68")
D	90mm (3.54")	100mm (3.94")	100mm (3.94")	100mm (3.94")	100mm (3.94")	155mm (6.10")
E	76mm (2.99")	108mm (4.25")	95mm (3.74")	96mm (3.78")	94mm (3.70")	96mm (3.78")
F	64mm (2.52")	75mm (2.95")	75mm (2.95")	76mm (2.99")	73mm (2.87")	73mm (2.87")
G	98mm (3.86")	118mm (4.65")	118mm (4.65")	136mm (5.35")	118mm (4.65")	155mm (6.10")
H	8.5mm (0.33")	8.5mm (0.33")	8.5mm (0.33")	11mm (0.43")	8.5mm (0.33")	11mm (0.43")
工作筒夾/副爪	YB-15型彈性筒夾	YB-25型彈性筒夾	5C型彈性筒夾	C-40型副爪	C-40型副爪	C-70型副爪
氣壓/油壓驅動	氣壓/油壓	氣壓/油壓	氣壓/油壓	氣壓	油壓	油壓
工作壓力	3-15kg/cm² (43-214psi)	3-15kg/cm² (43-214psi)	3-15kg/cm² (43-214psi)	3-8kg/cm² (43-114psi)	3-20kg/cm² (43-286psi)	3-20kg/cm² (43-286psi)
夾徑	14mm (0.55")	26mm (1.02")	26mm (1.02")	38mm (1.50")	38mm (1.50")	68mm (2.68")
活塞面積	79cm² (12.2in²)	112cm² (17.4in²)	112cm² (17.4in²)	216cm² (33.5in²)	82cm² (12.7in²)	106cm² (16.4in²)
夾持力	3750kgf@7kg/cm² (8250lbf@100psi)	4950kgf@7kg/cm² (10890lbf@100psi)	4950kgf@7kg/cm² (10890lbf@100psi)	5550kgf@7kg/cm² (12210lbf@100psi)	6100kgf@20kg/cm² (13420lbf@286psi)	7800kgf@20kg/cm² (17160lbf@286psi)
夾頭凈重	5kgs (11lbs)	9kgs (19.8lbs)	9kgs (19.8lbs)	12.5kgs (27.5lbs)	8.5kgs (18.7lbs)	13.5kgs (29.7lbs)

朝銓固定式夾頭/回轉油氣壓夾頭夾爪


標準通孔型夾爪	兩層型夾爪 (短工件適用)	強力十字溝夾爪(或圓溝)	六角或異型件夾爪	特殊加高型夾爪

型號	A	B	D	C	安裝螺絲孔	適用夾頭型號
C-25	45mm (1.77")	47.5mm (1.87")	3.5mm (0.14")	7mm (0.28")	M5 x 3	JA5-25氣壓回轉夾頭 JH5-25油壓回轉夾頭
C-40	65mm (2.56")	67.5mm (2.66")	6.0mm (0.24")	9mm (0.35")	M6 x 3	CPB--Z170筒夾夾頭 JA7-40氣壓回轉夾頭 JH7-40油壓回轉夾頭 JAS-40氣壓立式夾頭 JHS-40油壓立式夾頭 CAF-40氣壓立式夾頭
C-70	105mm (4.13")	107.5mm (4.23")	6.0mm (0.24")	9mm (0.35")	M6 x 3	JA7-70氣壓回轉夾頭 JH7-70油壓回轉夾頭 JH9-90油壓回轉夾頭 JHS-70油壓立式夾頭 CAF-70氣壓立式夾頭
C-120	140mm (5.51")	143.5mm (5.65")	6.0mm (0.24")	9mm (0.35")	M6 x 4	JH9-120油壓回轉夾頭
