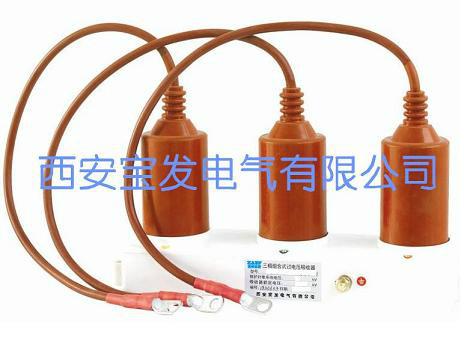

供應10KVBF-5Z型過電壓保護器

西安寶發電氣有限公司主要銷售過電壓保護器、氧化鋅避雷器、阻容吸收器、跌落式熔斷器、隔離開關、絕緣子等。

產品主要型號有：BF-5Z-17/600  BF-5Z-17/800 BF-5Z-51/800  BSTG-B-12.7/600  DCB-Z-10.5KV  MT-FGB-10P  TBP-B-10KV  TBP-B-35KV  BF-B-10KV  BF-B-35KV  HY5WZ-17/45  HY5WS-17/50   HY5WZ-51/134  ZR-10KV  ZR-35KV等。歡迎來電咨詢

相組合式過電壓保護器是一種新型的過電壓保護器，主要用于發電、供電和用電企業的電力電網中。用來保護變壓器、開關、母線、電動機等電氣設備，可限制大氣過電壓及各種開關引起的操作過電壓，對相間和相對地的過電壓均能起到可靠的限制作用。

型號說明　　
1.保護對象：A-電動機； B-發電機、變壓器、母線線路、開關 ； C- 并聯補償電容器； O-電機中性點
2.持續運行電壓：允許地施加在TBP相間及相對地的工頻電壓有效值； 　　
3.外套類型：F硅橡膠外套，無‘F’為瓷外套； 　　
4.使用環境：W為戶外型，無‘W’只適用于戶內； 　　
5.附加功能：“IM”為產品帶過電壓動作記錄儀（只適用于戶內型35KV）；“J”為產品帶過電壓動作記數器（只適用于戶內型10KV及以下電壓）；J為產品帶JS-8計數器（只適用于系統電壓為35KV戶外型TBP）
6.表二中型號除“W2”為不帶高壓電纜引出外，其余型號均采用高壓電纜外引結構。因此，對外引電纜長度“L”及線鼻子孔徑“Φ”要求，由用戶在訂貨時注明。
　　
三相組合式過電壓保護器的電氣原理如圖（1）所示，圖中FR為氧化鋅非線形電 　　阻，CG為放電間隙，由于采用對稱結構，其中任意三個可分別接入A、B、C三相，另一個接地線.
三相組合式過電壓保護器與現行過電壓保護器相比，具有其它同類產品不可比擬的特點
1.采用氧化鋅非線性電阻和放電間隙相組合的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅的非線性特性又使放電間隙動作后立即熄弧，無續流、無截波，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。 　　
2.在各種電壓波形下放電值均相等，不受各種操作過電壓波形的影響，過電壓保護值準確，保護性能優良。 　
3.采用四星形接法，對相間和相對地的過電壓均能起到可靠的限制作用?？蓪⑾嚅g過電壓大大降低，與常規避雷器相比，相間過電壓降低了很多，保護的可靠性大為提高。 　　
4.采用硅橡膠外套和高壓電纜外引結構，具有易安裝、密封性強、體積小、耐震（振）動等優點?？芍苯影惭b在開關柜的手車底盤上或互感器室內。 　　
5.使用的環境溫度為-40℃~+60℃，海拔高度小于2000m(高于2000m訂貨時注明）。 　　
6.在系統發生間歇性弧光接地過電壓及鐵磁諧振過電壓，其能量小于2ms400A方波沖擊能量時，TBP可以起到保護作用。

三相組合式過電壓保護器使用條件
1海拔高度不大于2000米；
2環境溫度：－40℃～＋40℃；
3電源頻率：48Hz～62Hz；
4長期施加在避雷器上的工頻電壓不超過避雷器的持續運行電壓；
5較大風速不超過35m/s；
6地震烈度7度及以下地區。

結構特點
1、 外形小巧，絕緣耐高壓，極大地利用和縮減了使用空間；
2、 復合外套整體模壓，具有良好的密封、防爆、防潮性能，抗漏痕、抗電蝕，耐污，憎水性好；
3、 結構新穎獨特，技術性能優異，電氣絕緣性能好；
4、 高壓電纜接線，保證絕緣強度，安裝靈活；
5、 體積小，重量輕，節省占地，特別適合在開關柜內安裝。

使用條件：
    常規產品正常使用條件如下
    * 環境溫度：不高于±40℃，不低于-40℃；    * 地震烈度：7度及以下；
    * 海拔高度：不超過2000m；                  * 風速35m/s；
    * 電源頻率：50±2Hz； 60±2Hz；            * 免清掃條件：中等污穢及以下地區；
    * 對無間隙產品，長期施加的工頻電壓不得超過保護器持續運行電壓；
      對有間隙產品，安裝點短時工頻電壓升高不得超過保護器額定電壓。
    長期使用于以下異常條件，保護器需特別制作，定貨時應說明：
    * 溫度或海拔超標（高原、熱帶、寒帶、全封閉柜用、靠近電爐等）
    * 使用環境存在嚴重潮氣或腐蝕性氣體雜質（水上、鹽場、化工廠等）；
    * 強紫外線輻射（高原、強日照干旱地區等）；
    * 特重污穢地區（礦山工作面、建筑工地工作面等）。
