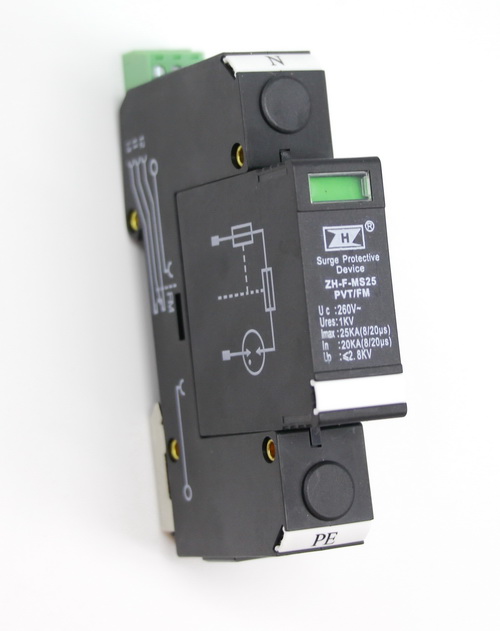

F-MS25-PVT/FM過電壓保護插件

擊穿保險二次接地保護器反措整改技術條件書

過電壓保護插件反措整改技術條件書

電壓PT二次接地保護器反措整改技術條件書

一. 過電壓保護插件、擊穿保險二次接地保護器、電壓PT二次接地保護器、PT中性點保護器用于變電站PT二次中性點接地反措整改用。

每臺過電壓保護插件包含如下配置：接地保護器（帶故障報警功能）

二.技術參數

型號：ZH-F-MS25-PVT/FM

1.過電壓保護插件、擊穿保險二次接地保護器、PT中性點保護器技術參數和性能要求

2.直流擊穿電壓1400VDC

3.標稱放電電流In20kA(8/20?s)

4.放電電流Imax 30kA(8/20?s)

三.使用條件

1.使用條件參數表

2.海拔高度：無限制

3.環境溫度：-40℃-80℃

4.相對濕度范圍要求：30~95%

5.遙信節點絕緣大于8kV

四.過電壓保護插件具體要求

過電壓保護插件、擊穿保險二次接地保護器、PT中性點保護器具有以下功能

1. 具有防短路設計，在大沖擊情況下可有效脫扣，保護主元件；同時當主元件損壞后能可靠脫扣呈現開路狀態

2. 具有狀態失效指示窗口

3. 具有輔助遙信干接點，便于遠方監視是否正常運行

4. 外殼采用阻燃設計

5. 擊穿電壓在1400V，偏差值應在±20%以內

6. 殘壓低于1000V

7. 采用35mm標準導軌安裝，方便施工；

8. 主元件采用可插拔，方便維護

9. 具有防觸電保護功能，可實現帶電插拔，避免在更換元件時造身傷害

10. 安裝接線導線橫截面積滿足單股硬導線6~25mm2，多股軟導線6~35mm2

五.我公司保證值

1. 具有輔助遙信干結點

2. 有短路熱脫扣功能設計

3. 有浪涌大電流過載分離功能設計

4. 有掉牌告警功能設計

5. 應采用可拔插結構設計，主元件為可拔插單元，方便現場檢修維護測試

6. 擊穿電壓偏差值應在±20%以內

7. 殼體材料阻燃等級應為V0

六.外形尺寸要求

尺寸不大于9.0cm*6.5cm*1.8cm(長*寬*高)、總重不超過150g。

七.售后服務

1.設備包裝:

滿足運輸需要，保證設備應完好無損。凡因包裝不良所造成一切損失應由供方負責。

2.到貨

到貨后，由我公司與需方共同進行開箱驗收，檢查外觀，核對數量和配置，并移交所有部件、產品手冊或說明書、圖紙及操作使用過程中所需的資料。

3.安裝調試

我公司不負責本批物資的現場安裝，不負責現場調試。對安裝調試提供指導。

4.培訓

我公司不負責本批物資的使用、維護培訓。

八.質保期

我公司提供貳年的質保期，并以到貨之日開始計算。質保期內若因產品質量原因造成產品損壞，我公司無償迅速更換發生故障的產品，且質保期以新產品到貨之日從新計算。供貨方在質保期內接到設備故障通知后，應在48小時內提供具體解決方案。

我公司提供不低于五年的售后服務期。售后服務期內，供貨方應能有償提供產品的維修服務，能提供產品的備品、備件等。

我公司提供不低于十年的技術支持服務，對設備的維護、保養、更新等提供必要的技術文件或提供方案。
